Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od Hendrek » 13.10.2017 7:16

Pokud si chcete zbastlit Big Muff s IC (1977 Op Amp Big Muff Pi), tak doporučuji:
https://www.aliexpress.com/item/ttone-D ... 0.0.gGKFny
Dělá se to snadno, je k tomu přiložen dostačující návod a pokud nepotřebuješ řešit estetickou stránku (lakování, potisk, ...), tak to máš hotové za hoďku až dvě. Vodiče nejsou součástí.
Obrázek

Pavel K
Příspěvky: 102
Registrován: 8.05.2013 20:49

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od Pavel K » 13.10.2017 7:26

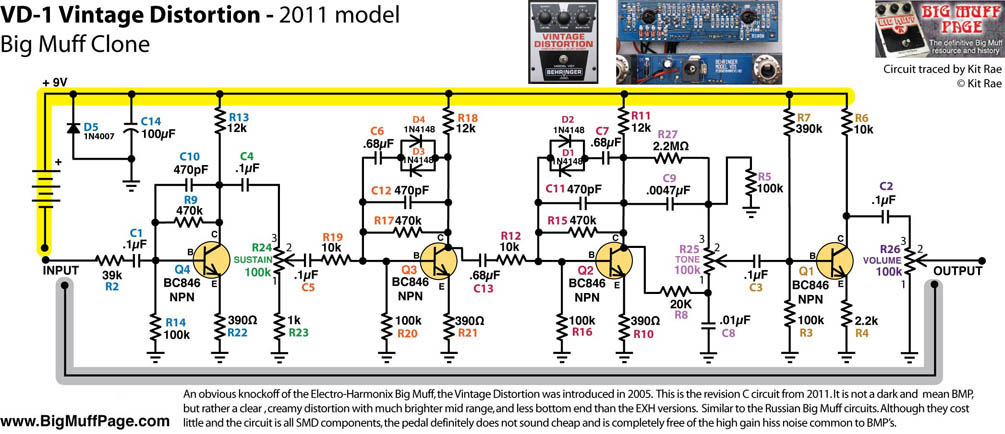

Já jsem o tom taky uvažoval, protože deska vypadala použitelně a v těch pár součástkách by se chyba hledala snad v pohodě. A Behringer je s SMD součástkami, to už můžeš pořídit jakýkoliv klon v mini krabičce s osminovou velikostí. Podle BMPage je to variace na ruský Muffy.

http://www.bigmuffpage.com/Big_Muff_Pi_ ... part4.html


Obrázek

Uživatelský avatar
torst
Příspěvky: 2832
Registrován: 26.01.2010 14:19

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od torst » 13.10.2017 8:25

Dík ještě jednou. O té stavebnici z Ali jsem taky přemejšlel, ale mám nevyužitou krabičku, stačil by tišťák.
Kouk jsem na popis Behr VD1. Docela ho chváleji, zajímavý.
Kramer Pacer Imperial, Cherrystone headless, Jolana Diamant, Cort X-5, Ibanez RG550/570, SX FST57, Fokus SG, Westone LP Std., Fender Stratocaster Jim Root, Dimavery Jazz Bass, jumbo Cremona, efekty Behringer (OD100, OD300, HM300, GDI21, GI100), BOSS SD-2, DS-2, Digitech DF-7, PDS 1550, Deathmetal, Korg PX1 Pandora, Tom Scholz X100, ZOOM G1on, 1010, 505, GM-200, Line6 POD2, Marshall DRP-1, MS-2, Ibanez GE-601, PL-5 Powerlead, volume pedál Proel, Tesla 50(JCM800 MOD), Vermona 212, Peavey Bandit 112, Laney GC30

Uživatelský avatar
torst
Příspěvky: 2832
Registrován: 26.01.2010 14:19

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od torst » 15.10.2017 11:42

Koukám i na tišťák na Fuzz Face. Možná koupim oboje zároveň. Jen mě udivuje : Stejný obvod pro Ge i Si ? NPN i PNP? S obrácenou polaritou baterie?
https://www.musikding.de/The-Face-pcb-Fuzz
Kramer Pacer Imperial, Cherrystone headless, Jolana Diamant, Cort X-5, Ibanez RG550/570, SX FST57, Fokus SG, Westone LP Std., Fender Stratocaster Jim Root, Dimavery Jazz Bass, jumbo Cremona, efekty Behringer (OD100, OD300, HM300, GDI21, GI100), BOSS SD-2, DS-2, Digitech DF-7, PDS 1550, Deathmetal, Korg PX1 Pandora, Tom Scholz X100, ZOOM G1on, 1010, 505, GM-200, Line6 POD2, Marshall DRP-1, MS-2, Ibanez GE-601, PL-5 Powerlead, volume pedál Proel, Tesla 50(JCM800 MOD), Vermona 212, Peavey Bandit 112, Laney GC30

noc33
Příspěvky: 417
Registrován: 2.05.2007 20:33
Bydliště: Pardubice

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od noc33 » 15.10.2017 18:21

No klidně může být stejný, když stavím svoje fuzzy, tak taky používám tu samou DPS, stačí otočit polaritu elektrolytů a prohodit země.

Uživatelský avatar
torst
Příspěvky: 2832
Registrován: 26.01.2010 14:19

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od torst » 19.10.2017 7:44

https://www.youtube.com/watch?v=jyC55DBVwp0
Postavil jsem tenhle primitivní fuzzík a ono to hraje. A docela dobře, líp než leckteré předchozí pokusy. Hlavně s rezervou v hlasitosti. Použil jsem KC508, šlapal i 507 a 509. Ale 508 má lepší reakci na hlasitost kytary, dynamiku - snižuje se zkreslení a tón tolik nemizí, netrhá se jako u jiných trandů. Chybí pot Fuzz, ale to vyřešim hlasitostí na vstupu efektu.
Večer jsem věc dokončil a instaloval do krabky (dříve fuzz podle Amára, hrálo do tragicky, možná znáte). Výsledek bomba !! Hraje to skvěle, nahlas a sytě ! A pot Fuzz (vstupní hlasitost) bezvadně čistí, odzkresluje zvuk, aniž by trpěla přirozenost a plynulost doznívání. Prostě jako Gain na zesíku. Zajímavé je, že když stahuju Volume na kytaře, reakce zdaleka není tak pěkná, doznívání se utíná, zvuk mizí, trhá se. Zajímavý !
Obrázky zde : http://torst.rajce.idnes.cz/Pioneer_Fuzz_dle_Youtube/
Kramer Pacer Imperial, Cherrystone headless, Jolana Diamant, Cort X-5, Ibanez RG550/570, SX FST57, Fokus SG, Westone LP Std., Fender Stratocaster Jim Root, Dimavery Jazz Bass, jumbo Cremona, efekty Behringer (OD100, OD300, HM300, GDI21, GI100), BOSS SD-2, DS-2, Digitech DF-7, PDS 1550, Deathmetal, Korg PX1 Pandora, Tom Scholz X100, ZOOM G1on, 1010, 505, GM-200, Line6 POD2, Marshall DRP-1, MS-2, Ibanez GE-601, PL-5 Powerlead, volume pedál Proel, Tesla 50(JCM800 MOD), Vermona 212, Peavey Bandit 112, Laney GC30

Uživatelský avatar
torst
Příspěvky: 2832
Registrován: 26.01.2010 14:19

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od torst » 21.10.2017 10:54

Hendrek píše:Pokud si chcete zbastlit Big Muff s IC (1977 Op Amp Big Muff Pi), tak doporučuji:
https://www.aliexpress.com/item/ttone-D ... 0.0.gGKFny
Dělá se to snadno, je k tomu přiložen dostačující návod a pokud nepotřebuješ řešit estetickou stránku (lakování, potisk, ...), tak to máš hotové za hoďku až dvě. Vodiče nejsou součástí.
Hele dík, přemýšlím o tom, ale jak jsi zjistil, že je to zrovna BM ? V textu se nic takového nepíše.
Tady je to jasný : https://www.aliexpress.com/wholesale?ca ... =muff+fuzz

Jinat tady pro milovníky germaniových FF : https://www.aliexpress.com/item/Free-sh ... P9xiBC&s=p
Kramer Pacer Imperial, Cherrystone headless, Jolana Diamant, Cort X-5, Ibanez RG550/570, SX FST57, Fokus SG, Westone LP Std., Fender Stratocaster Jim Root, Dimavery Jazz Bass, jumbo Cremona, efekty Behringer (OD100, OD300, HM300, GDI21, GI100), BOSS SD-2, DS-2, Digitech DF-7, PDS 1550, Deathmetal, Korg PX1 Pandora, Tom Scholz X100, ZOOM G1on, 1010, 505, GM-200, Line6 POD2, Marshall DRP-1, MS-2, Ibanez GE-601, PL-5 Powerlead, volume pedál Proel, Tesla 50(JCM800 MOD), Vermona 212, Peavey Bandit 112, Laney GC30

Uživatelský avatar
Hendrek
Site Admin
Příspěvky: 5633
Registrován: 23.07.2009 12:11
Bydliště: Ostrava
Kontaktovat uživatele:

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od Hendrek » 21.10.2017 21:26

Protože jsem porovnal zapojení na tišťáku se schématem. Jsou naprosto totožné.
Obrázek

Uživatelský avatar
torst
Příspěvky: 2832
Registrován: 26.01.2010 14:19

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od torst » 22.10.2017 19:45

Rozumím. A to poznáš podle těch žánrových fotek na Ali? Nezpochybňuju to, jen se ptám.
P.S.: .. aha, asi jsi ho už měl osobně v ruce (?).
Kramer Pacer Imperial, Cherrystone headless, Jolana Diamant, Cort X-5, Ibanez RG550/570, SX FST57, Fokus SG, Westone LP Std., Fender Stratocaster Jim Root, Dimavery Jazz Bass, jumbo Cremona, efekty Behringer (OD100, OD300, HM300, GDI21, GI100), BOSS SD-2, DS-2, Digitech DF-7, PDS 1550, Deathmetal, Korg PX1 Pandora, Tom Scholz X100, ZOOM G1on, 1010, 505, GM-200, Line6 POD2, Marshall DRP-1, MS-2, Ibanez GE-601, PL-5 Powerlead, volume pedál Proel, Tesla 50(JCM800 MOD), Vermona 212, Peavey Bandit 112, Laney GC30

Uživatelský avatar
Hendrek
Site Admin
Příspěvky: 5633
Registrován: 23.07.2009 12:11
Bydliště: Ostrava
Kontaktovat uživatele:

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od Hendrek » 22.10.2017 20:06

J, jeden mám sestavený komplet i s lakováním, druhý zatím jen jako prostou krabičku bez povrchové úpravy (na té jsem experimentoval s různýma diodama, jestli to má nějaký zásadní vliv na zvuk - nemá :)).
Obrázek

Uživatelský avatar
torst
Příspěvky: 2832
Registrován: 26.01.2010 14:19

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od torst » 22.10.2017 20:41

schema je totožné. Hodnoty součástek taky? Kdyby si někdo dal práci a přeměřil každý odpor..., počítám, že u nich nejsou uvedené hodnoty, jen čísla pro osazení do tištáku. Pak by to byla opravdu věrná replika.
Kramer Pacer Imperial, Cherrystone headless, Jolana Diamant, Cort X-5, Ibanez RG550/570, SX FST57, Fokus SG, Westone LP Std., Fender Stratocaster Jim Root, Dimavery Jazz Bass, jumbo Cremona, efekty Behringer (OD100, OD300, HM300, GDI21, GI100), BOSS SD-2, DS-2, Digitech DF-7, PDS 1550, Deathmetal, Korg PX1 Pandora, Tom Scholz X100, ZOOM G1on, 1010, 505, GM-200, Line6 POD2, Marshall DRP-1, MS-2, Ibanez GE-601, PL-5 Powerlead, volume pedál Proel, Tesla 50(JCM800 MOD), Vermona 212, Peavey Bandit 112, Laney GC30

Uživatelský avatar
Hendrek
Site Admin
Příspěvky: 5633
Registrován: 23.07.2009 12:11
Bydliště: Ostrava
Kontaktovat uživatele:

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od Hendrek » 22.10.2017 20:44

Jsou na nich uvedené hodnoty (na kondících jsou napsané od výroby, na rezistorech jsou nalepeny papírky s hodnotami pro ty, kdo neumí přečíst barevné proužky), navíc jsem si je ověřoval multimetrem. Prostě je to 1:1 co se zapojení a dimenzování součástek týče. Samozřejmě každá součástka má svou toleranci, ale pochybuji, že by to mohl být podstatný uchem slyšitelný rozdíl. Na to, že je to čína, je to podařená stavebnice, kde ti chybí jen ty drátky na propojení tišťáku s potenciometry a konektory, jinak tam je vše.
Obrázek

Uživatelský avatar
torst
Příspěvky: 2832
Registrován: 26.01.2010 14:19

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od torst » 23.10.2017 7:29

Tak jo, asi si ho nechám nadělit pod strom.
Tohle bych tipoval na DS-1 :
https://www.aliexpress.com/item/NEW-DIY ... 8fdd&tpp=1
... a tohle OD-1 (SD-1) :
https://www.aliexpress.com/item/DIY-Ove ... d3999c45e1
Kramer Pacer Imperial, Cherrystone headless, Jolana Diamant, Cort X-5, Ibanez RG550/570, SX FST57, Fokus SG, Westone LP Std., Fender Stratocaster Jim Root, Dimavery Jazz Bass, jumbo Cremona, efekty Behringer (OD100, OD300, HM300, GDI21, GI100), BOSS SD-2, DS-2, Digitech DF-7, PDS 1550, Deathmetal, Korg PX1 Pandora, Tom Scholz X100, ZOOM G1on, 1010, 505, GM-200, Line6 POD2, Marshall DRP-1, MS-2, Ibanez GE-601, PL-5 Powerlead, volume pedál Proel, Tesla 50(JCM800 MOD), Vermona 212, Peavey Bandit 112, Laney GC30

Uživatelský avatar
Hendrek
Site Admin
Příspěvky: 5633
Registrován: 23.07.2009 12:11
Bydliště: Ostrava
Kontaktovat uživatele:

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od Hendrek » 23.10.2017 8:18

Mám navíc jeden již spájený, kdybys chtěl, pokud se ti s tím nechce dělat. Ale na druhou stranu, právě to je důvod, proč kupovat stavebnici, že?
Obrázek

Uživatelský avatar
torst
Příspěvky: 2832
Registrován: 26.01.2010 14:19

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od torst » 23.10.2017 8:27

Tak mi ho rozpájej a já si ho pak znova sestavím !! :-E
Kolik bys za něj chtěl? Stačily by mi jen střeva, case bych měl.
Kramer Pacer Imperial, Cherrystone headless, Jolana Diamant, Cort X-5, Ibanez RG550/570, SX FST57, Fokus SG, Westone LP Std., Fender Stratocaster Jim Root, Dimavery Jazz Bass, jumbo Cremona, efekty Behringer (OD100, OD300, HM300, GDI21, GI100), BOSS SD-2, DS-2, Digitech DF-7, PDS 1550, Deathmetal, Korg PX1 Pandora, Tom Scholz X100, ZOOM G1on, 1010, 505, GM-200, Line6 POD2, Marshall DRP-1, MS-2, Ibanez GE-601, PL-5 Powerlead, volume pedál Proel, Tesla 50(JCM800 MOD), Vermona 212, Peavey Bandit 112, Laney GC30

Uživatelský avatar
Hendrek
Site Admin
Příspěvky: 5633
Registrován: 23.07.2009 12:11
Bydliště: Ostrava
Kontaktovat uživatele:

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od Hendrek » 23.10.2017 8:29

Eek, tak to si jej radši kup na Ali, se mi s tím nechce ztrácet čas :D.
Obrázek

Uživatelský avatar
torst
Příspěvky: 2832
Registrován: 26.01.2010 14:19

Re: Fuzz - Stavebnice, nebo stavba?

Příspěvek od torst » 23.10.2017 8:48

to byl žertík. Vážně, prodal bych osazený obvod a za kolik?
