Re: Stavba Egnater Seminar

Příspěvek od elektrikar » 2.06.2012 17:35

Co kdybych dal do efektový smyčky noise gate? Myslíte že by to odstranilo ten šum? Děkuji

Uživatelský avatar
core88
Rádce
Příspěvky: 2883
Registrován: 31.12.2009 17:27
Bydliště: Klatovy
Kontaktovat uživatele:

Re: Stavba Egnater Seminar

Příspěvek od core88 » 2.06.2012 17:45

no to asi jo ale rači si to napřed vyzkoušej něž něco koupíš
Dobří umělci kopírují ti nejlepší kradou. - Pablo Picasso
Obrázek

elektrikar
Příspěvky: 96
Registrován: 26.07.2010 9:46
Bydliště: Jaroměř (Brno)

Re: Stavba Egnater Seminar

Příspěvek od elektrikar » 2.06.2012 17:48

core88 píše:no to asi jo ale rači si to napřed vyzkoušej něž něco koupíš

já mám doma nějaký multiefekt, kterej to má v sobě, ale nevím jaký do toho můžu pustit vstupní napětí :(

Uživatelský avatar
core88
Rádce
Příspěvky: 2883
Registrován: 31.12.2009 17:27
Bydliště: Klatovy
Kontaktovat uživatele:

Re: Stavba Egnater Seminar

Příspěvek od core88 » 2.06.2012 18:56

no jestli máš efektovou smyčku tak to tam klidně zapoj ale výstup ze samotnýho preampu by sem tam necpal .Těch 20V vy tomu asi beudělalo dobře . Když tam pustíš sinus 0,5 -1V tak to asi bude oka . nebo se koukni do návodu tam by měla bejt vstupní citlivost napsaná
Dobří umělci kopírují ti nejlepší kradou. - Pablo Picasso
Obrázek

elektrikar
Příspěvky: 96
Registrován: 26.07.2010 9:46
Bydliště: Jaroměř (Brno)

Re: Stavba Egnater Seminar

Příspěvek od elektrikar » 2.06.2012 19:56

core88 píše:no jestli máš efektovou smyčku tak to tam klidně zapoj ale výstup ze samotnýho preampu by sem tam necpal .Těch 20V vy tomu asi beudělalo dobře . Když tam pustíš sinus 0,5 -1V tak to asi bude oka . nebo se koukni do návodu tam by měla bejt vstupní citlivost napsaná

Právě že není.

elektrikar
Příspěvky: 96
Registrován: 26.07.2010 9:46
Bydliště: Jaroměř (Brno)

Re: Stavba Egnater Seminar

Příspěvek od elektrikar » 14.06.2012 16:17

Včera jsem vyměnil patice a dal na elektronky krytky. Zkoušel jsem zkratovat první mřížku a šum je stejný. Myslíte si teda, že by to mohla dělat elektronka nebo anodové, či katodové součástky? Děkuji

elektrikar
Příspěvky: 96
Registrován: 26.07.2010 9:46
Bydliště: Jaroměř (Brno)

Re: Stavba Egnater Seminar

Příspěvek od elektrikar » 15.06.2012 18:25

Když dám na vstup 0,3mV (1kHz) tak zesílení je 100dB. Když dám 30mV (1kHz) tak zesílení je 50dB. Takže se nedivím, že to zesiluje šumy. Co s tím?

elektrikar
Příspěvky: 96
Registrován: 26.07.2010 9:46
Bydliště: Jaroměř (Brno)

Re: Stavba Egnater Seminar

Příspěvek od elektrikar » 29.06.2012 8:46

Dnes jsem si udělal čas, a jel jsem koupit tu 12ax7wc a je to pořád stejné. Zvýšil jsem mřížkové předpětí z -0,5V na -2,7V a šum (samozřejmě i zesílení) se zmenšil asi o polovinu. Nemáte někdo schéma na zapojení vstupní elektronky, které by nebylo náchylné na šumy a brumy? Děkuji

lunchie
Příspěvky: 1443
Registrován: 24.07.2009 0:10
Bydliště: Seattle, WA

Re: Stavba Egnater Seminar

Příspěvek od lunchie » 29.06.2012 16:14

Muzes vyzkouset tu prvni triodu zdvojit, aby zdvojena trioda mela stejne nastaveny pracovni bod, anodovy i katodovy odpor sniz na polovinu (ohmuv zakon). Taky muzes grid stopper pred prvni triodou (pokud ho tam mas) snizit na hodnotu nekde kolem 10k (s millerovou kapacitou , ktera je v tomto pripade zdvojena, ti to bude delat dostatcny RF filtr)

elektrikar
Příspěvky: 96
Registrován: 26.07.2010 9:46
Bydliště: Jaroměř (Brno)

Re: Stavba Egnater Seminar

Příspěvek od elektrikar » 29.06.2012 18:59

lunchie píše:Muzes vyzkouset tu prvni triodu zdvojit, aby zdvojena trioda mela stejne nastaveny pracovni bod, anodovy i katodovy odpor sniz na polovinu (ohmuv zakon). Taky muzes grid stopper pred prvni triodou (pokud ho tam mas) snizit na hodnotu nekde kolem 10k (s millerovou kapacitou , ktera je v tomto pripade zdvojena, ti to bude delat dostatcny RF filtr)
Jak myslíš zdvojit? Myslíš použít stejné zapojení jako 2/2 první elektronky?

lunchie
Příspěvky: 1443
Registrován: 24.07.2009 0:10
Bydliště: Seattle, WA

Re: Stavba Egnater Seminar

Příspěvek od lunchie » 29.06.2012 19:12

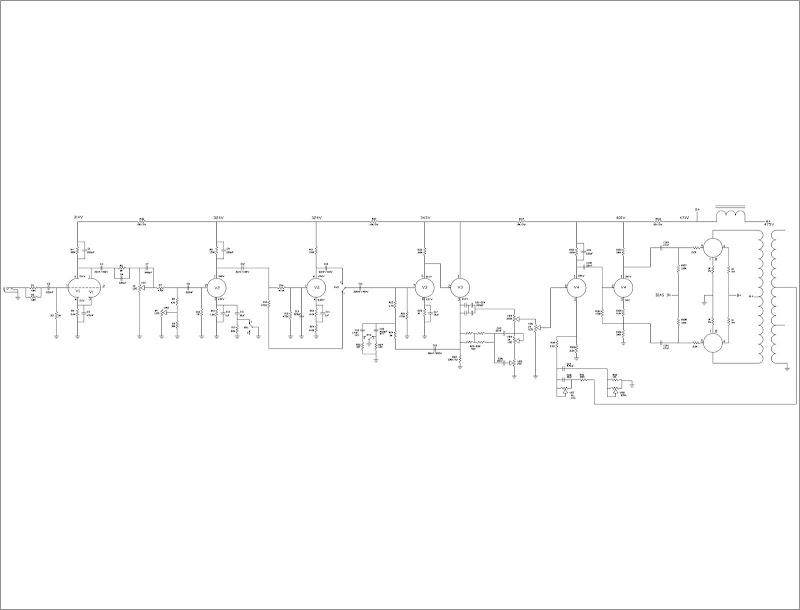

myslim tim tohle: koukni se na vstupni cast ...

Obrázek

nebo tady to mas lepe viditelne:

http://diy-fever.com/wordpress/wp-conte ... ematic.png

elektrikar
Příspěvky: 96
Registrován: 26.07.2010 9:46
Bydliště: Jaroměř (Brno)

Re: Stavba Egnater Seminar

Příspěvek od elektrikar » 29.06.2012 19:18

Já jsem tohle nikde neviděl, a mám blbou otázku, co si s tím pomůžu?

lunchie
Příspěvky: 1443
Registrován: 24.07.2009 0:10
Bydliště: Seattle, WA

Re: Stavba Egnater Seminar

Příspěvek od lunchie » 29.06.2012 19:25

snizis sum z prvni zesilovaci casti ... presne to na co ses ptal, jak to udelat

edit: pokud me neklame pamet, tak to ma stejne udelany i marshall vintage modern ...

elektrikar
Příspěvky: 96
Registrován: 26.07.2010 9:46
Bydliště: Jaroměř (Brno)

Re: Stavba Egnater Seminar

Příspěvek od elektrikar » 29.06.2012 19:46

lunchie píše:snizis sum z prvni zesilovaci casti ... presne to na co ses ptal, jak to udelat

edit: pokud me neklame pamet, tak to ma stejne udelany i marshall vintage modern ...
Před chvílí jsem si četl na internetu v článku o žhavení, zjistil jsem, že jsem na špatném místě uzemnil žhavení (u poslední elektronky), předělal jsem to uzemnění na vstupní elektronku, a šum se zase zmenšil. Ještě si s tím zkusím pohrát asi tento víkend a uvidíme, když tak zkusím zdvojit vstupní elektronku.

elektrikar
Příspěvky: 96
Registrován: 26.07.2010 9:46
Bydliště: Jaroměř (Brno)

Re: Stavba Egnater Seminar

Příspěvek od elektrikar » 2.07.2012 16:29

Jak myslíš zmenšit na polovinu podle ohmova zákona? Nemyslíš náhodou R = R1*R2/(R1+R2) a C = C1 + C2? (to pak R = 60k, Rk = 0,9643k = 1k, Ca = 940pF, Ck = 5,38uF, Cf = 20nF) Děkuji za odpověď

lunchie
Příspěvky: 1443
Registrován: 24.07.2009 0:10
Bydliště: Seattle, WA

Re: Stavba Egnater Seminar

Příspěvek od lunchie » 2.07.2012 17:40

podle ohmova zakona je to - u=r*i, pokud tam das 2 triody paralelne (zdvojeni), tak ti proud v katode potece dvojnasobek a to same v anode, tudiz aby jsi to vykompenzoval

bude to u = Rx * ( I * 2 ), tim padem Rx = R / 2 aby to bylo zachovany. To plati pro jak anodovy, tak katodovy odpor. Co se tyce katodoveho kondiku tak ten bys mel zdvojnasobit aby to melo stejnou frekvencni charakteristiku. Staci si to nakreslit.

elektrikar
Příspěvky: 96
Registrován: 26.07.2010 9:46
Bydliště: Jaroměř (Brno)

Re: Stavba Egnater Seminar

Příspěvek od elektrikar » 2.07.2012 17:44

lunchie píše:podle ohmova zakona je to - u=r*i, pokud tam das 2 triody paralelne (zdvojeni), tak ti proud v katode potece dvojnasobek a to same v anode, tudiz aby jsi to vykompenzoval

bude to u = Rx * ( I * 2 ), tim padem Rx = R / 2 aby to bylo zachovany. To plati pro jak anodovy, tak katodovy odpor. Co se tyce katodoveho kondiku tak ten bys mel zdvojnasobit aby to melo stejnou frekvencni charakteristiku. Staci si to nakreslit.

Z jaké poloviny triody mám vzít součástky a vydělit je dvěma (pro rezistory), atd? Hned z té vstupní? Děkuji

lunchie
Příspěvky: 1443
Registrován: 24.07.2009 0:10
Bydliště: Seattle, WA

Re: Stavba Egnater Seminar

Příspěvek od lunchie » 2.07.2012 17:51

tu kterou budes delat paralelne - takze pokud je to ta prvni trioda, tak to udelas u te. Napriklad, mam tam hodnoty Ra = 100k, Rk = 1.5k, Ck = 1uF pro jednu triodu
kdyz to chci udelat paralelne, tak budu mit Ra = 50k, Rk = 750R, Ck = 2uF

elektrikar
Příspěvky: 96
Registrován: 26.07.2010 9:46
Bydliště: Jaroměř (Brno)

Re: Stavba Egnater Seminar

Příspěvek od elektrikar » 2.07.2012 20:09

Tohle je původní schéma : http://elektrkar.rajce.idnes.cz/zesilov ... eminar.jpg .

Tohle je upravená část : http://elektrkar.rajce.idnes.cz/zesilov ... trioda.jpg .

Může to takhle být? Děkuji

mmjuz
Odborník
Příspěvky: 1822
Registrován: 23.03.2009 11:17
Bydliště: Brněnsko

Re: Stavba Egnater Seminar

Příspěvek od mmjuz » 2.07.2012 20:21

Elektrikáři, nikdy jsem žádné takové harakiri na vstup zesilovače nedával a nikdy jsem problém se šumem neměl. S brumem párkrát ano, ale se šumem nikdy. Co se týče klasických jednokanálů, tak nemám problém postavit kombo, u kterého i v případě, že otočíš všechny knoflíky doprava a stáhneš volume na kytaře na minimum, tak neslyšíš prakticky nic. Ani brum, ani šum. Natož aby mi šuměl neůnosně už předzesilovač.
Nechci hodnotit Tvou konstrukci, ani Tě nechci odrazovat od dalších projektů, ale tímhle způsobem se šumu ( podle mého skromného odhadu ) nezbavíš. Začni znova a lépe. A u nového pokusu začni třeba s tím, že stíněné kabely uzemníš pouze na jedné straně!! Na šum by to sice mít vliv nemělo, ale vzniklé smyčky Tě můžou potrápit brumem.

Nahoď sem úplně celé schema i se zapojením zdroje Tvého vynálezu.
Naposledy upravil(a) mmjuz dne 2.07.2012 20:27, celkem upraveno 1 x.
