Epiphone Blues Custom - schéma

[cicero1]

Zháňam schému komba Epiphone Blues Custom a hlavne shému na footswitch /prepínač kanálov a zap/vyp reverb - asi niečo podobné ako Marshall PEDL-10010/. Díky za pomoc

[Falic]

Zdravím ! A sehnal jste ho ? Já sehnal jen schéma celýho ampu,bez toho footswitche.

[Tube Guru]

Zdar, Vám nefunfuje ujo Google?
Schema zesilovače:
http://www.thetubestore.com/lib/thetube ... ematic.pdf
Footswitch potřebujete dvoupřepínačový s dvoupólovým (nesprávně nazývaným stereo) jackem.

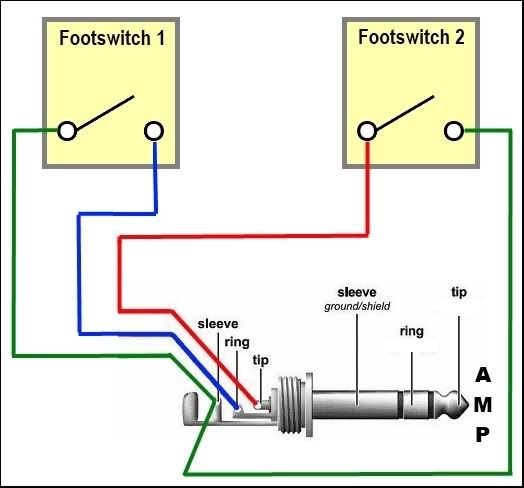

Schema:

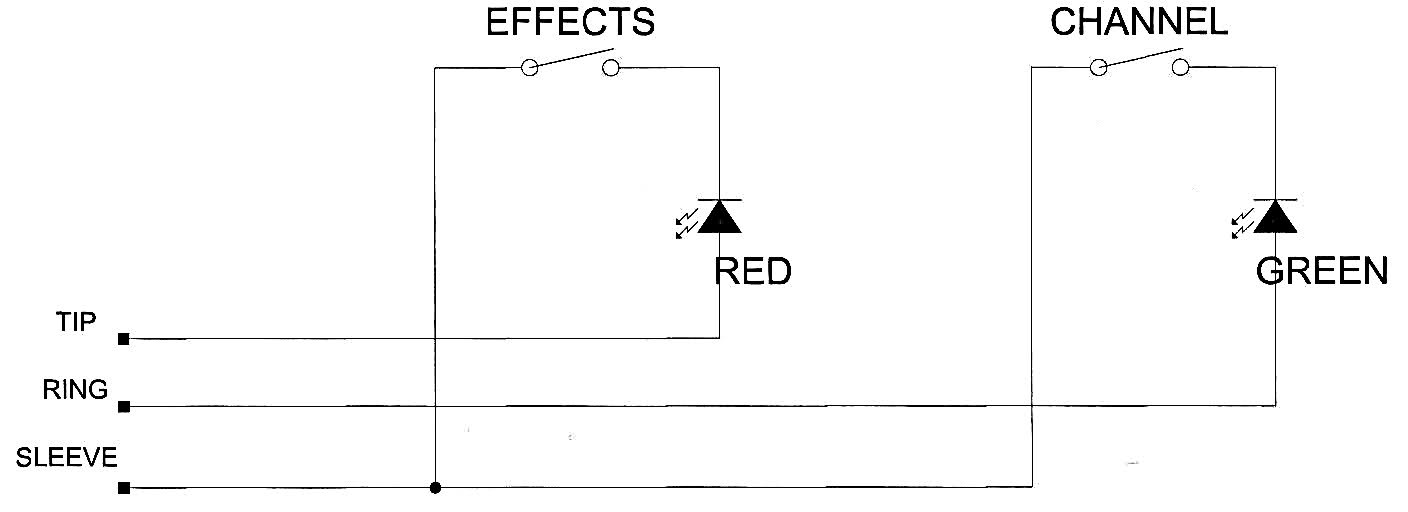

Případně si tam můžete dát i LED:

Úspěšnou stavbu nebo nákup - dvoutlačitkový FS Marshall nebo Peavey Vám bude fungovat, od Fendera jen staré kusy ze 70.let současné určené pro Hot Rod(y) ve Vašem případě fungovat nebudou.
