A co ta uzemněná krytka na krkovém snímači?

Na tu jsem nevzpomněl
A teď babo raď......

Je to zapojené přesně podle Fender 4way switch diagramu, včetně přecvaknutí zemění u krkového, ten je Fender, kabely podle diagramu sedí. Kobylkový je GFS, zkusím nejdřív přehodit ten. Snad to pomůže.

Jakej problém prohodit vývody u kobylkového SC ? Tam je snad jedno, kterej z nich ´prohlásíš´za zem? U toho plechovaného krkáče to nejde, chápu.

Myslel jsem, že baseplate by měl bejt uzemněn na zem, nebo je to jedno? Já bych asi uzemnil v tom případě zvlášť

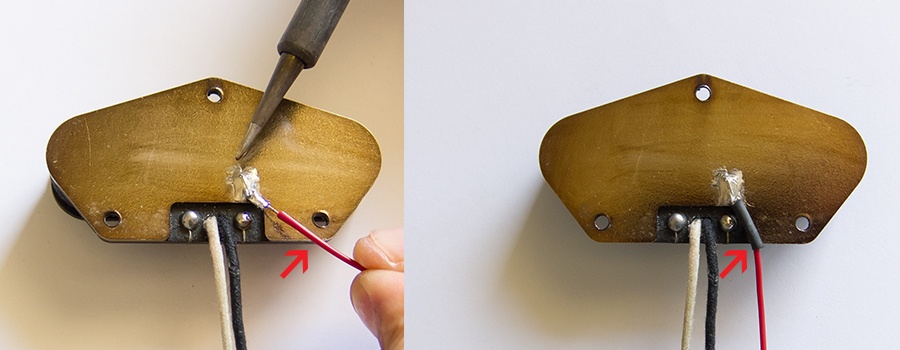

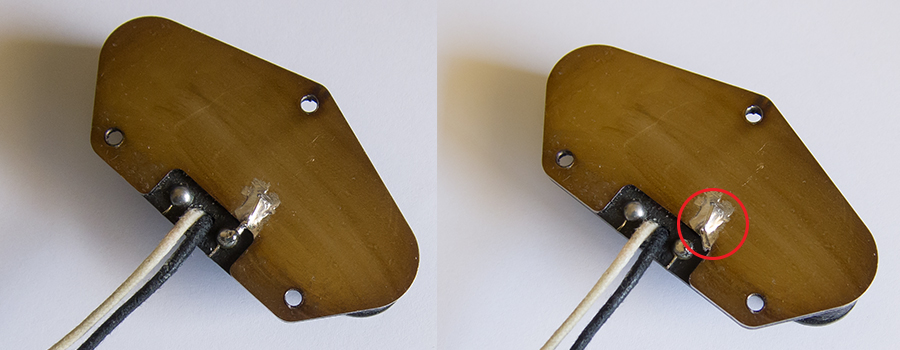

to je přeci totéž. Ta fotka je výborná. Ale v podstatě by stačilo ten plech spojit s bílým, ne s černým vývodem. A bílej pak spojit s kostrou. Výsledek DTTO. Jinak to ani nejde. Kostra=zem=struny=kobylka=baseplate. To řešení na 2 fotce má tu výhodu, že můžeš kdykoli změnit připojení (pólování) snímače. "Vnímám to tak, že je to o svobodě." :-E

torst: "Jakej problém prohodit vývody u kobylkového SC ? "
----Já to chápal, že jen chceš prohodit černý a bílý bez přepájení uzemění, pak by totiž nebyla uzeměná ani kobyla.

torst:" U toho plechovaného krkáče to nejde, chápu."
----Když jsem u toho, tak to se dá přepájet i u krytu krkáče....

1. ano, máš pravdu, moje chyba - nevěděl jsem, že u SC bridge je ta base. Myslel jsem, že je řeč o té kobylkové desce.
2. Pak je to ještě jednodušší, vyber si. Zapni pájku a šupky dupky ... !

Dík za upozornění na tu zem i za ostatní rady. Lama (já) by jinak asi musela pájet dvakrát .

Mám tady další překopávku. Tentokrát HSS Strat. Dva snímače DiMarzio bezbrumové “singly” a humbucker SD. Po minulé přestavbě mi zbylo půl pixly vodivé barvy a mám i samolepíci hliníkovou fólii. Když to bude celé ve většině poloh přepínače zapojené jako “hum-cancelling”, má cenu ještě řešit stínění dutin? Slinták je tou hliníkovou fólií polepen už z výroby. Kdyby šlo o čistokrevné singly, odstínil bych to bez debat, takhle si nejsem jistý, jestli už to není kladivo na komára. Ne, že bych nebyl línej, že ...

Ja si myslim, ze vodiva barva nebo polepeni dutiny s elektronikou kovovou folii nema nic moc do cineni s typem snimacu. Singly (klasicke) chytaji brum hlavne do civky, ktera je stejne v dire v pickguardu, mimo veskere stineni. A taky chytaji spis magneticke pole, ktere je daleko vetsi problem odstinit, ty barvy a folie stini pole eletricke, magneticke ne. Stineni dutiny ma celkem smysl, pokud jsou pouzity nestinene vodice uvnitr kytary. To byva v okoli prepinace a potenciometru skoro vzdy, ikdyz jsou vetsinou kratke. Takze ja bych urcite dutinu natrel vodivou barvou, obzvlaste pokud ji mas uz doma.

Ted jsem si uvedomil, ze vlastne ty echt singly se casto ani neobtezuji mit stinene vyvody, pak bych videl stineni jako nezbytne.

To zní logicky. Říkal jsem si, když jsou to všechno dvoucívkové snímače, ale jak říkáš, vnější vlivy je jiný zdroj rušení. Dík.

Jestli tu možnost máš, vodivá barva nebo folie, určitě odstínit. Tady více znamená více.

Zdravím, je dobrým zvykom si na odstinení dať záležať. U všetkých gitarách som sa vždy snažil to urobiť poriadne. Na druhú stranu, je to skôr pocitový rozdiel (a niekedy ani ten) a nezáleží či singel/humbucker, lacná/drahá gitara. Ale pri prípadných problémoch na pódiu/štúdiu/doma/hocikde budeš mať čisté svedomie a budeš vedieť, že si urobil maximum. Za tých pár korún a trochu práce to podľa mňa stojí.. Choď do toho

Už na tom dělám. Asi se ale vyprdnu na ten slot na jack. Musel bych to nějak vodivě propojit s hlavní “komorou”, vopruz ...

co ten nátěr "vyvést" až pod krycí plech?

Ještě jeden postřeh. Potenciometry: Na doporučení jsem ke svojí sestavě pořídil potenciometry 280k a 300k. Na trubce jsou nějaká měření, tak jsem je hodil taky na měřák. Výsledky obdobné: 280k (1) ~ 264k, 280k (2) ~ 291k, 300k ~ 292k. Pominu-li kvalitu čínského multimetru, výsledky tristní. Výběrové součástky CTS for Bare Knuckle, jeden by řekl, že je za hejla .

Torst: Uberu maskování a případně šroubek podložím alobalem. Dík.

I kdyby už nic jiného, hezky to vypadá ( i když zmizí pod pickguardem )

Rozdil mezi hodnotou potu 250k - 280k - 300k bude uchem nepostrehnutelny. Vubec bych to neresil. (Mimochodem na strata s bezbrumovejma singlama a HB bych dal klidne 500k volume).

Vetsi vliv bude mit prubeh (lin/log) ale ne na zvuk, nybrz na pocit pri ovladani potaku. Na zvuk bude mit vetsi vliv hodnota kondenzatoru na tone popr hodnota "treble bleed cond."
