Technické Výkresy Kytar.....

[starypard]

to cremster: nebylo by jednodušší (než se tady ptát) to zadat do google a stáhnout si těch cca sto výkresů, které prvoplánově najdeš během minuty, v nějakém grafickém programu (nebo si je prostě vytisknout na průsvitný papír) si jako layers dát jeden na druhý (ta papíry přes okno či osvětlené akvárium), porovnat, jak se liší, a dle svého vkusu (protože se tvary kytar u Fendera v průběhu desítek let mnohokrát měnily) si vybrat svého precla?

[Pikus]

Čau, když jsem stavěl tvarově kopii Fendera Toronado, našel jsem přímo na stránkách fendera výkresy všech modelů kytar v pdf. Zkus pohledat .

[Cremster]

Čau schánim dokumentaci na výrobu gibsona j 200. Neválí se někomu náhodou něco v kompu, nebo nevíte o něčem? Byl bych moc vděčen

[starypard]

Těch hafo plánů na netu ti nestačí?

[Šnek]

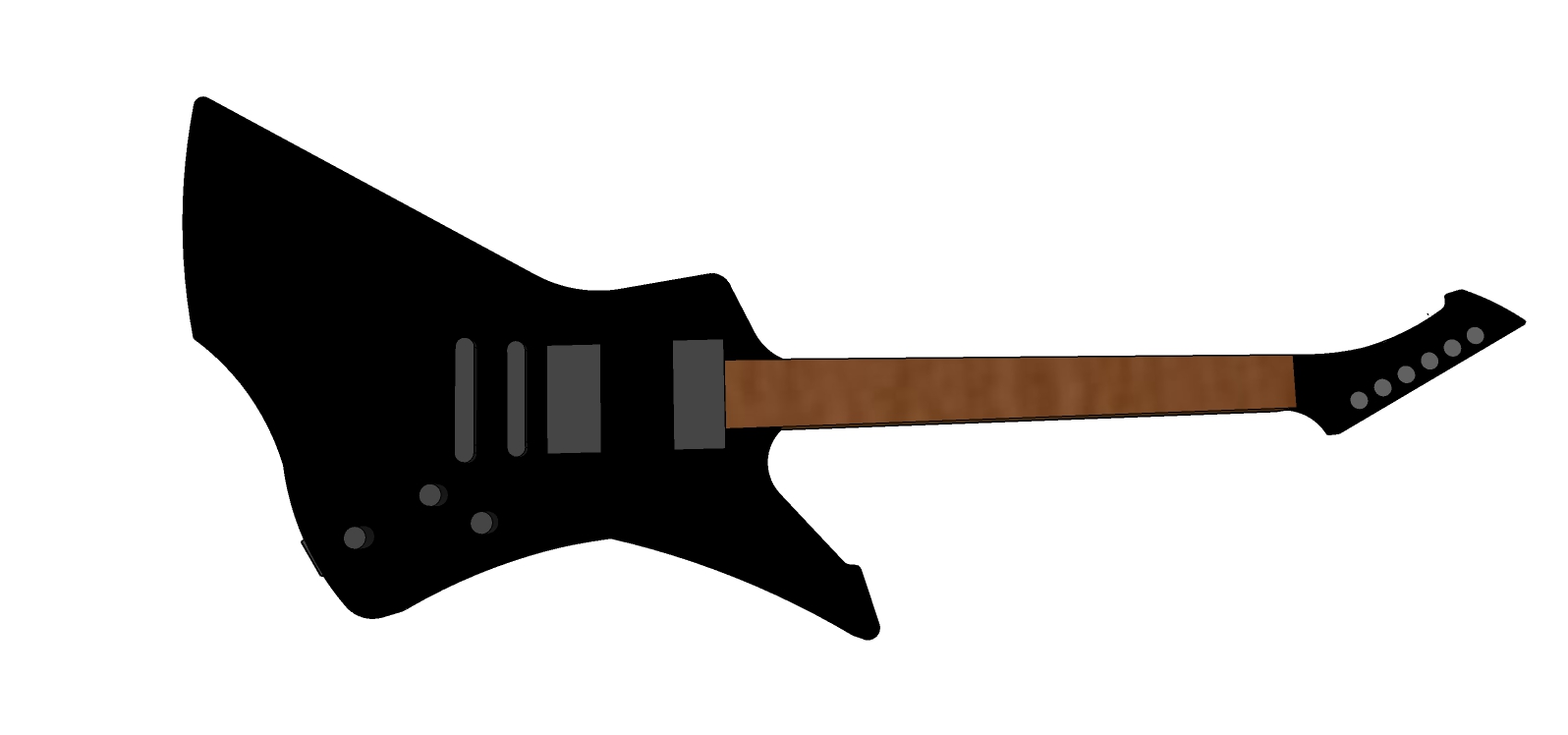

Ahoj, chystám se udělat si první kytaru a tak jsem si stáhnul do sketchupu fotku snakebytu, obkreslil ho a hlavu teda udělal podle sebe...
Chytnul jsem si velikost podle menzury, pak už to jen vytisknu a obkreslim na dřevotřísku.
Myslíte že je to takhle dostačující?

[kmensik]

Na obrys těla jo. Na stavbu kytary ne, chybí ti všechny důležité informace.

[Šnek]

Detailněji prosím
Ale jo jde mi o obrys, jestli myslíš pražce, snímače, hmatníky atd. tak to si přijdu oměřit naživo popřípadě najdu

[kmensik]

Přesně tak jsem to myslel. Tvar těla není tak důležitý jako menzura, tvar krku, dohmat a sto dalších drobností. Chápeš to určitě sám.

[torst]

http://projectelectricguitar.com/custom ... ild-diary/
uf, to tě čeká slušný martirium.

[torst]

http://projectelectricguitar.com/custom ... ild-diary/
uf, to tě čeká slušný martirium.

[Sofac]

Caues,
Mám v plánu sestavit si kytaru podle svých představ, jen samosebou menzura je jasná, to jsem už pochopil z textu a prispevků Je možno si naplánovat jakej hardware budu chtít na určitou menzuru? Vycházím z tvaru něco jako jazzmaster, taky s dvěma.humbukerama ,dále kobylku jako u tele deluxe a potaky taky jako u tele del. Prostě jestli když chci hardware opet jako u tele del. a tvar jako u jazzmaster tak jestli to jde skloubit. Přeci jen to uložení má.nejake vyfrezovani podle tvaru konkrétního modelu kytary. Tak jen jestli si nevymyslím moc velký komplikace . Jsem zatím ve fazi plánování a vymýšlení . Ale vizi mám jasnou
Díky za odpovědi.!!!??

[José]

Pokavaď nejdeš do multiscale tak je hardvér stejnej, jen musíš dobře měřit. Jestli budeš dělat i krk, tak máš úplnou svobodu. Jestli budeš kupovat nějaký se std. menzurou musíš vymyslet umístění kobylky tak aby byla stejná vzdálenost od ořechu do 12 pražce jako od kobylky k 12 pražci. Jestli to chápu správně chceš tele deluxe s jiným obrysem těla ne? Tak jen změníš vnější linie těla, tím se z hlediska konstrukce a hardvéru prakticky nic nezmění, jen vrt na díru na jacka a závěsy na řemen.
Č9m seš vybaven -> pojedeš tělo na CNC? Rýsovat umíš? Nebo růčo?
Každopádně doporučuju project všechny příspěvky zdejšího rádce kocoura -> najdeš tam vše.

[Sofac]

Zdravím,
Co s týče vybavení nástroji a přístroji, tak nemám kromě posuvného měřítka a sady dlat, ponku se sverakem, primocarky a pár věcí jako pilniky, vrtacku, brusny papiry celkem nic. Rozhodně nemám CNC, myslím že ani nevím přesně jestli to je hoblovacka nebo takovej ten stůl s tim vrtakem nahoru. Musím začít od samotného rysovani. Mam už ale třeba šablonu menzury potažmo krku. Ze sololitu, a podle stránek který sem našel na příspěvku Kocoura jsme si udělal osy, a podle návodu vyrizl a dobrousil.
Myslíte, že je potřeba mít po ruce naky takový větší a složitější stroje na zpracování dřeva?Asi to bude prace,ale ručně se to taky dá, ne?
Potřeboval bych poradit s tim rysovanim. Našel sem.si někde v příspěvcích vyhotovení šablony jak krku, hlavy ,korpusu, krytu snimacu., ulozeni snimacu, dalsi byla na ulozeni potaku atd. Kazda sablona zvlášt. Je potřeba si vypilovat rysovani třeba na takovýchto věcech?
Díky.
P.S. Sem v uplných začátcích, ale nespěchám, ještě nemám ani rozhodnuto kde vemu dřevo, jestli koupím, nebo si slepím s nakych fosen, nebo hranolů.

[José]

koukni na tohle, jde to i full růčo:

Na tom videu je i vidět, že co votflákl při rýsování, si krásně přenes na výrobek.

[starypard]

Zdravím,
Co s týče vybavení nástroji a přístroji, tak nemám kromě posuvného měřítka a sady dlat, ponku se sverakem, ručně se to taky dá, ne? ... ´sem v uplných začátcích, ale nespěchám, ještě nemám ani rozhodnuto kde vemu dřevo, jestli koupím, nebo si slepím s nakych fosen, nebo hranolů.

Na výrobu kytary ti stačí běžné, skromné, vybavení kutila a troška šikovnosti. Dřevo se běžně kupuje v krámě , velkosklad či maloobchod, činí to tak i profíci, i ti, co jedou ve "větším" (myslím řemeslníci i menší firmy, vyrábějící běžné dřevěné výrobky). Krámy s dřevem si vygoogli. Budeš překvapen nabídkou, výběrem, a možná i cenami. Nestojí to tak moc. Pokud ti na materiálu kdovíjak nezáleží, vezmi truhlářskou kvalitu, sušené, nesámované, 1A.. Hudební materiál jest již spíše v přířezech, naformátovaný, ovšem v násobně jiných cenách.

[Atjov]

Zdravím, trochu to tu oživím. Chci se pustit do výroby Stratocasteru. Nevím jak udělat šablonu. Nemáte už náhodou někdo, něco, takového vytvořeného? http://fletcherhandcraftedguitars.com/s ... y=34911457 a nebo jak na to... díky

[kmensik]

Stáhnout výkres, vytisknout, nalepit na sololit, obřezat, dopilovat, pak případně překopírovat na tlustší MDF nebo překližku. Nebo si to rovnou nechat někde vyříznout na CNC.
Většinou mi stačí obyčejný sololit, dá se podle něj i frézovat. Hrany šablony zpevňuji vteřinovým lepidlem a ještě to pak vyhladím. Čím přesnější šablona, tím přesnější obrobek.
Na netu najdeš spousty návodů.

[Atjov]

děkuji, ale kde stáhnu ten výkres se správnými parametry? koukal jsem, ale nevím jakým způsobem to vytisknout.

[Trevor]

Vytiskni si to jako plakat a pak slep

[daimondia]

Splaš si na internetu nákres 1/1 dej si to na flešku a nech si to vytisknout v nějaký firmě zaměřený na velký formáty. Tiskárna, reklamka. atd

tady to je pro soli works nebo auto cad. tady je to ve 3D.
https://grabcad.com/library?page=1&time ... ratocaster
