To jsem rád, že to klaplo. Ten starý snímač schovej.
Kinman by měl být bez brumu, to se taky hodí.

Likvi: ......Vruty a nějaký hmoždinky byly u toho snímače, tak jsem to tam nějak napasoval....

Fakt tam byly hmoždinky? To slyším prvně. Jak jsi je použil?

Ahoj,
prosím o pomoc se zapojením snímače (Humbucker u kobyly). V příloze přikládám původní schéma zapojení (3 vodiče). Nový snímač má 5 vodičů (DiMarzio DP 159BK). Nevím jak to zapojit (chci používat i funkci rozepínání snímačů). Díky moc

Ahoj zapojení vývodů snímače, od výrobce sis taky našel?

Jolan píše: 26.12.2020 19:37 Likvi: ......Vruty a nějaký hmoždinky byly u toho snímače, tak jsem to tam nějak napasoval....

Fakt tam byly hmoždinky? To slyším prvně. Jak jsi je použil?

O tom bych se radši moc nerozepisoval . Já to možná špatně pojmenoval, mě to přišlo jako hmoždinky, teď jsem se díval na nějaké návody na instalaci u kinmana a tam to mají pojmenované jako silicon springs - silikonové pružiny. Dám odkaz, ale nevím, jestli tě to tam pustí, protože tam musí být člověk zaregistrován, aby se dostal do této sekce. https://kinman.com/InstallGuide/2

Zdar a sílu, odpověď pro respectdejff. Nejdřív si zkontroluj jestli odpovídají barvy vývodů nového snímače těm na tomto obrázku. Jestli-že ano, jednoduše si uděláš "třívodičový" výstup spojením (mám na mysli zapájení ne nějaké zkroucení) bílého a černého. Tím získáš odbočku Coil Tap, kterou připájíš na vývod push-pull přepínače který bude přepínat mezi režimem "single"- "humbucker" nesprávně nazývané jako rozpínání cívek. Na opačném krajním vývodu push-pullu bude Vývod "Hot". Ze středního pinu push-pullu vyvedeš červený vývod k pěticestnému přepínači. Všechny ostatní vývody zapoj podle obr., který jsi postnul. Nezapomeň na stínění (vývod "Bare-Shield), ten musí být připájený na kryt potenciometru, kde se sbíhají všechny černé vodiče a dál na výstupní jackovou samici. Doufám, že jsi z tohoto blábolu něco pobral a pomůže Ti to. Přeji úspěch!

respectdejff: TG ti dal komplet zapojení, díky mu, ale pro začátek bych to rozepínání nechal zapojené tak jak to je.

Prostě místo WHITE naletuješ červený,
místo RED naletuješ spojený černý a bílý,
místo bezbarvého na plášť potenciometru naletuješ zelený a holé stínění.

O dalším netřeba přemýšlet, jestli nechceš.
Jestli chceš, tak si všimni toho, že v mezipoloze B+M se kobylkový HB sám rozepne na singl, aby ta mezipoloha byla bez brumu. Z mého pohledu pak rozepínání kobylkáče pushpullem už není tak užitečné, obešel bych se bez toho. Jestli tam ten přepínač už je, tak ho nech zapojený jak je.
Je možno ho zapojit i jinak, třeba připnout krkový singl ke kobylkovému HB, což mi přijde mnohem užitečnější zvuk.

Pánové moc děkuji za radu. Příspěvek od Tube Guru mi řekl jak na to. Díky Kmensikovi jsem ověřil, že jsem to zapojil správně. Díky moc pánové . Ještě musim pořešit dvojzvratnou wilkinson kobylu, ladění je tragédie (nedrží).

Nejsem moc příznivcem dvojzvratných nezamykacích kobyl. Wilkinson jsem instaloval jednou a kromě vaklavé páky fungovala velmi dobře. Zamknout lehce kameny, namazat břity a hlavně poladit ořech (nulák), aby v něm struny co nejlíp klouzaly, namazat tuhou. Až si vyhraješ s dvouzvratem, nabažíš se, pouvažuj o zablokování na jednozvrat. Jsou tu na fóru o tom témata.

Budu instalovat elektriku do Lespaula. Pro cestu od potů k switchi a zpět se mí jeví ideální stíněná 3-žíla, kterou mám na skladě. Nebude s tím problém? Někde jsem čet, že u dlouhých kabelů dochází k přenosu části signálu do sousedního vodiče, ale tady bych se neobával.

Vážně se není čeho bát. Přeslechy jsou problém ve VF technice, možná v HiFi, nebo mezi silovkou a daty.
Někdy používám primitivní blend, kdy je k jednomu snímači připojen druhý přes 500k potenciometr. Ani to, když je v pozici blendu na minimum druhý snímač regulérně připojen 500k odporem, není nijak zvlášť poznat.

torst píše: 25.02.2021 9:08 Budu instalovat elektriku do Lespaula. Pro cestu od potů k switchi a zpět se mí jeví ideální stíněná 3-žíla, kterou mám na skladě. Nebude s tím problém? Někde jsem čet, že u dlouhých kabelů dochází k přenosu části signálu do sousedního vodiče, ale tady bych se neobával.

Co poťáky a knoby, máš? A kondíky? Možná se mi tu někde válí zbytky z toho HB, dokonce možná i japonské Gotoh poťáky, které jsem nakonec nepoužil. Jako kondíky tu mám pravé "paper-in-oil" - Tesla hovňáky 22 nF. Byly skladovány při stabilní teplotě a v suchu, takže je možná nepotkalo to popraskání a degradace, aspoň vizuálně. Já jsem nakonec neriskoval, neměl jsem je jak přeměřit, tak jsem dal novější fóliové Tesly, které jsem upřednostnil před Orange Dropy, které mi tu tím pádem taky zbyly. Tak kdybys měl o něco z toho zájem, tak přes SZ. Jinak ti radím vyzkoušet 50s wiring.

Já jsem právě nedávno koupil nějaký střeva "na sklad" a právě celkem kompletní instalaci do LP/SG. tak jsem pošilhával, kde bych k tomu pořídil odstrojenou kytaru. :-E . No a narazil jsem na Bentona LP, sice otlučený, ale poctivé dřevo, myslím, mahagon. Tak teď čekám na nějaké plasty z Ali. Za nabídku moc děkuju, kdyžtak bych se ozval, ale zatím mám.
Co je 50´wiring? Na elektriku v kytaře jsem dost lopata, moc nepoužívám, spíš jen master vol. jako on/off. Hlavně potřebuju, aby při max šly snímače na plno, žádný vliv obvodů. (no load pots, vím.)

Zdar kytaristi. Torste přílohou Ti posílám 50´s Les Paul wiring. Kéž je Ti k užitku.

dík !

A jenom pro zajímavost se ptám jaký snímače se tam chystáš nacpat? Vim že jsi vyznavač toho, že snímače moc neřešíš a líbí se ti nějak tak všechno, tak mě to zajímá

tak to popíšu naprosto přesně !! Po té, co jsem dal do Diamantky P90 Warman, mi ležej v šuplíku ty noname z Diamantky a ty pujdou do Bentona. Máš pravdu, o snímače moc nedbám. Jestli se něčeho bojím, že neuhlídám odpovídající šroubky k těm snímačům.

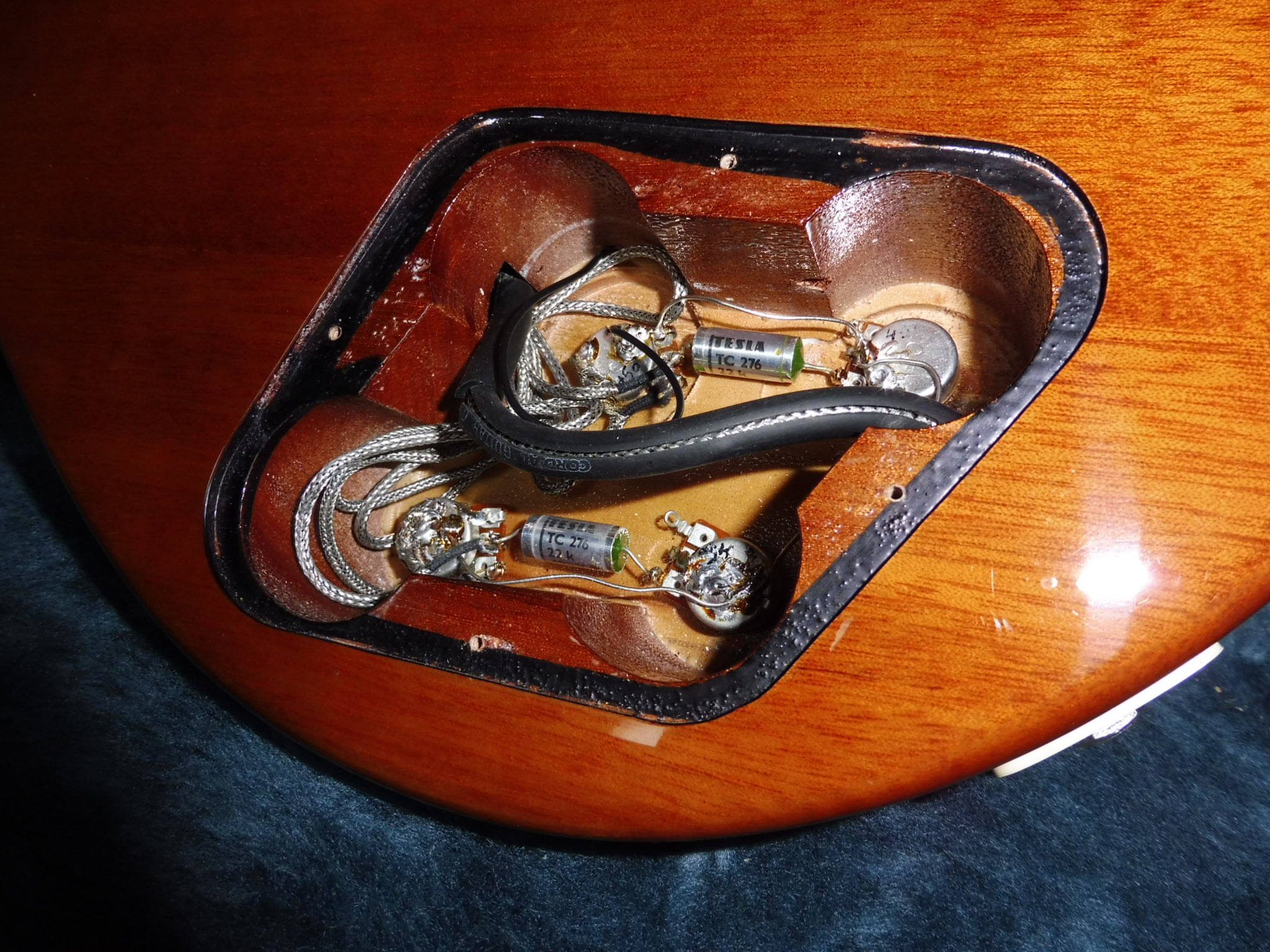

K 50s wiring. Ještě přikládám foto pro propojení s kostrou vodičem přes pouzdra potů, jak to měly LP z 50. let. Je to foto z mého HB. Jinak hlavní přínos by měl být v zachování výšek při stahování hlasitosti, podobně jako treble bleed mod. Taky prý celkově projasní zvuk. To první zcela určitě funguje, na druhé nemám netopýří uši. Nevýhodou je trochu nestandardní chování tónových clon při stažené hlasitosti a volume při stažení druhého volume potu na nulu. Ale jdou tím naopak natočit velmi zajímavé zvuky. Pokud jen používáš jeden z volume potů, pak získáš hlavně tu výhodu treble bleed.

dík za foto, předpokládám totéž co Tubeguruovo schema. Ale zachování výšek při stahování Volume - na to by musel být ještě další kondík jen na potu Volume, jako filtr hloubek, ne? Pokud jsou jen zobrazené 2 kondy, tak ty dělají clonu za pomoci stahování potů Tone, na Volume se nijak nepodílí. Mejlka?

Me se to chovani volume a tone u tohodle zapojeni nelibilo, nakonec tam mam klasiku s "treble bleed" kondiky pres volume (plus rozpinani na singly, prefazovani jednoho snimace a zapojeni obou do serie, takova mala variace na J.Page zapojeni).
