Stavba B.C. Rich Virgo

[vrablc.v]

kocoure, nemáš někde nákres krku B.C. Riche

[Smile]

kocour - tak nemcinu mam ve skole 7 let, neco malo uz rozumim... jinak, dneska jsem delal sablonu na tele podle tech tvejch souradnic, telatko mas snad dobre, jenom je to trosku zmateny nad krkem to vykrojeni, ale mozna sem zapomnel na nejakou souradnici, kazdopadne jsem to tam trosku dokresloval podle oka, aspon bude originalni!

[kocour]

kocoure, nemáš někde nákres krku B.C. Riche

Myslíš Bernardo Chavez Rico osobně? Ne, vážně, který model kytary tě zajímá?
Beast - Bich - Mockingbird - SST Widow - Stealth - Virgin - Warlock .... ???
Mockingbirda právě plánuju.

kocour - tak nemcinu mam ve skole 7 let, neco malo uz rozumim... jinak, dneska jsem delal sablonu na tele podle tech tvejch souradnic, telatko mas snad dobre, jenom je to trosku zmateny nad krkem to vykrojeni, ale mozna sem zapomnel na nejakou souradnici, kazdopadne jsem to tam trosku dokresloval podle oka, aspon bude originalni!

Já jsem měl ruštinu 8 let a ještě si tak pamatuju "mupy-mup" (světu mír), ostatní znalosti silně zakrněly

dokresloval podle oka, aspon bude originalni!

To není na škodu, les je důležitější než jeho dva, tři stromy

[vrablc.v]

kocoure, nemáš někde nákres krku B.C. Riche

Myslíš Bernardo Chavez Rico osobně? Ne, vážně, který model kytary tě zajímá?
Beast - Bich - Mockingbird - SST Widow - Stealth - Virgin - Warlock .... ???
Mockingbirda právě plánuju.:

Beast, a kdyby jsi našel i plánek těla bylo by to fajn.
Pak bych si ten tvar jenom trošku upravil
BTW:
Je možné dát krk švestku a hmatník dub?
EDIT: Nakonec by se teda hodil plánek nebo alespon rozměry b.c. rich VIRGO a krk k tomu, ale klidně může být i z beastu nebo warlocka, jsou podobné

[Rocky_MK]

kocoure, nemáš někde nákres krku B.C. Riche

Myslíš Bernardo Chavez Rico osobně? Ne, vážně, který model kytary tě zajímá?
Beast - Bich - Mockingbird - SST Widow - Stealth - Virgin - Warlock .... ???
Mockingbirda právě plánuju.:

Beast, a kdyby jsi našel i plánek těla bylo by to fajn.
Pak bych si ten tvar jenom trošku upravil
BTW:
Je možné dát krk švestku a hmatník dub?

ty stavíš kejtru ? Co tak tenhle B.C.Rich ? ten bych tak bral já...buď tohle,Tele nebo Iceman...

[kocour]

plánek nebo alespon rozměry b.c. rich VIRGO a krk k tomu, ale klidně může být i z beastu nebo warlocka, jsou podobné

Hmmm, to nevysypu jen tak z rukávu, Ozbroj se trpělivostí

Je možné dát krk švestku a hmatník dub?

krk dub a švestku hmatník by bylo co do stability mnohem lepší a vzhledově zajímavější.
ahj kcr

[vrablc.v]

plánek nebo alespon rozměry b.c. rich VIRGO a krk k tomu, ale klidně může být i z beastu nebo warlocka, jsou podobné

Hmmm, to nevysypu jen tak z rukávu, Ozbroj se trpělivostí

Je možné dát krk švestku a hmatník dub?

krk dub a švestku hmatník by bylo co do stability mnohem lepší a vzhledově zajímavější.
ahj kcr

Nespěchám na to Jen tak přibližně to bude zhruba kdy?
Nakonec jsem vymyslel krk švestku a hmatník palisandr (nemám rád světlé hmatníky)

[kocour]

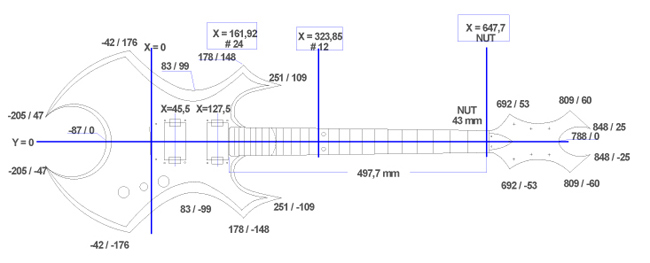

Warlock coordinates

Virgo coordinates

nebo PDF: http://kytarovej.cz/forum/viewtopic.php?pid=403#p403
ah-oj kcr

[vrablc.v]

Kocoure ty jsi fakt frajer!!!
Díky moc
Jenom tak pro upřesnění např 124/58 znamná, že bod je 124mm od osy X a od osy Y 58mm?
Ještě jednou díky moc
EDIT: sorry, že furt prudím, ale neměl bys šířku u 12. a 24. pražce?

[kocour]

Jenom tak pro upřesnění např 124/58 znamná, že bod je 124mm od osy X a od osy Y 58mm?

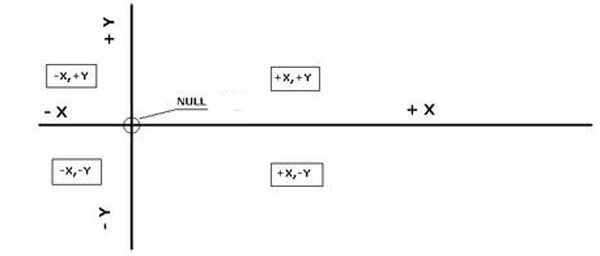

Opačně 124 mm vodorovně doprava a pak odbočit kolmo nahoru 58 mm - a zde je ten bod 124 / 58
Pozor, osa X je vodorovná, osa Y svislá. To je stejné, jako v analytické geometrii nebo CAD a souřadnicový systém kytary to znázorňuje taky tak. Asi tě plete ten údaj Y = 0 před vodorovnou osou X. To není označení osy, ale znamená to, že co leží přímo na ose X má ve směru Y hodnotu 0 mm.

ale neměl bys šířku u 12. a 24. pražce?

12. pražec - šířka krku 52,8 mm
24. pražec - šířka krku 57,7 mm
pokud je string spacing na kobylce 52 mm
ahj kcr

[vrablc.v]

perfektní.
Kobylku bych použil tuto:
http://www.bachmusik.com/mtb-601-cr-kobylka-lp_p120
O víkendu, bych chtěl už začat s krkem, ale ještě bych potřeboval dvě hodnoty...
úhel, který je svírán mezi krkem a hlavou (sklon hlavy)
A tloušťku krku v místě šroubování k tělu

[woro90-1]

Úhly a přesnou polohu kobylky si radši rozkresli, případně spočítej, sám - tady je milimetr znát. Jak na to jsem tu už několikrát popisoval.

[vrablc.v]

Úhly a přesnou polohu kobylky si radši rozkresli, případně spočítej, sám - tady je milimetr znát. Jak na to jsem tu už několikrát popisoval.

myslíš že úhel mezi hlavou (místo s ladícíma mechanikama) a krkem je hodně důležitý?

[woro90-1]

Jé, sorry, překoukl jsem se. Myslel jsem úhel mezi krkem a tělem. Hlavu bych zaklonil tak o 13°, nejběžnější hodnoty jsou 12-14°, a pak tradičních gibsonovských 17°.

[vrablc.v]

Jé, sorry, překoukl jsem se. Myslel jsem úhel mezi krkem a tělem. Hlavu bych zaklonil tak o 13°, nejběžnější hodnoty jsou 12-14°, a pak tradičních gibsonovských 17°.

dík

[kocour]

U krku mojí bambusové SG jsem chtěl původně záklon hlavy 13°, ale mám odstupňovanou pokosnici 75°/ 15°, takže výsledek na obrázku je 15° a jsem s tím naprosto spokojený. Hmatník to ještě nemá !

A tloušťku krku v místě šroubování k tělu

Minimálně 25 mm, ale i 30 mm by nevadilo.
Ta kobylka od Bacha vypadá na těch 52 mm string spacing,
zdr kcr

[vrablc.v]

Minimálně 25 mm, ale i 30 mm by nevadilo.
Ta kobylka od Bacha vypadá na těch 52 mm string spacing,
zdr kcr

Ale když udělám 30 tak jak silné potom bude lože?
A další věc, při nákresu šablony (kterou mám už skoro hotovou jsem narazil na věc:
Lože krku, na obrázku mi to není jasné, jestli je lože klasických rozměrů a je tam převis hmatníku nebo jestli je lože tak velké, jak je naznačené na hmatníku.
http://sharpet.rajce.idnes.cz/B.C._Rich ... ch_krk.jpg
Taky, jestli bych mohl dostat souřadnice těchto červených bodů?

[woro90-1]

Jé, bambus, nezapomeň pak dát vědět jak to hraje

[kocour]

Ale když udělám 30 tak jak silné potom bude lože?

Při tlouštce korpusu 42 mm a převýšení povrchu hmatníku na konci krku o ca 8 - 10 mm, bude hloubka lože 20 mm a zbývající "maso" korpusu v loži 22 mm. Záklon lože krku dělám raději dodatečně, s provizorně nataženou strunou, bývá to kolem 3° s kobylkou TOM.

Lože krku, na obrázku mi to není jasné, jestli je lože klasických rozměrů a je tam převis hmatníku nebo jestli je lože tak velké, jak je naznačené na hmatníku.

Bez převisu hmatníku. Doufám, že si nechceš komplikovat život a dělat gibsonovský tenon, i když by to vypadalo parádně.

Taky, jestli bych mohl dostat souřadnice těchto červených bodů?

S těmi červenými body bych si nelámal hlavu, důležitější jsou krajní body na úrovni ořechu a na konci krku (bez zaoblení rohů). To je základ pro šablonu krku.
Ale budiž, 182 / 27,3 .... 232,3 / 26,7 .... 182 / -27,3 .... 232,3 / -26,7.
@ woro 90-1

Jé, bambus, nezapomeň pak dát vědět jak to hraje

To bude ještě pár týdnů trvat, právě se chystám nařezat do bambusového hmatníku drážky pro pražce, HB-snímače RM - Macho už mám. Kutím to v bytě, na balkoně a ve sklepě. Pořádná dílna, to by bylo jiný kafe.
zdr kcr

[vrablc.v]

jasný, ale asi jsem se blbě vyjádřil s tím ložetem.
Lože je celé toho? (označeno červeně)

Nebo co znamená ten oblouček na 18. pražci?

EDIT: šablona hotová
http://sharpet.rajce.idnes.cz/B.C._Rich_Virgo/
