zapojení snímačů

Elektronika, mechaniky, struny, ladičky, ...
Odpovědět
himself
Příspěvky: 1334
Registrován: 26.02.2019 13:21

Re: zapojení snímačů

Příspěvek od himself » 10.11.2021 12:33

Prosím pěkně u nejjednoduššího zapojení (jeden SC, tónová clona a hlasitost) je při max. hlasitosti a otevřené cloně výstup +/- totéž, co leze ze samotného snímače?

Uživatelský avatar
Abu
Příspěvky: 1497
Registrován: 11.01.2009 17:36
Bandzone: http://bandzone.cz/thedirtyraccoons
Bydliště: Praha
Kontaktovat uživatele:

Re: zapojení snímačů

Příspěvek od Abu » 10.11.2021 12:46

Podle toho cemu rikas "+/-". Je to samozrejme (s pripojenym Vol a Tone) trochu nizsi uroven a trochu orezane vysky, protoze snimac je vic zatizen (i potaky v poloze 100% zatezuji zdroj signalu).
Hraju výhradně na šrot.

Uživatelský avatar
bubucci
Příspěvky: 3252
Registrován: 28.02.2010 11:20
Bydliště: Val. Klobouky
Kontaktovat uživatele:

Re: zapojení snímačů

Příspěvek od bubucci » 10.11.2021 12:47

ne, snímač je pořád zatížený oběma poty a ty ovlivňují jeho 'resonant peak' Pokud chceš slyšet rozdíl, kup a nebo si vyrob no-load poty.

Uživatelský avatar
hyenik
Rádce
Příspěvky: 4561
Registrován: 22.11.2010 13:33
Kontaktovat uživatele:

Re: zapojení snímačů

Příspěvek od hyenik » 10.11.2021 13:16

mám tak zapojenou jednu kytaru, muzu to prepnout přímo na jack
jak pise Abu pribude trocha hlasitosti, trochu vysek, nic prevratneho
(a samozrejmě nefungujou potaky, coz je zvlast u volume dost nezvyk)
BGD ≋ Baritone Guitar Dreams
≋Dreams Are Messages From The Deep≋

Placka
Příspěvky: 1058
Registrován: 17.10.2013 12:45

Re: zapojení snímačů

Příspěvek od Placka » 20.11.2021 18:21

Chci vyměnit output jack u svoji Dowiny. Má vestavěný snímač Shadow Ambiance, které má stereo výstup a tím pádem je výstupní jack 4 pinovy a vedou k němu 4 vodiče. Netušíte někdo, jak to zapojit aby to fungovalo? Klidně mi stačí zachovany jen mono výstup.
U 4-ziloveho vodiče předpokládám levý a pravý kanál, zem a čtvrtý vodič nějaké spínání preampu, aby nezral baterku s odpojenym kabelem?
Na netu jsem zapojení zkoušel hledat, bohužel marně...

Uživatelský avatar
torst
Příspěvky: 5948
Registrován: 26.01.2010 14:19

Re: zapojení snímačů

Příspěvek od torst » 20.11.2021 20:04

Jen jedno: Ta samice vydrží rok, dva. Mám s těmito tubusovými jacky špatnou zkušenost.
Pořadí pacientů určuje lékař

jbiker
Příspěvky: 902
Registrován: 28.05.2012 20:58
Bydliště: Jižní Čechy (TA)

Re: zapojení snímačů

Příspěvek od jbiker » 21.11.2021 14:00

No, asi záleží na výrobci. Mám jednu dodanou s origo aftermarket Fishmanem a tři s K&K snímači, vypadají všechny jako Switchcraft a drží léta bez problému.

kmensik
Rádce
Příspěvky: 2949
Registrován: 29.05.2008 8:00
Bydliště: Brno

Re: zapojení snímačů

Příspěvek od kmensik » 21.11.2021 19:05

Placka píše:
20.11.2021 18:21
Chci vyměnit output jack u svoji Dowiny. Má vestavěný snímač Shadow Ambiance, které má stereo výstup a tím pádem je výstupní jack 4 pinovy a vedou k němu 4 vodiče. Netušíte někdo, jak to zapojit aby to fungovalo? Klidně mi stačí zachovany jen mono výstup.
U 4-ziloveho vodiče předpokládám levý a pravý kanál, zem a čtvrtý vodič nějaké spínání preampu, aby nezral baterku s odpojenym kabelem?
Na netu jsem zapojení zkoušel hledat, bohužel marně...
Každopádně je potřeba to propípat, jinak se zapojení nezjistí. Pak sehnat samici se 4 vývody. Existují, dávaj jsem ji kamarádovi do kytary a dost jsem ho tím zmátl. Nevím, kde jsem ho koupil. Asi tady:
https://shop.sollerguitars.com/product_ ... 4d7kl4i394
Raději bych opravil ten původní jack. Je nefunkční?


Uživatelský avatar
frytol
Příspěvky: 720
Registrován: 8.10.2008 16:24

Re: zapojení snímačů

Příspěvek od frytol » 12.12.2021 15:44

Můžete mi prosím někdo poradit, jak zapojit 2 HB, 1 volume push-pull na single snímače a 3 Way switch?

Měním vlastně jen přepínač z klasickýho blade přepínače (https://imusicdata.cz/prepinac-3-poloho ... sSEALw_wcB) za tenhle - https://lovemyswitches.com/taiway-dpdt- ... hort-shaft
Elektronika funguje, jen to potřebuju napájet na ten novej a bohužel žádný wiring diagrams jsem nenašel.

Díky!

Uživatelský avatar
bubucci
Příspěvky: 3252
Registrován: 28.02.2010 11:20
Bydliště: Val. Klobouky
Kontaktovat uživatele:

Re: zapojení snímačů

Příspěvek od bubucci » 12.12.2021 23:43

Zapojíš to klasicky jako HB akorát ty jejich 2 a coil-split dráty připojíš na kraj DPDT přepínače, který si uprostřed spojíš se zemí. Popř. na každou stranu jeden snímač a můžes si vybírat, který rozepneš.

Uživatelský avatar
frytol
Příspěvky: 720
Registrován: 8.10.2008 16:24

Re: zapojení snímačů

Příspěvek od frytol » 13.12.2021 9:18

Mám to teď takhle - https://www.seymourduncan.com/images/wi ... VppSPL.jpg , takže ten DPDT switch jen vyměním a napojim stejně?

kmensik
Rádce
Příspěvky: 2949
Registrován: 29.05.2008 8:00
Bydliště: Brno

Re: zapojení snímačů

Příspěvek od kmensik » 13.12.2021 11:33

Podívej se na výkres toho nového přepínače, jak má číslované vývody.
Spojíš 2 a 5 a připájíš tam ten drát, co šel na střední spojený vývod starého přepínače.
Na 3 připojíš přívod od jednoho snímače a na 4 od druhého. 6 a 1 nepřipojovat.

Uživatelský avatar
frytol
Příspěvky: 720
Registrován: 8.10.2008 16:24

Re: zapojení snímačů

Příspěvek od frytol » 13.12.2021 12:19

Perfektní popis! Moc děkuju. 🙏🏼

Uživatelský avatar
volfi
Příspěvky: 789
Registrován: 28.11.2014 23:58
Bydliště: Č. Budějovice

Re: zapojení snímačů

Příspěvek od volfi » 3.01.2022 15:42

Zkoušel jste někdo kombinaci klasických EMG a EMG-X? O co mi jde, leží mi tu EMG66 a EMG85-X, EMG66 používá pasivní tónovou clonu 25K a EMG85-X používá aktivní VLPF. Chtěl bych to dát na LP s tím, že ke každýmu snímači bych dal tu clonu, co k tomu patří.
Vidíte v tom nějaký problém nebo by to bylo OK?
A. RIG: Michnov no. 4 (EMG 81X + HAX), Gibson LP studio (EMG 85X + 66) --> Crybaby Clasic, Polytune, SMG Cockblocker, Maxon OD808, Boss CH1, TC Flashback mini, TC Spark mini, Pigtronix Gatekeeper --> Victory Vx Kraken + HDR 112 (creamback)
B. RIG: under construction

Uživatelský avatar
bubucci
Příspěvky: 3252
Registrován: 28.02.2010 11:20
Bydliště: Val. Klobouky
Kontaktovat uživatele:

Re: zapojení snímačů

Příspěvek od bubucci » 4.01.2022 8:27

no problemo

Uživatelský avatar
innerself
Příspěvky: 1690
Registrován: 20.04.2013 19:13

Re: zapojení snímačů

Příspěvek od innerself » 4.01.2022 9:22

Stejně nejvíc lidí asi teď šokovalo (včetně mě), že x série používá aktivní clonu :D Podle mě i lidi, který dávaj testy na netu x série vs. originál, jenom přepojili samotnej snímač a jinou clonu tam nikdo ani necpal :D
Apce: Peavey JSX, Peavey 6505(+), Peavey 3120, Laney TF700 (mk. I)
Reprobox: Mesa Recto Traditional 4x12
Krabičky: Demon Ts808/ Ts9, Boss Ns-2
Kytara: B.C. Rich Warlock NJ Deluxe (SD AHB-2)

Uživatelský avatar
innerself
Příspěvky: 1690
Registrován: 20.04.2013 19:13

Re: zapojení snímačů

Příspěvek od innerself » 19.01.2022 15:31

K čemu jsou tyhle kondíky u volume poťáků?
Měla to v sobě jak kytaristovo stará ibanez z roku 2002, tak i tovární Kramerka assault 220 viz fotka .
Apce: Peavey JSX, Peavey 6505(+), Peavey 3120, Laney TF700 (mk. I)
Reprobox: Mesa Recto Traditional 4x12
Krabičky: Demon Ts808/ Ts9, Boss Ns-2
Kytara: B.C. Rich Warlock NJ Deluxe (SD AHB-2)

Uživatelský avatar
Abu
Příspěvky: 1497
Registrován: 11.01.2009 17:36
Bandzone: http://bandzone.cz/thedirtyraccoons
Bydliště: Praha
Kontaktovat uživatele:

Re: zapojení snímačů

Příspěvek od Abu » 19.01.2022 15:34

Tzv. treble bleed. Zabranuje ubytku vysek pri stahovani volume. Kompenzace vlivu parazitni kapacity kabelu.
Hraju výhradně na šrot.

Uživatelský avatar
innerself
Příspěvky: 1690
Registrován: 20.04.2013 19:13

Re: zapojení snímačů

Příspěvek od innerself » 19.01.2022 16:06

Díky :D
Apce: Peavey JSX, Peavey 6505(+), Peavey 3120, Laney TF700 (mk. I)
Reprobox: Mesa Recto Traditional 4x12
Krabičky: Demon Ts808/ Ts9, Boss Ns-2
Kytara: B.C. Rich Warlock NJ Deluxe (SD AHB-2)

kodl258
Příspěvky: 454
Registrován: 7.07.2010 18:38

Re: zapojení snímačů

Příspěvek od kodl258 » 23.01.2022 21:11

Nějak mě přestala bavit P90 u krku mého telete, takže jsem rozhodl, že tam namísto něj dám dva stratovské snímače. A když už se v tom budu vrtat dám tam push-pull na přepínání paralelně/sériově. Jako inspiraci jsem použil tohle zapojení. Jenom namísto Tone pro jednotlivé snímače tam bude master Tone.

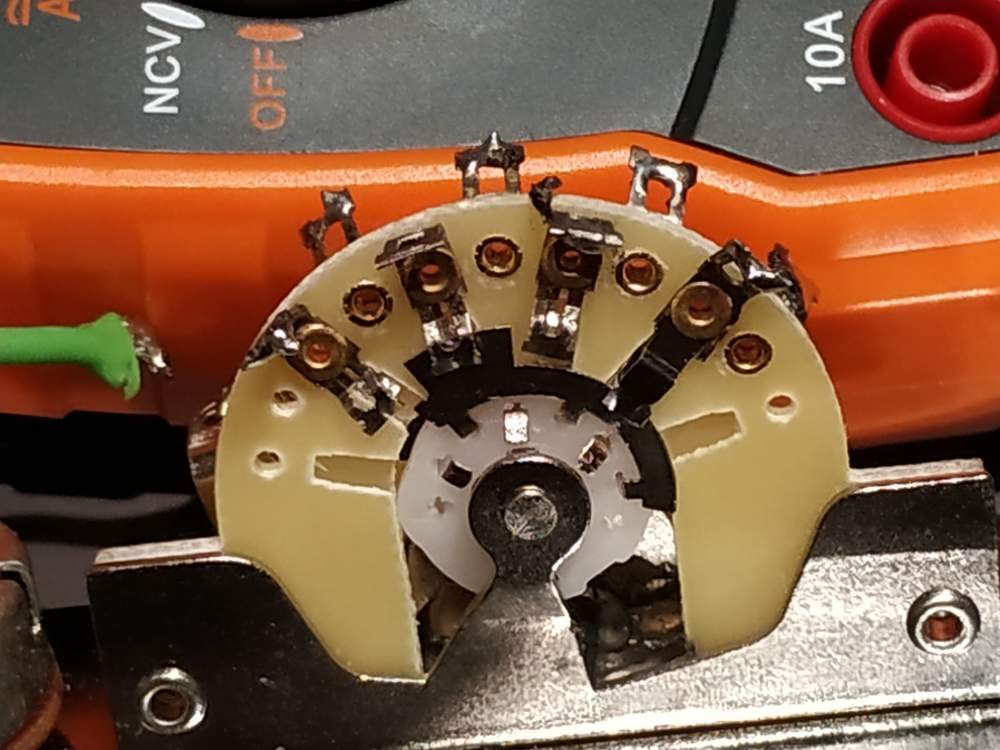

Tak jsem to všechno pěkně sletoval a nefungovalo. Nemohl jsem najít chybu, tak jsem to drátek po drátku rozletoval a neustále měřil a měřil a furt kraťas. Už jsem to chtěl rozšlapat, když mě napadlo proměřit nový pětipolohový přepínač, který jsem tam dal. A ejhle výstup na jedné straně byl spojený s výstupem na druhé straně. Dvě že tři pacek, za které tam tu kontaktní plochu drží byly ohnuté obráceně, takže dělaly propojení s kontaktní plochou na druhé straně přepínače. Na druhé straně to samé. Ohnul jsem je obráceně, směrem k osičce - viz. foto níže. Teď už ty strany spojené nejsou, takže by to snad mělo fungovat. Už jsem ale neměl sílu to letovat zpátky. Snad zítra. Nevím jestli to propojení obou stran je standard nebo ne. U normálního stratovského zapojení by to bylo jedno, ale tady musí být obě strany nezávislé. Tak třeba to někomu ušetří trochu času a nervů, když narazí na podobný problém.
