Stavba lampové hlavy(ičky) - rady, postup...

[core88]

tady to máš česky ale je tam jen příkon
http://www.tme.eu/cz/details/rsm954-p-5 ... 89b9a21c61

[Stanley06]

a to je takovej problém si dopočítat ten proud? stejně to nebudeš navrhovat přesně na to na co to bude, ale musíš tam nechat rezervu

[rudie]

jen tak mimo téma

pěkný zdroj pro preampy, či efektové pedály s elektronkami.

http://www.gmelectronic.eu/kte/1104.pdf

EDIT:
Myslel jsem tohle ale hodit se muže oboje ..

http://www.bader-frankfurt.de/nix/netztnixie3.GIF

[syneda]

jaka má být u toho výstupního trafa dolní frekvence?

[core88]

20Hz

[Stanley06]

20Hz

ale, pán je hifista na kytaru ti v pohodě stačí od nějakých 60, 70 Hz, se podívěj kolik zahrajou kytarová repra, na 20Hz bude zbytečně velké jádro a moc materiálu

[syneda]

tak se rozhodnete uz jsem jim napsal 100, protoze jsem to cet na tubetownu, na to mi odepsali jestli to neni moc tak pak jsem to opravil na 20 ted 60 je teda tech 60 na sto procent??

[core88]

že si to ty tak tobě bude stačit 60

[Moleek]

1) jde pouze o to jak jsi na tom ty se zkušenostma, protože se to musí líbit v první řadě tobě, dovolil bych si tvrdit že ten rozdíl stejně nepoznáš, pokud to nebudeš mít přímo vedle sebe, na dvou uplně stejných aparátech se stejným reprákem a nastavením. Je sranda jak se řiká že prostě ges ne, blatná ne, když už něco tak aspoň Hammond, dokud mi někdo neukáže zvukovej test nebo to srovnání neuslyšim na vlastní uši tak si to klidně budu nechávat motat v blatnej (ano, nedělám vintage aparáty a zkušeností mam málo, ale měl jsem blatnou ve spoustě aparátů a ten aparát šel vyladit tak aby hrál "jak má")

Měl jsi blatnou i v tom MR-50, popřípadě v Bulldozeru? Na kolik tam tak vyjde nechat si namotat výstupák pro 2x 6L6

[Stanley06]

v MR50H ne, ale v Bulldozeru jsou teď čerstvě namotaný trafa na 2xEL34, je to dimenzovaný na 60W a napájecí + výstupák vyšly na cca 2,5 tisíce

[Moleek]

v MR50H ne, ale v Bulldozeru jsou teď čerstvě namotaný trafa na 2xEL34, je to dimenzovaný na 60W a napájecí + výstupák vyšly na cca 2,5 tisíce

To je slušný.. Díky za info

[syneda]

tak v TPB blatná mě budou trafa stát výstupní 597 a síťové 620 + postovné a balné což si myslim není špatne ne? psal jsem i barserkerovi ole neozval se mi. Takže to asi objednám z té blatné. Jak dlouho jim tak trvá než to namotají?
EDIT: a jeste se chci naposledy zeptat jestli ty parametry jsou správně přece jen 600 se neválí na ulici: primární vinutí 4000-5000Ohm, Bias 70mA DC, sekundární 4, 8, 16 Ohm, dolní frekvence 60Hz

[pavmar]

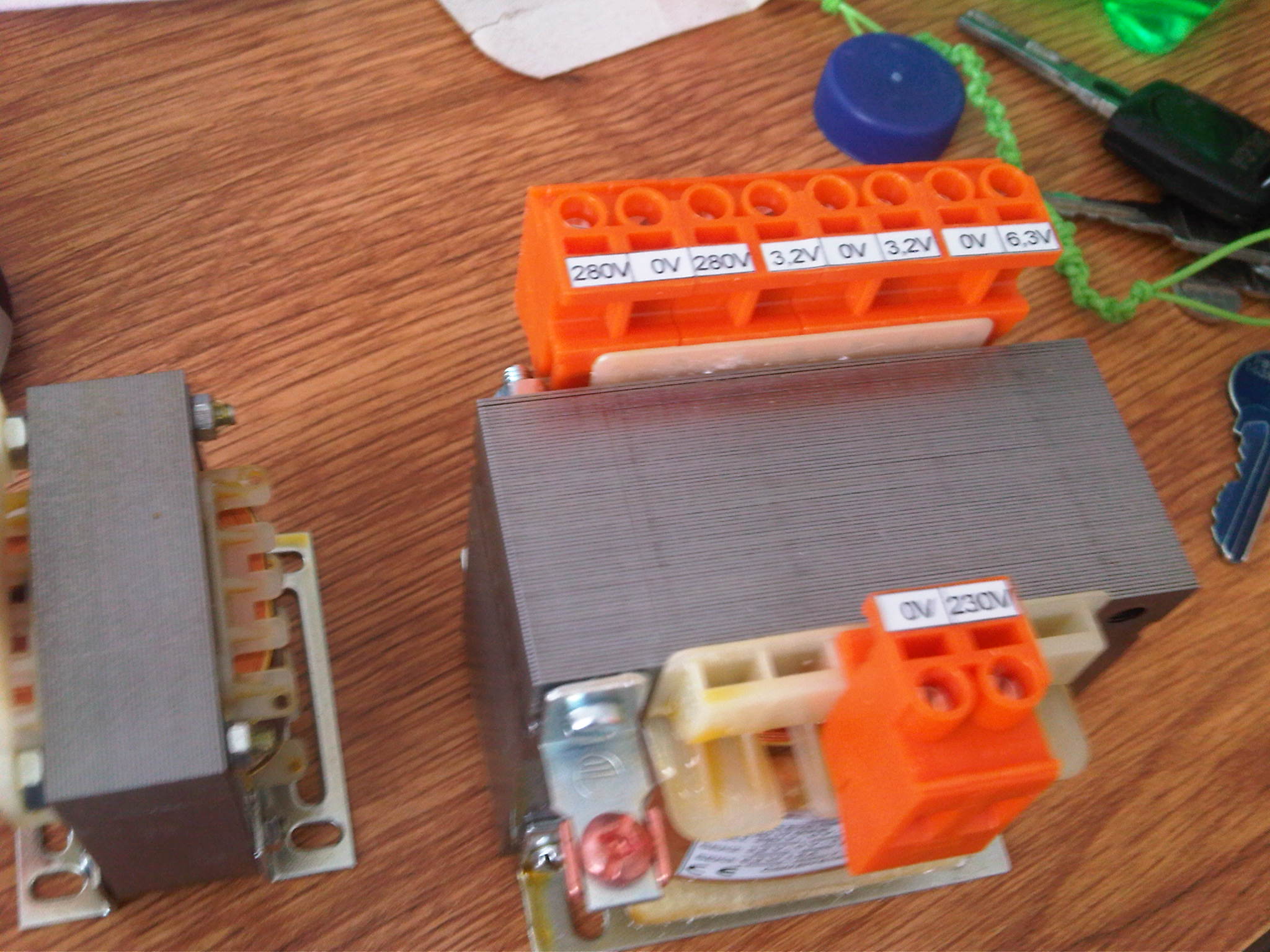

Ahoj dnes dorazilo napájecí trafo a tlumivka ze silveratech naprosto precizní práce, děkuji všem co mě donutili zahodit napájecí trafo ze starého rádia a zesíku protože ta pohoda s prací s novým trafem je k nezaplacení... a určitě i bezpečnost. na starém trafu popraskaná izolace na vývodech a podobně řešit nějak připojení vodičů na volné vývody anodového napětí a podobně... zde precizní svorkovnice kde téměř nehrozí při měření a upravach dotyk s vodičem... cena napájecího trafa a tlumivky i s poštovným 1100kč. Jedná se o zdroj pro 5w zesík s 1xEL84, a to nemluvím o protokolu o zkoušce. ještě jednou díky chlapy.
P.
Mimochodem v pondělí objednáno a další pondělí u mne.

[syneda]

kde sis to nechaval namotat?

[pavmar]

kde sis to nechaval namotat?

trafo a tlumivka ze silveratech

[syneda]

a jo sry prehlid jsem to

[pavmar]

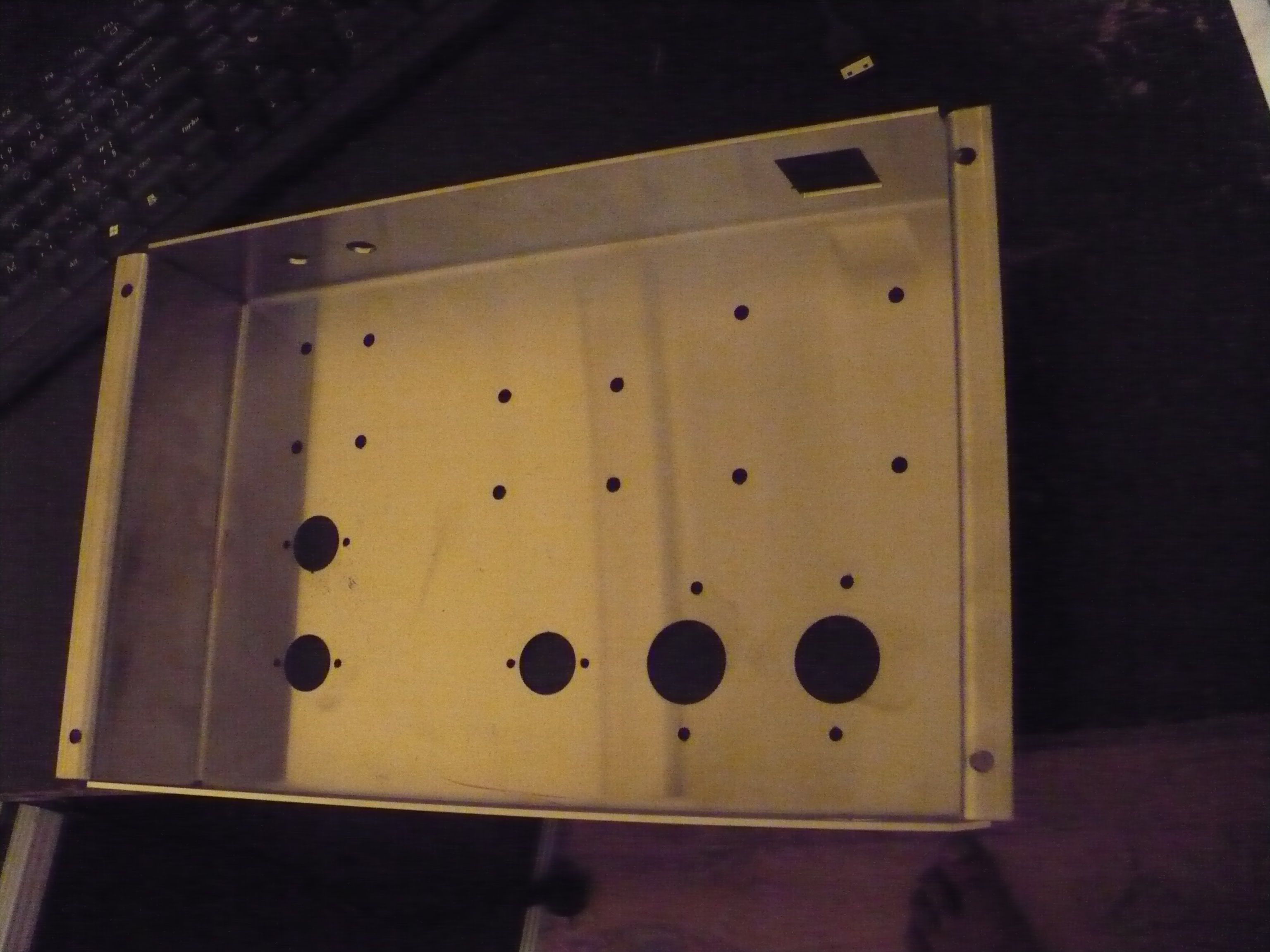

Zdary dnes jsem si přivezl chassy na 5WSE EL84 už se teším na realizaci jen musím vyvrtat 2 otvory na které zapoměly jsem zvědav jak to pujde do anticoro plechu 1,5mm chassy mě vyšlo na 400kč na pivo včetně ohybání je to páleno laserem. naprosto čistá práce, příště musím přidat toleranci k otvorum jsou malinko těsnější a pilník to spravý součástky doma tak hurá do stavby

[pavmar]

Nebude někdo objednávat z TT podilel bych se na poštovném potřebuji par drobností
více na SZ
edit: Nebo objednám já a někdo se muže přidat ke mě.
PM

[vercajg]

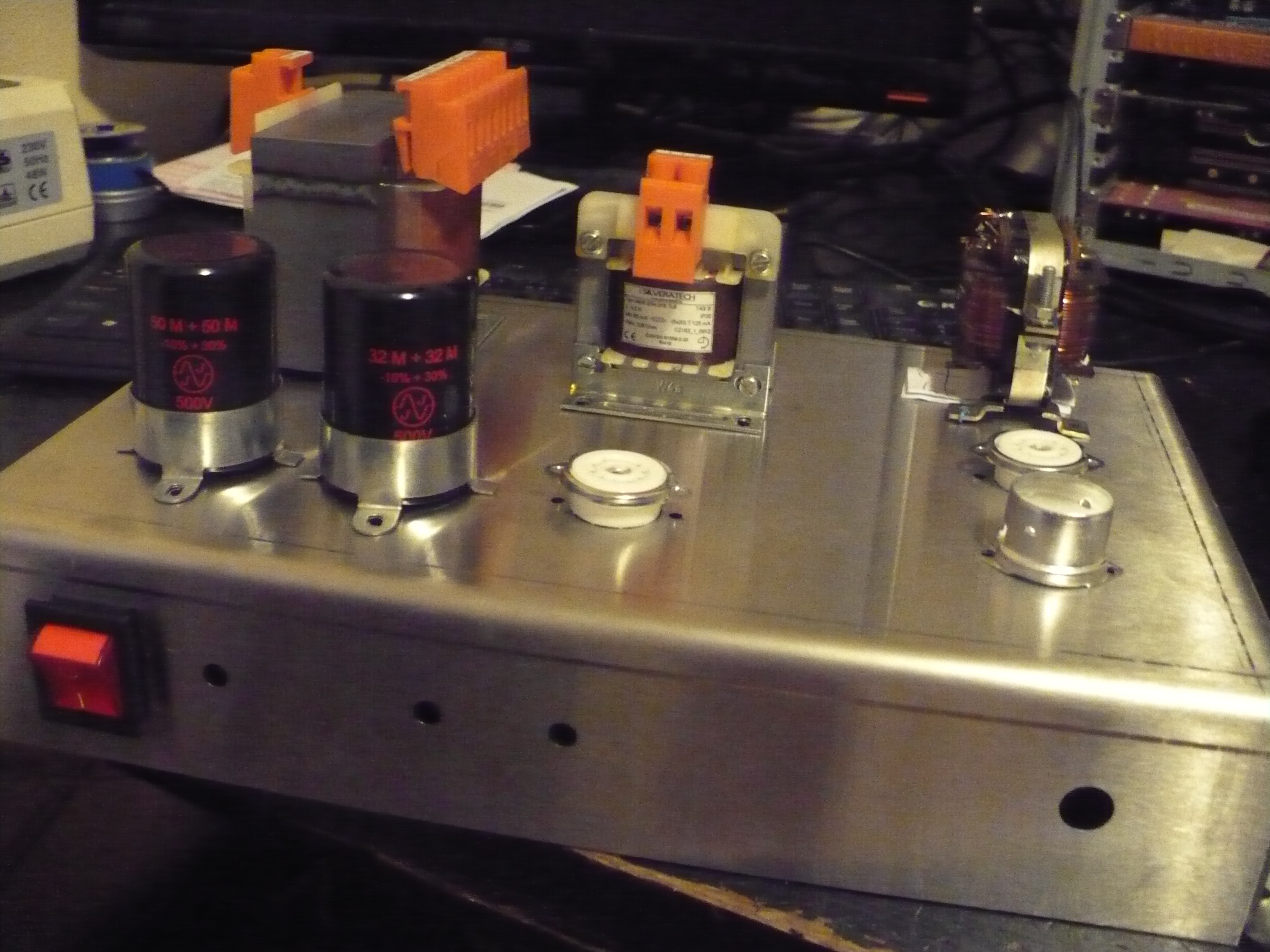

Vypadá to pěkně. Kde sis nechal dělat šasi a co to je za výstupák?

[pavmar]

chassy je od kamaráda co dělá na laseru možná bych občas něco protlačil za levno když by byl zájem,... ale nemužu udělat seriovku a výstupák je z nějakého německého radia co mělo EL84 koupil jsem ho na aukru za 120Kč tak jsem zvědav jinak mam ještě jedno z bulharského A104 taky EL84 tak uvidíme jak to bude hrát.
Těším se ted zvětšuji otvory kde jsem neudělal toleranci a nechal je udělat moc přesné - příště ještě že mám správný nástroj "Dremel" tak to jde v pohodě. ještě musím vyřešit nějaké tlačítko na přepínání korekcí... na to jsem zapoměl a musím je vyvrtat...

EDIT:

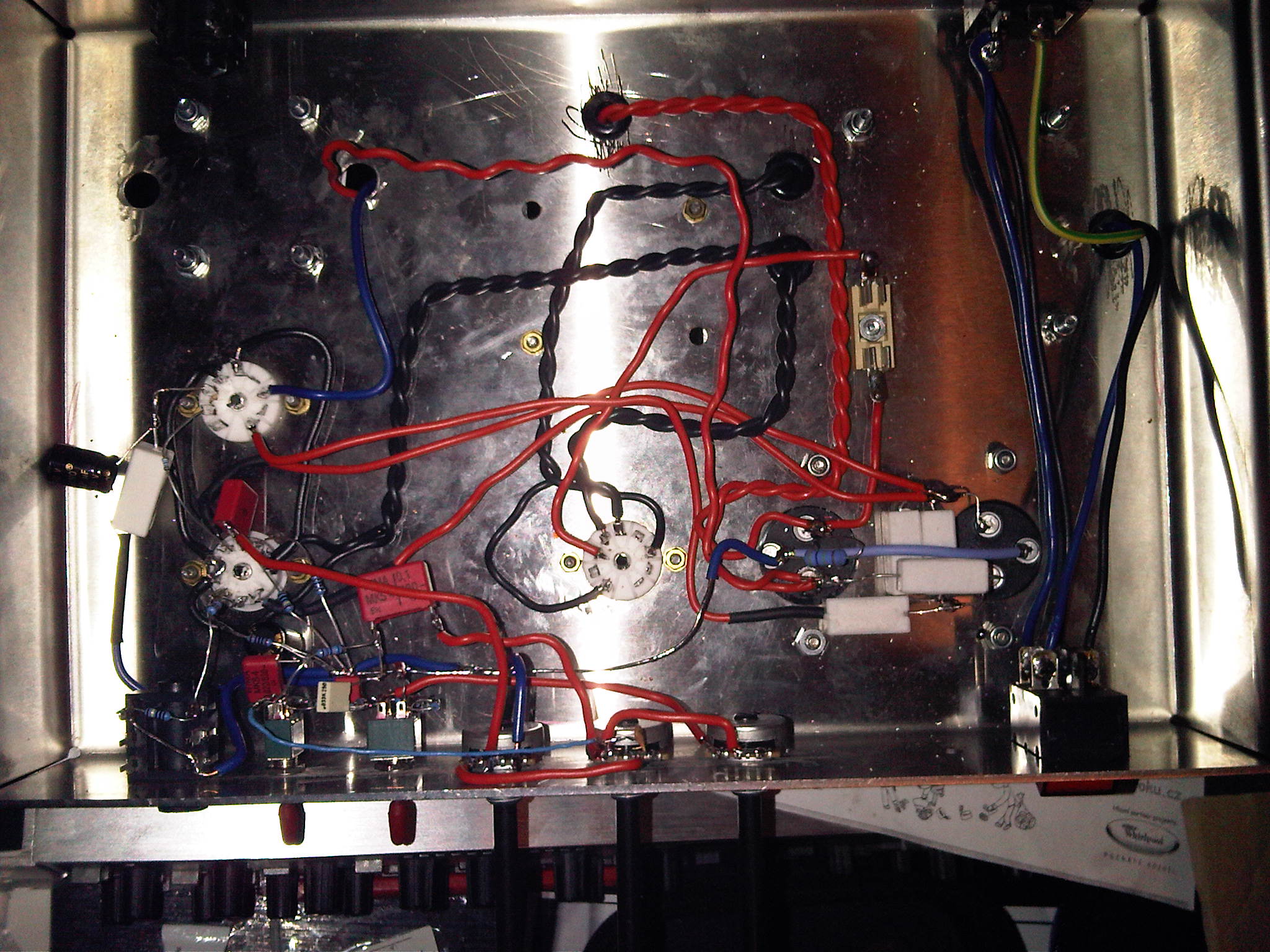

Už drátuji příště to bude lepší...
