[Dan Rohanský]

Tak jasně, už mám od Cora zapůjčeno topení.

A jsem teď trochu zmaten výsledky, co mi vychází. Pověz, kolik jsi kde naměřil?

[kajetan]

Na vstup zesíku připojit nf generátor a nastavit 1 kHz, na výstup připojit jmenovitou zátěž a k ní paralelně připojit voltmetr a výstupní výkon spočítat ze vzorečku : http://elnika.sweb.cz/mereni/vystup_vykon.htm

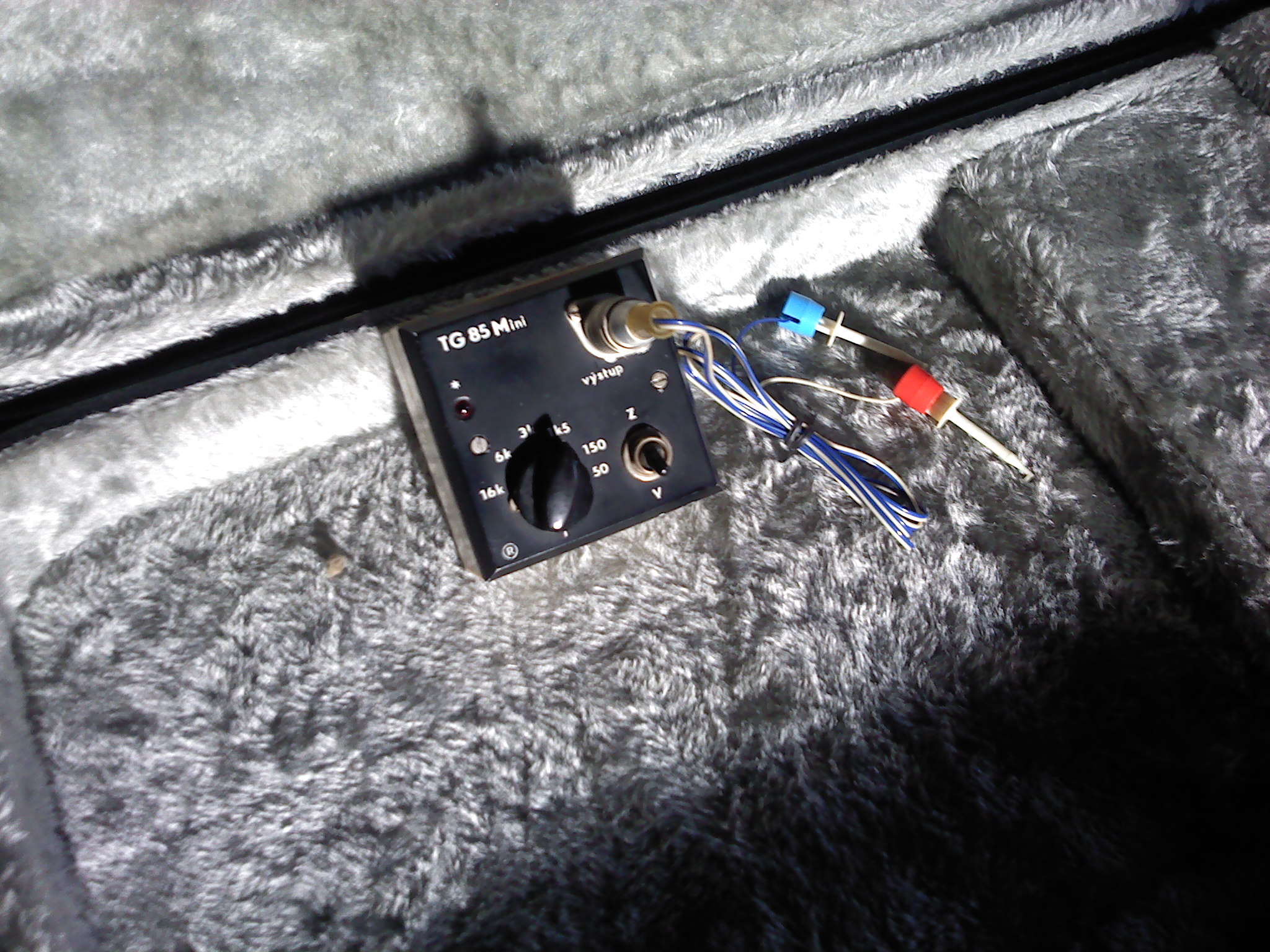

Já používám na informativní testování ampíků jednoduchej dělanej mini generátor TG85 co byl kdysi ve starým Amáru.

[Dan Rohanský]

No ovšem, ale u basového zesilovače asi nebudu měřit na 1 kHz ne?
Mně zajímalo jestli jsi neměřil třeba ještě proud lampou...
Při 50Hz a max signálu z pc jsem na 4Ohm odporu naměřil kolem 1,5 W, při zátěži 16 Ohm to bylo 8,5 W a lampou teklo 105 mA (AC).
Můžu přemostit dolní propust co v zesilovači mám a měřit při 1 kHz, ale otázkou je kdy můj multimetr měří lépe...

[kmensik]

Cvičně nám řekni, jaké je anodové napětí. Pokud je třeba 300V * 0,105A = 31,5W výkonová ztráta elektronky. Z toho by výstupní výkon mohl být cca polovina? Možná není zes vybuzen na max.

[Dan Rohanský]

Anodové napětí DC naprázdno 344 V při provozu 308 V při 4 Ohm zátěži, při 16 Ohm zátěži 268 V v provozu a AC na anodě při provozu 55 V (16 Ohm).

[core88]

já by sem to tipnul bud na slebej vstupní signál . Z NTB může jít tak 300mV. A nebo ten zesík má na 50Hz docela velkej útlum.

[kmensik]

Rozkmit 55V je nápadně málo, to když vydělíš převodním poměrem trafa tak z toho nezbude nic. Na první pohled nevybuzený konec, na druhý pohled přetížený konec. Kontroloval jsi právě to trafo - poměry vinutí - jestli sedí na impedanci lamp a zátěže?

[Dan Rohanský]

Já bych si spíš tipoval špatný převod trafa, nevycházelo mi to ani při normálním měření samotného výstupáku. Ale bylo to v tesle mono 130 takhle, tak jsem to neřešil a použil...
Jak to tak vypadá, čekají mě investice do obou traf
Na druhou stranu to hraje pěkně.

[kmensik]

Nepředbíhej, předimenzované výstupní trafo je výhoda, jen ho správně zapojit.
Jednak Mono 130 měl 4 koncové lampy, ty máš jen 2, takže tím je impedance konce dvojnásobná (na 4ohm výstup bych připojil 8ohm zátěž). Pak ty 6p7s mají 6kohm, zatímco EL34 se zatěžují i pod 4kohm, takže zase 1,5x rozdíl. Takže pokud to máš i správně zapojené podle původního schemata, máš možná převodní poměr 3x špatně, sorry, snad se mýlím. Podle schematu je tam těch výstupů nějak moc, tak bych to stejně znovu přeměřil, abys repro náhodou nevěšel na 100V výstup. Které piny výstupáku máš zapojené?

Já jen teoretizuju ze známých fakt, někdo tomu tady určitě rozumí líp a hlavně s konkrétně těmato trafama dělal, já ne.

[kajetan]

No tak to je těžko radit, kór když výstupák není impedančně přizpůsoben použitým lampičkám.
Je nutno vycházet z původního návrhu zesilovače a také jeho frekvenční chrakteristiky. Basové zesilovače mají frekvenční rozsah 10 Hz - 18 kHz a pod. Jinak je tomu pak u repráků, třeba jeden basový reprák má frekvenční odezvu 38 - 800 Hz a jiný jede frekvenčně vejš .

Při měření max. výstupního výkonu zesilovače je zapotřebí koncový stupeň dostatečně vybudit signálem 1 kHz dokud nezačne zkreslovat. Pokud jsou pak v signálové cestě použity nějaké specielní pásmové propusti, tak ty je nutno pro informativní měření " bastl - zesilovače " vyřadit.

[vercajg]

Nepředbíhej, předimenzované výstupní trafo je výhoda, jen ho správně zapojit.
Jednak Mono 130 měl 4 koncové lampy, ty máš jen 2, takže tím je impedance konce dvojnásobná (na 4ohm výstup bych připojil 8ohm zátěž). Pak ty 6p7s mají 6kohm, zatímco EL34 se zatěžují i pod 4kohm, takže zase 1,5x rozdíl. Takže pokud to máš i správně zapojené podle původního schemata, máš možná převodní poměr 3x špatně, sorry, snad se mýlím. Podle schematu je tam těch výstupů nějak moc, tak bych to stejně znovu přeměřil, abys repro náhodou nevěšel na 100V výstup. Které piny výstupáku máš zapojené?

Já jen teoretizuju ze známých fakt, někdo tomu tady určitě rozumí líp a hlavně s konkrétně těmato trafama dělal, já ne.

Výstupák z Mono 130 nemá 4ohmový výstup. Má 8, 16ohm a 100V výstup. A pak tam je ještě zpětnovazební vinutí.
Jinak to síťové trafo z rádia je hodně slabé pro toto zapojení.

[Dan Rohanský]

Takže tu máme stěží 16 Ohm výstup, spíš ještě kousek víc. Myslím že ty lampy trochu zatěžuju
