Výměna snímačů

[Bejk]

Vypadá to, že ty žluté asi vedou od snímačů, ale proč jsou oba dva drátky co z toho vedou (červená a bílá) na prostředním kontaktu poťáků, to nevím

[kmensik]

Ten poťák není zapojený jako klasická tónovka, ale coil tap. Možná ještě s tónovkou dohromady.

[Bejk]

Na coil tap tam ale potřebuješ push pull poťák, který má víc kontaktů a nebo nějaký pdt přepínač ne? Buď to tam nevidím a nebo to je to nějaké zapojení o kterém nevím?

[Abu]

nebo to je to nějaké zapojení o kterém nevím?

B je spravne
Je to jednoduche - jezdec potaku das na zem, jeden konec drahy pres kondik vedes na vystupni signal (= tonovka) a na druhy konec drahy das prostredni vinuti humbuckeru (= coil tap).

[Bejk]

Ahaa tak to jsem rád, že jsem se zase dozvěděl něco nového. Nevíš o schématu, kde bych to viděl nakreslené a nebo pod jakým pojmenováním to hledat alespoň? Já to všude našel jen s push pull poťákem a podle tvého popisu si to dovedu představit jen částečně asi... Takže na tom poťáku bude: na prostředním kontaktu drátek, kterej povede na zem. Vpravo (například) bude kondík a dál to povede na výstup a vlevo budou 2 dráty z HB, které budou "rozpínací". Takhle to bude vypadat? A fungovat to bude jako tónovka, ale čím více se budu blížit k tomu levému kontaktu, tak tím víc se z toho HB bude stávat singl a v krajní poloze pak bude úplně rozepnutej? Nebo si ten zvuk představuju špatně?

[Abu]

Predstavujes si to uplne spravne. Akorat to rozepnuti "na singl" se deje opravdu az na konci drahy, takze dejme tomu 1-7 to je jako obyc tonovka, na 8 to zacne "singlovatet" a na 10 je to coil tap.
Schema ted nemam cas hledat.
Ale jestli chces studovat ruzne zapojeni kytarovych snimacu, tak tady je material na nekolik let - http://www.geocities.jp/dgb_studio/Tone_e.htm

Edit - tak jsem to nasel, je to konkretne tohle - http://www.geocities.jp/dgb_studio/1hvari_e.htm#2

[Bejk]

To já úžasná stránka, ale asi budu potřebovat chvilku se na to dívat, protože je to teď napoprvé trochu nepřehledné schéma . Díky za nové informace.

[Konpal]

Takže takhle Údajně jsem ten snímač tedy zapojil správně, ale teď mají oba jinou citlivost, takže se k sobě vůbec nehodí. Mám to prej dát jednomu týpkovi, co je přes tyto věci machr a on že mi to dá do pořádku, ten jeden trochu utlumí a ten druhý zvýší..Bo tak nějak mi to bylo řečeno

[Bejk]

Joo, to je tak když nevíš co děláš. Stačilo se třeba jen zeptat nebo si o tom něco přečíst. Teď pozdě bycha honit. Teď tě celá výměna snímače a jeho následná úprava vyjde nejspíš dráž než když bys to dal hned na začátku profesionálovi a nebo jen někomu kdo o kytaře a elektrice něco ví. Alespoň jsi se poučil, tak ať to machr opraví a můžeš hrát.

[pedrush]

Je taky možné, žes ty potenciometry přehřál když jsi pájel uzemnění a podobně, taky mi to dělalo když sem poprvé vyměňoval snímače.. Docela dost to bylo i tou pájkou, ale to není žádná výmluva. Pak hrál jeden jinač než ten druhý, ale vyřešila to výměna potenciometru a cajk. Takže na to bacha, nikdy to s tou pájkou a cínem nepřeháněj, musí to být na jeden, dva pokusy, jinač už hrozí docela riziko, hlavně u těch méně kvalitních součástek

[haggard]

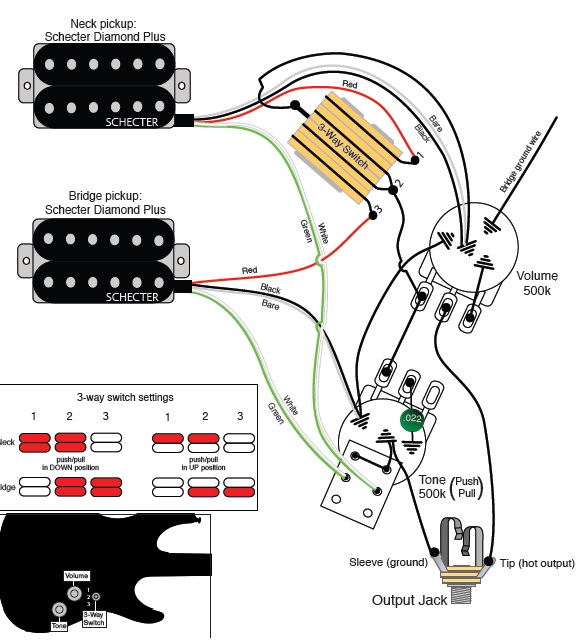

Taky se chystám na výměnu snímače u kobylky. Potřeboval bych poradit se zapojením. V přiložených obrázcích je videt jak to mám zapojené

současné zapojení

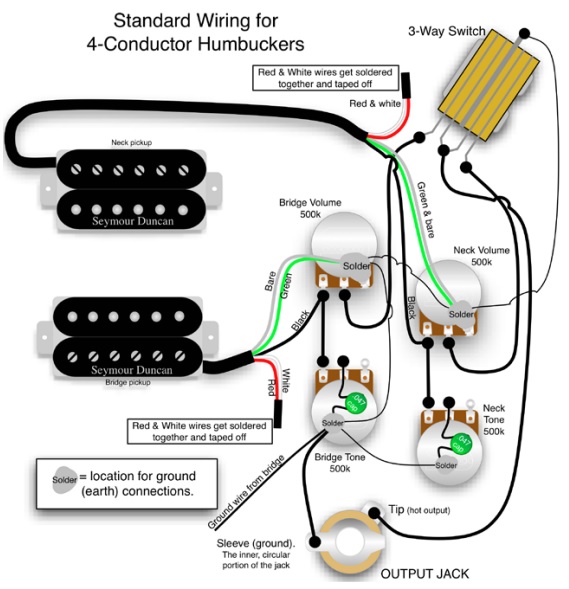

a na dalším jak by měl být zapojený nový snímač

nový snímač

Mate mě, že ten nový to má vedený jinam, než jak to mám na kytaře teď nebo je to v podstatě stejný?

Děkuji za rady

[MilanT]

Nemate tě to a je to v podstatě něco jiného. Tedy snad tomu správně rozumím, ale ty nebudeš jen měnit snímač, ale zrušíš možnost rozepínání obou snímačů a budeš přidávat pro druhý snímač potenciometr hlasitosti a clony?
V tom druhém případě ty totiž spájíš dohromady červený a bílý kablík ze snímače a tím z něj uděláš dvouvodičový bez možnosti ho rozepínat.
Proč ten nový kobylkáč nezapojíš stejně jako ho máš teď?

[haggard]

Jo já zapoměl, že ten obrázek je jediný co jsem našel, ale chci to zapojit stejně jak to mám. Takže u toho nového snímače je jen rozdíl v barvách ale zapojím to stejně nebo i ty barvy sedí?

[kmensik]

Barvy jsou jinak. Místo červeného jde k přepínači černý, na plášť poťáku jde místo černého zelený+stínění, spojené červený a bílý jdou k push-pullu.

[Peťan V.]

Přesně jak píše Kmensik. Tady na tom obrázku je jenom jeden snímač, takže černý jde jinam, ty ho dáš na přepřínač.

[haggard]

Super. Děkuju Vám za radu

[jenik.ha]

Prosím o radu. Nechal jsem vyněnit svoje EMG za Seymour Duncan Blackouts AHB-3(Mick Thomson signature). A kytara se vrátila a ty snímače jsou namontované znakem S směrem ke krku, ale všude kde jsem to viděl po Youtube včetně majitele je S směrem ke kobyle jako např. zde , může to takto být nebo ty snímače budou hrát blbě.
Moc díkes

[MrB14ck]

řeknu ti to takhle: nepoznáš to...

[martina72]

Rád se poučím. Opravdu se vyrábějí nějak selektivní snímače? Jednotlivé vložky do jádra cívky jsou z jiného materiálu a jiné délky, takže jinak reagují na strunu E nebo e?

[José]

Staggered-pole singly? Když používáš motaný géčko k nezaplacení..
