Technické Výkresy Kytar.....

[lathur]

Helloubojs, tak jsem brouzdal po netu a jak pořád někdo hledá plánek na todle a zase na támdle to, tak na týhle stránce nějaký jsou : https://sites.google.com/site/guitarpla ... fender-ish a jsou tam i pdf i dwg .
Tak já zas něco najdu ...Lath...

[kocour]

Tak já zas něco najdu ...Lath...

Pochválen buď, La Thure, pilný hledači.
Jak je vidět, začíná pomalu stoupat inflace i v oběhu plánů a výkresů.
Zatím jsem toho moc neprošel, ale je to sbírka s ručením omezeným, před použitím radši překreslit 1:1
-kcr-

[lathur]

Díky,už se i červenám-taková pochvala od samotného Kocoura, to je pohlazeníčko...Lath...

[trabbi]

Čaute Home-Madeři,
Nevíte někdo, kde sehnat výkres na Warwick Corvette? Ta basa je super, ale jsem jenom student, tak bych si ji rád vyrobil..

Dík moc..

[kocour]

Ha, student
Tak samozřejmě nebude problem si podle decimetrového rastru udělat obrys těla Corvettky 1:1 na papír nebo přířez budoucí šablony.:

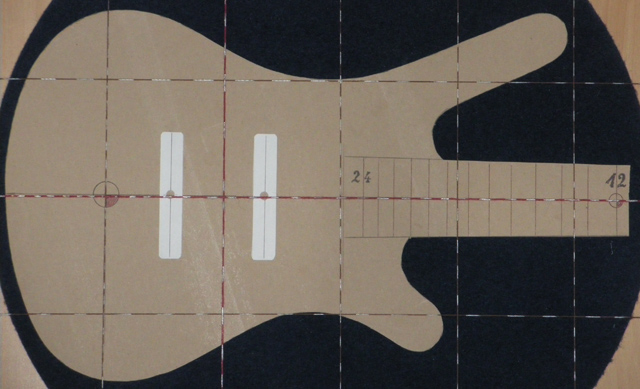

Corvette Bass Body

Polohy snímačů k nulovému bodu kobylky jsou 56 a 136 mm

Konkrétně jde o tento 5-strunný model

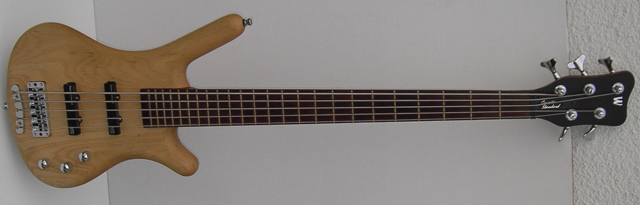

Corvette 5-string Bass

a ještě detail:

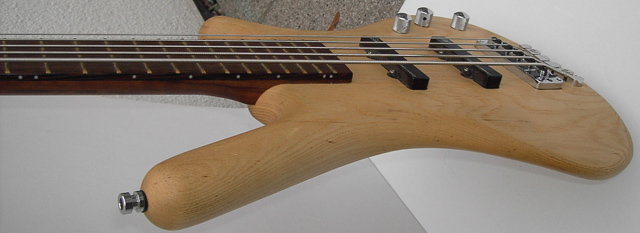

Corvette Bass neck to body

-kcr-

[trabbi]

Dobrý Kocoure.. Dík, jdu na to..

[kocour]

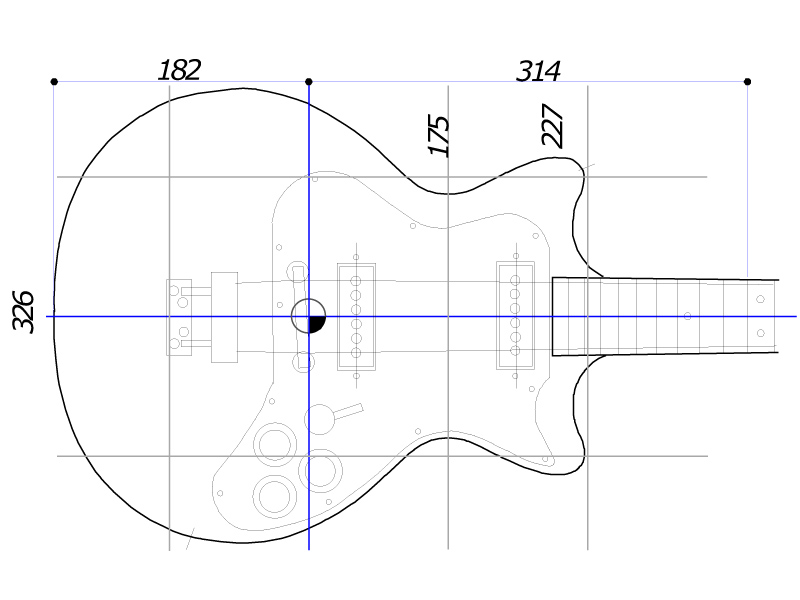

Framus Hollywood v dm-rastru:

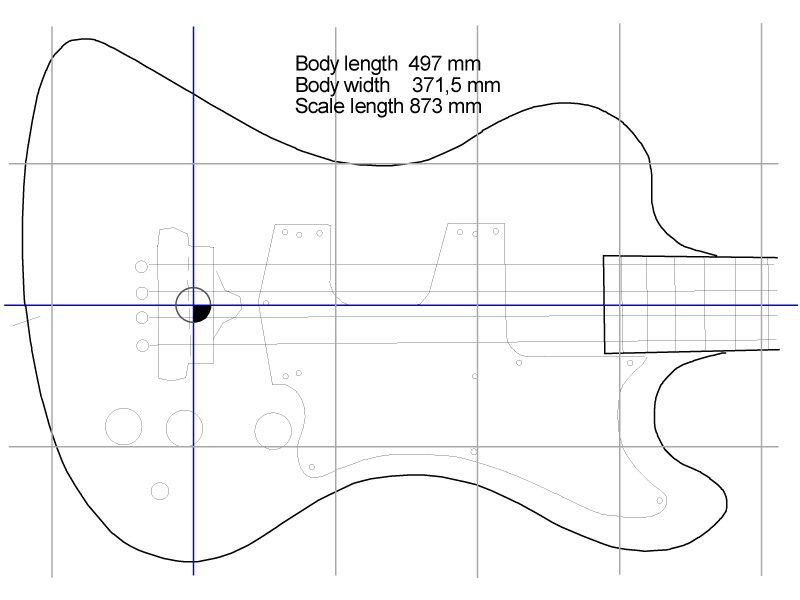

a Gibson RD-Bass v dm-rastru:

[kocour]

Výkresy a tipy pro "Cigar Box" nástroje najdete zde:
http://www.cigarboxnation.com/page/free-plans
A download "A Guide to Advanced Cigar Box Guitar Making" stojí za pozornost, najdete tam hodně metod, ze solidní kytarářské praxe.

A complete guide spanning 179 pages that covers the complete design and construction of a top end solid body electric cigar box guitar. This book discusses in detail such topics as wood selection and storage, design considerations, hardware selection, neck carving, finishing, electronics, final assembly, and set up. Read this if you want to take your guitar making to the next level. Totally free.

[ITIetalista]

Nazdar kluci nenasiel nahodou nekdo na nete vykres na jim root telecaster a na ibanez glaive alebo mtm10/100? chcel by som sa na to pozriet ci by som to zvladol urobit .
PS: co vsetko (naradie) treba na vyrobu gitary? (teda len tela bez krku). za odpoved dik.
PS1: oba vykresy chcem pre taky môj experiment lebo ma obycajna tele dost nudi.

[haas12345]

Pokud vím, tak Jim Root je normální telecaster, akorát má aktivní snímače...

[ITIetalista]

Pokud vím, tak Jim Root je normální telecaster, akorát má aktivní snímače...

ok, ale ci je aj na chlp rovnaka s rozmermi ci nieje nahodou upravena pod inym sklonom (dufam ze pochopis)... ked zajdem ho hudobnin a obkreslim si tele tak to pojde postavit ne? hrubku atd. tela som stiahol na tejto strane alebo predoslej strane uz neviem celkom pekny. takže pokukam a mozno v lete ak zozeniem drevo tak horsa do roboty.
a na ten glaive nikto nema vykres?

[kocour]

ked zajdem ho hudobnin a obkreslim si tele tak to pojde postavit ne?

V hudebninách se kupuje a neobkresluje
Tele je k obkreslení v tomto vlákně, listuj trochu zpátky ....

a na ten glaive nikto nema vykres?

zatial nemá
-kcr-

[ITIetalista]

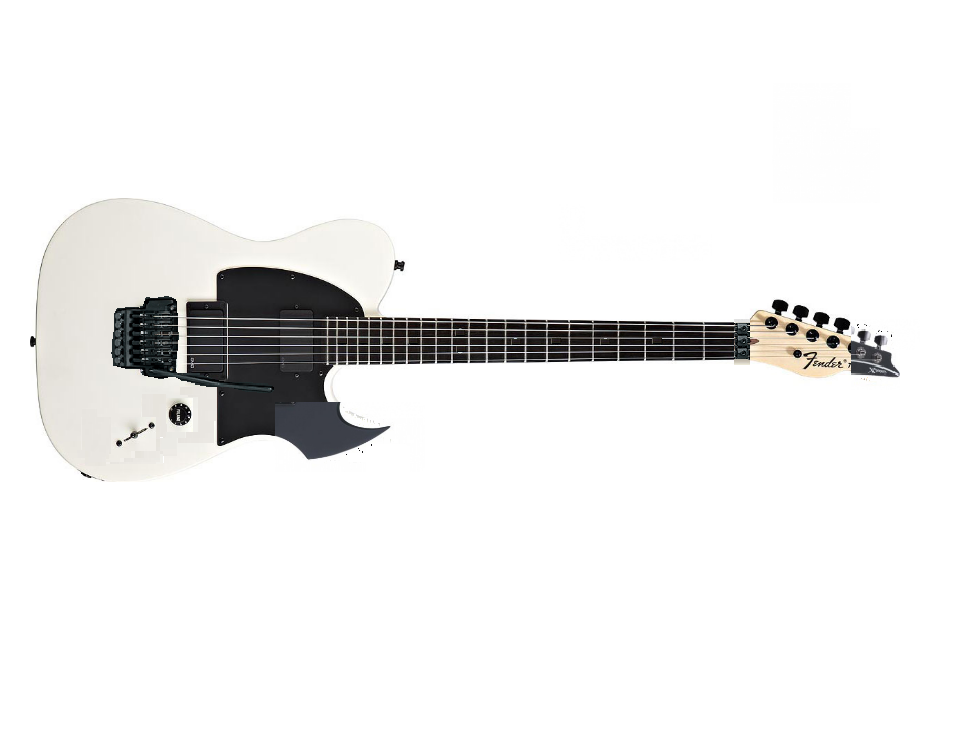

dik kocour ale uz mam tech. vykres tele a uz som sa dohodol v hudobninach ze ked dostanu tele tak si u mozem obkreslit . inak s glaive potrebujem len par casti vid. obrazok:

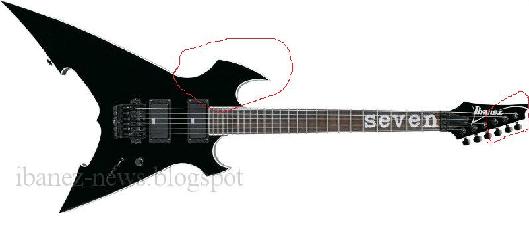

a toto je asi ako by to malo vyzerat priblizne:

[kocour]

Glaive v dm-rastru, překreslit do 1:1 bud celé nebo jen detaily:

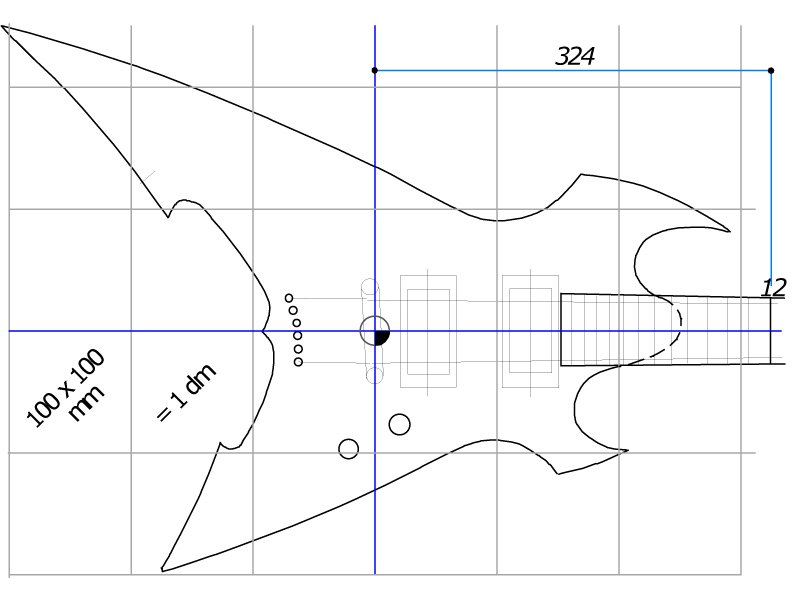

Glaive body

[ITIetalista]

mockrát dakujem kocurik.

[glycerol]

Zdravím ,nájde sa náčrt gitarky na ktorej hrá Cody tu: http://www.youtube.com/watch?v=o1tSOp2Bjx4
resp. aspoň niečo od výrobcu ,,plánujem niečo podobné s menšou menzurou

[kocour]

Zdravím ,nájde sa náčrt gitarky na ktorej hrá Cody tu: http://www.youtube.com/watch?v=o1tSOp2Bjx4
resp. aspoň niečo od výrobcu ,,plánujem niečo podobné s menšou menzurou

Obrázek je zde moc široký ("Vaše obrázky mohou mít maximální šířku 1200 pixelů"), tak odkazuji na:
http://kytarovej.cz/forum/viewtopic.php?pid=533#p533
Specs: http://theguitartherapist.blogspot.de/2 ... uitar.html
-kcr-

[MilanT]

Obrázek je zde moc široký ("Vaše obrázky mohou mít maximální šířku 1200 pixelů")

oznameni/zmenseni-obrazku-pri-vkladani- ... AF#p555400

[kocour]

oznameni/zmenseni-obrazku-pri-vkladani- ... AF#p555400

Aha,
-kcr-

[glycerol]

Fíha Kocoure ,ďakujem
I keď pár detailu by som na tom zmenil ,hlavne ten v stavaný reproduktor mi tam nejako nesedí ,ide mi skôr o ten nekonvenčný tvar
