Stavba lampové hlavy(ičky) - rady, postup...

[mmjuz]

Pokud chceš použít staré elyty, nutno proměřit ESR a svody ( učitel, nebo mistr bude vědět ) a pokud budou dobré, tak je před použitím musíš naformovat.

[rudie]

Pokud chceš použít staré elyty, nutno proměřit ESR a svody ( učitel, nebo mistr bude vědět ) a pokud budou dobré, tak je před použitím musíš naformovat.

Tak jinak, vim ze ve skole jsme měřili na měřaku kolik mají Faradů ale tak zkusim tam zajit snad bude vědět a co je to formování ?

[Sadam.S]

[mmjuz]

No vidíš, kolik krásných článků Ti Sadams vyhledal. Zvláště zajímavý je tam v několika verzích od Leoše "Sinclaira" Malaníka. Ten je přesný a poučný. Regulovatelný zdroj ve škole jistě budete mít, mistra Tvůj zájem potěší a něco se naučíš. Já používám o něco jednoduší postup, ale úmyslně ho tu nezveřejním, páč by to zase nějaký zbrklý začátečník blbě pochopil a až by mu elyt při výbuchu vyrazil oko, měl bych to na svědomí. Každopádně starý ať už použitý, či nepoužitý elyt se nesmí bez opětovného naformování použít v žádném případě. I když to možná zatím žádnýmu zdejšímu bastlíři nebouchlo, nebo to nepřizná, naformování je nutné. I když zapojení do obvodu takovýto stařičký kondík přežije, většinou se jeho životnost tímto výrazně sníží. Nedávno co vím zrovna jednomu línému chytrákovi z Ostravy vyletěl ze zesíku origoš elyt Marshall ( snad Hunter ), který byl nový a nepoužitý, jen ležel deset let ve skladu a on přes důrazné doporučení servisáka, jež mu ho dodal, se na formování vykašlal. Dobře mu tak.

[jakub.kubaaa]

Zdravim, tak jsem to tady pročítal a pročítal, ale stejně nic co bych potřeboval nenašel ... všude tu jsou jen úlomky, ale nikde nic kompletního...

Chci taky nějakou 5Wattovou lampu na doma, ale ... Přemejšlim jestli by nebylo pro mě praktičtější, kdybych si udělal jen předzesilovač a výstup vrazil do aux in do komba, abych nemusel řešit koncák ... Co si o tom myslíte?

A další věc, na oněch AX84 jsem toho našel dost, ale přijde mi to tam zmatené,

http://ax84.com/static/p1/AX84_P1_100616.pdf

třeba tohle, i když hodím za hlavu že u půlky vypsaných součástek je napsáno 0 kusů a že nejsou použity (proč je tam tedy uvádějí?), tak v tom schematu dole, kde sice není tišťák ale jen změť děr a drátů, přičemž je polovina těch děr taky nevyužitých? Nějak to nechápu.

Rozhodně, kdyby někdo někde měl něco kompletnějšího, kde bych se nemusel mordovat se složitým schematem a eaglem, určitě bych byl rád.

[Flajtr]

Mě teda příjde, že primitivněji to schéma dole ani nemůže být udělané, tohle musíc pochopit snad každý. Teoreticky, bys to mohl zkusit udělat nožku na nožku, nedrbat se s tím turret boardem ani plošňákem, trochu se vnořit do problematiky a na podruhý udělat něco pořádně. První výrobky se většinou nepovedou úplně jak by člověk chtěl, a nasbíráš tam plno zkušeností. To je ale jen můj názor, pokud máš nějaké základy, nebo jsi na oboru s elektrem, skus se do toho pomale pustit, jestli ne, tak bych to asi nedráždil, je to práce s vysokým napětím...a velkejma proudama.

[jakub.kubaaa]

Ale joo, já z elektra sem, tranzistorový kombo už jsem dělal, ale vážně nechci dělat tišťák, to mě absolutně nebaví a ani mi to moc nejde ...

A turret board? To slyšim poprvé...

[Flajtr]

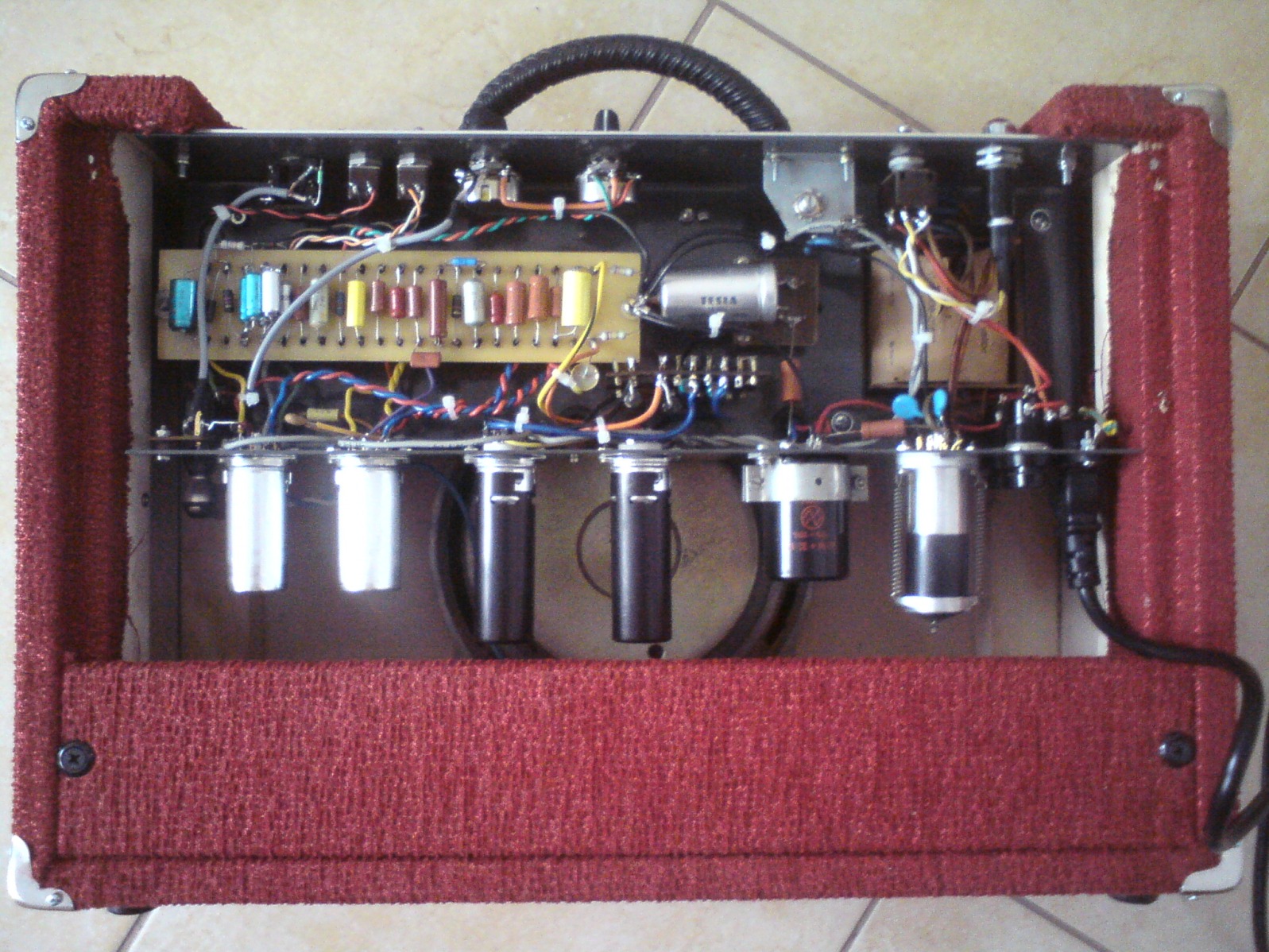

To je toto,
Osazuje se to normálně součástkama, ale je to náročný na výrobu a taky dost drahý...jestli máš už tranzistorový ta sebou, tak to bude v poho

[core88]

Ale joo, já z elektra sem, tranzistorový kombo už jsem dělal, ale vážně nechci dělat tišťák, to mě absolutně nebaví a ani mi to moc nejde ...

A turret board? To slyšim poprvé...

turret board je dobrá věcička . jen asi bude problém v čr sehnat ty kolíky já je kupoval na tube town
EDIT : to Flajtr no zas tak náročný na postavení to neni ale drahý to je ...

[jakub.kubaaa]

Trošku mi to připomíná nějakou vylepšenou verzi nepájivého pole

A do toho se ty součásky jen zasadí a drží tam ?

[core88]

součástky tam normálně zaletuješ cínem
http://core88.rajce.idnes.cz/AX84.com_2 ... GE_223.jpg

[Flajtr]

Ale joo, já z elektra sem, tranzistorový kombo už jsem dělal, ale vážně nechci dělat tišťák, to mě absolutně nebaví a ani mi to moc nejde ...

A turret board? To slyšim poprvé...

turret board je dobrá věcička . jen asi bude problém v čr sehnat ty kolíky já je kupoval na tube town
EDIT : to Flajtr no zas tak náročný na postavení to neni ale drahý to je ...

Jasný, ale práce s tím je poměrně dost, když musíš ty věžičky nalisovat a tak...koukal sem na video, tak dělám chytrýho

[core88]

Ale joo, já z elektra sem, tranzistorový kombo už jsem dělal, ale vážně nechci dělat tišťák, to mě absolutně nebaví a ani mi to moc nejde ...

A turret board? To slyšim poprvé...

turret board je dobrá věcička . jen asi bude problém v čr sehnat ty kolíky já je kupoval na tube town
EDIT : to Flajtr no zas tak náročný na postavení to neni ale drahý to je ...

Jasný, ale práce s tím je poměrně dost, když musíš ty věžičky nalisovat a tak...koukal sem na video, tak dělám chytrýho

no já bych řek že co do složitosti vyroby tak je to nastejno s leptáním plošnáků

[jakub.kubaaa]

Jenže plošňák si nechám udělat za 50 korun, tohleto nevim jestli by vyšlo tak levně

[core88]

no to ne tam je drahá ta deska ty kolíky sou celkem levný 3eura 25ks

[jakub.kubaaa]

A proč je tam tolik kolíků nevyužitejch?

[Flajtr]

A proč je tam tolik kolíků nevyužitejch?

Třeba proto, že je ten board nachystanej třeba na nějakou jinou verzi tohodle ampu, prostě to stejný, ale s nějakýma menšíma úpravama...proto tam třeba chybí ty součástky.

Ale jako nevím...

[jakub.kubaaa]

No dobře ....

A to schema co sem tady dával odkaz, to je normálně funkční hlava? Nebo v tom bude nějaký zádrhel?

[mmjuz]

Nabastli to na normální dvouřadou pájecí lištu. Koupíš ji třeba v GESu za pár kaček. Tohle je dvoučinný 15W. U jednočinného těch součástek bude polovina. Koncový stupeň kolem 5W je tak jednoduchý, že opravdu nic jednoduššího být nemůže. Nahradit ho zesilovačem v PC, abych si ušetřil práci, mi připadá hloupé.

[jakub.kubaaa]

Dobře ... Ale stejně se v tom nákresu dole http://ax84.com/static/p1/AX84_P1_100616.pdf
moc nevyznám.

Pár dotazů - zepředu jakoby tam je Standby, Power ... a vedle nich je co? Pilot?

Pak tam vidím zespoda z těch tří výstupů, vedou kabely, které končí ... Uprostřed velkého kolečka ...
A to znamená co?

celkově je tam těch malých, velkých a černě zabarvených kruhů nějak moc, že v tom mám zmatek.

Další věc jsou pak ty dvě trafa, z nichž jedno je mezi těma součástkama, ale zespoda že jo ... ale stejně nějak nepřicházim na kloub tomu, kam je to trafo připojené.

Asi sem trubka, ale tomuhle nákresu vážně moc nerozumím
