Stavba Fuzz Face

[Trevor]

[RiffmanCZ]

Moje představa zvuku je cca toto: https://youtu.be/cSNJXV87EpQ
Mám strach, že to bude znít tence a ubzučeně.

Máš strach, že utratíš 50Kč za součástky zbytečně? To chápu, jsou to nervy. Musíš to překonat.

Jakejch 50 korun?? Podle mých propočtů by mě to vyšlo cca na 4 - 7 stovek. A to nejsou malý peníze(i když vím, že pro zdejší majstry s Gibsonem za 80k to je pakatel).

[Trevor]

Kdyz si vezmes kousek ty desticky a par soucastek v mistni prodejne je to otazka par kacek, otestujes si praxi a pak az budes vedet ze to chces,kup skladacku..

[RiffmanCZ]

V tý skládačce jsou patice na trandy, takže koupím skládačku a když se mi zvuk nebude líbit, dám tam jiný trandy nebo si pohraju s biasem, jak jste psali.

Tečka, konec threadu.

[simiruz]

Přesně jak píše Trevor. Když nekupuješ sadu s vybranými trandy, kde je příplatek za to, že je to "sada", tak těch 10 součástek je do 50Kč. Takové jednoduché zapojení je dobré zkoušet na nepájivém poli. Pokud budeš do budoucna dělat i jiné efekty, stojí za to si ho pořídit.
https://www.gme.cz/nepajive-kontaktni-pole-zy-170-w

[RiffmanCZ]

Nemám vesměs v plánu ještě někdy něco stavět, je to spíš taková zkušenost.

Btw máte někdo tip, jak tomu zvuku přidat na středech? Z dema mi to přišlo strašně vykastrovaný.

[torst]

Bigmuff je ještě vykastrovanější. To je prostě charakteristika tý krabice. Nějakej EQ samozřejmě přidat jde, ale nevím, prostě na konec přidat korekční obvod.
http://www.duncanamps.com/tsc/

[Trevor]

S charakterem zvuku toho efektu si můžeš pohrát třeba ve zpětné vazbě i jinde,ale nejdřív si to postav a zkus se svojí kytarou na svuj aparát, co nástroj,zesík, ruka, to jiný zvuk, moc předbíháš a druhá věc je že tenhle prostě má hrát takhle, pokud by ti hodně neseděl tak postav jiný, variant jsou hromady, na to je právě dobre, mít hromádku součástek a testovat, nikdo ti neřekne jak na úpravu něčeho co ještě ani nehraje...

[noc33]

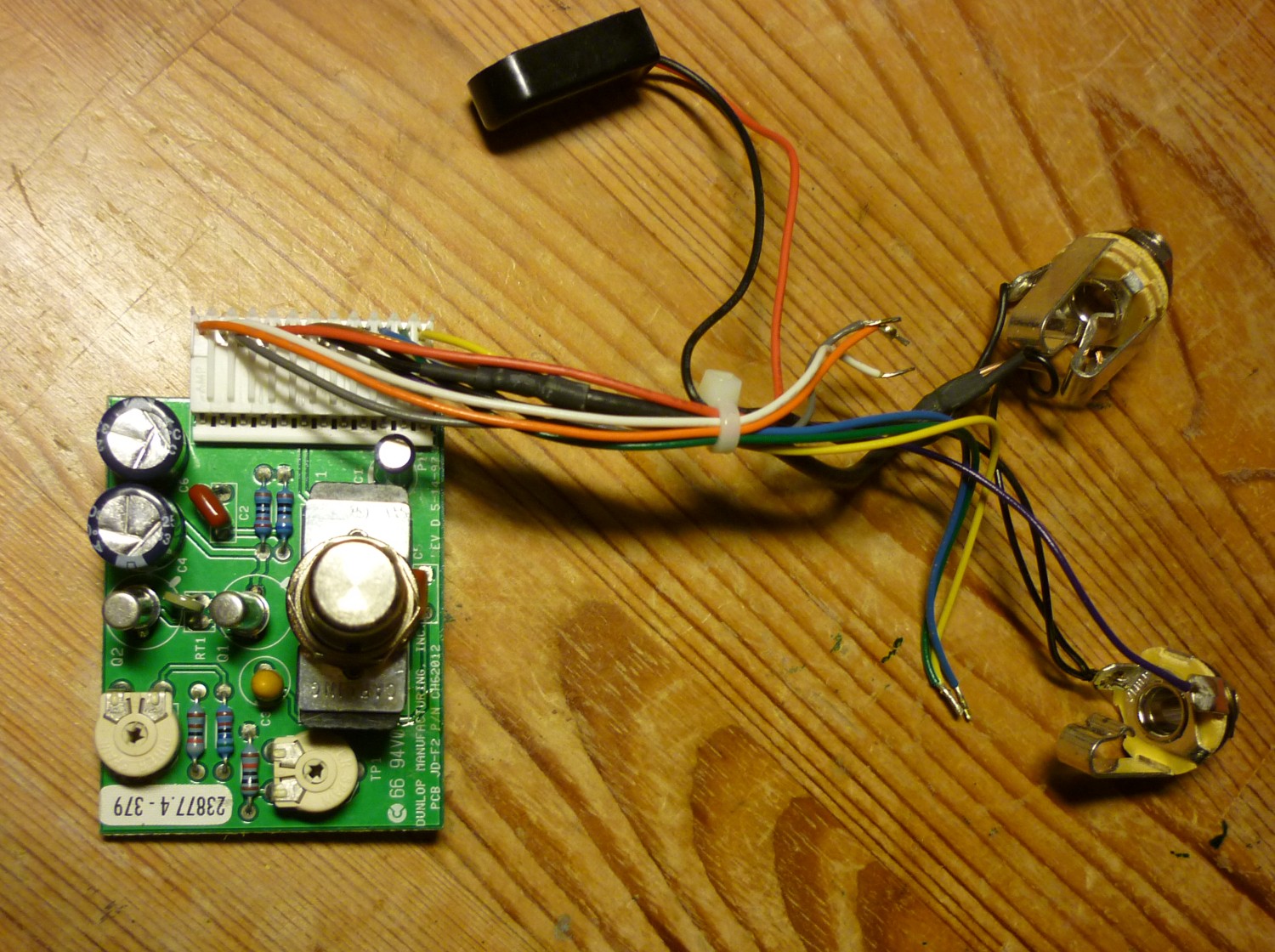

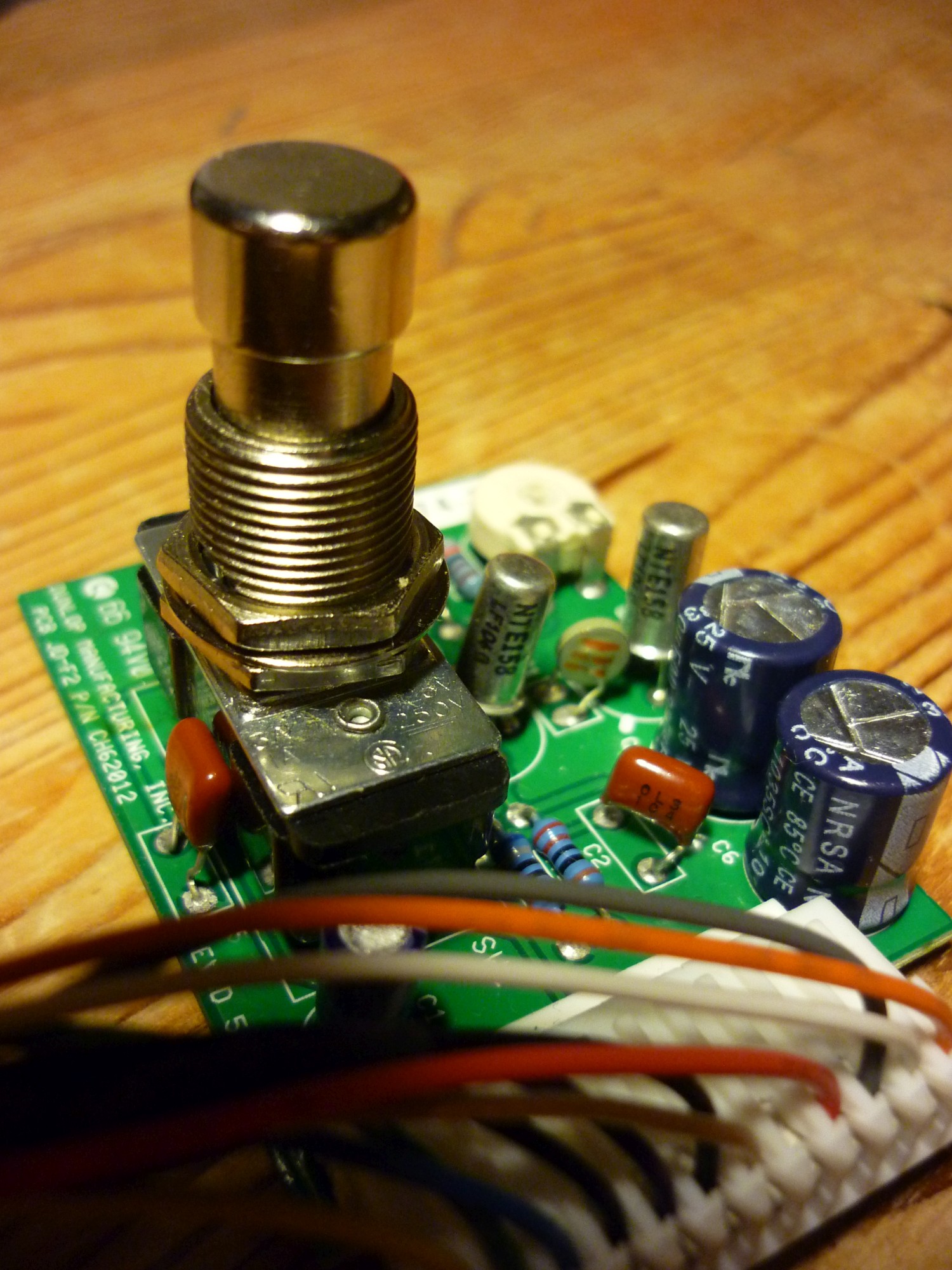

Jestli někdo chce, vykuchal jsem červenou velkou Dunlop Fuzzface JDF2, 2x NTE158, zapojeno se zápornou GND, můžu poskytnout schema zapojení. Je potřeba dokoupit jen potenciometry (1xC1K a 1x A250K-A500K).

[Trevor]

Ze vahas co bys za to chtel?

[torst]

jen ze zájmu - proč jsi rozvrtal origoš? A ještě - tranďáky jsou germaniové - u takového FF by měl být na kostře + pól.

[Trevor]

Zalezi na polarite tranzistoru,podle toho je kostra na minusu nebo na plusu

[torst]

http://fuzzcentral.ssguitar.com/fuzzface.php
myslel jsem, že u Si (NPN) je na kostře vždy - a u Ge (PNP) vždy +. Viz schemata.

[Trevor]

Tak asi ty tranzistory nekdo otocil, jinak nevim tedy ..
Trandaku je obecne jedno z jakeho je materialu ten prechod, polarita je bud takova nebo makova a je na tobe co kam "otocis" aby ti to vyhovovalo, proud potece podle polarity prechodu

[torst]

Nevím, nejsem tak znalej. Ale typy tranďáků NPN a PNP (šipka dovnitř nebo ven) si pamatuju ještě ze základky nebo gymplu. A to rozdělení Ge vs. Si vč. otočené polarity zdroje jsem zachytil hned na začátku svého bastlení FF. Takže to beru jako dogma. Postavil jsem dva Ge a jeden Si, dodržel jsem tato schemata a všechno hraje jak má.

[Trevor]

Hele to je v poho, ja zas neumim hrat no : )
Vezmi si fuzzface s npn a na misto tr1 dej pnp, ale obracene, to ti asi rekne nejvic....?

Ber tr jako diodu proste, baze je tam navic jako ventil,kohoutek,vypinac.....

[noc33]

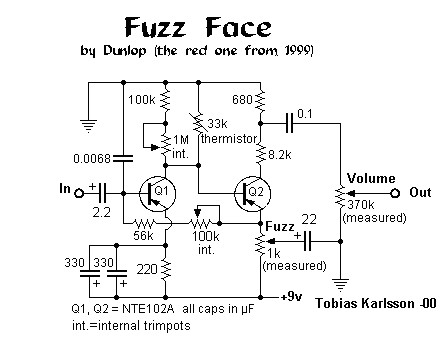

Je to klasické PNP germanium, ale není to zapojení s kladnou zemí, viz schéma:

Vyndal jsem proto, že jsem si tam dal oldschool verzi, kterou jsem si postavil na téma Vox Tonebender MK.I dvoutranzistorová verze, až na jeden odpor a trochu jiné hodnoty je to totožné s fuzzface. Kolem 500 Kč + pošta?

[noc33]

http://fuzzcentral.ssguitar.com/vox.php

[Trevor]

V sobotu by mel prijet kluk ktereho to zajima, tak mu to ukážu jestli by do toho šel, pak ti dam zpravu, diky !

[noc33]

Je i možná výměna za něco k bastlení...
