Vaše adaptéry a krabičky

[Hendrek]

Pro potřeby napájení krabičky 9VDC adaptérem je to P=U*I. Tam není nad čím přemýšlet a proč si to komplikovat. Přečtu si na adaptéru hodnotu napětí a proudu a mám výsledný výkon, který umí adaptér dodat.
Roli by mohl hrát ještě inrush current krabičky (špičkový proud po zapnutí), ale poctivý lineární transformátorový adaptér nemůže mít problém ani s chvilkovým přetížením, které je v řádu milisekund.

[feki]

Na tyhle výpočty se*u, v praxi to nefunguje. Proto jsem obchod a osobně zkoušel.
http://kytary.muziker.cz/napajeci-adapt ... er-NT-4-EU / přesto že se uvádí CRY BABY JERRY CANTRELL SIGNATURE WAH v seznamu tohoto adapt. = NEFUNGUJE !!!

http://kytary.muziker.cz/napajeci-adapt ... er-NT-5-EU / tento podle výpočtu by měl mít 11W , FUNGOVAL POUZE V BYPAS, jakmile jsem sešlápl wah, divně to bručelo = NEFUNGUJE !!! ( přitom ten co jsem koupil má stejné hodnoty a funguje )

http://kytary.cz/dunlop-ecb03e/HN107004/ / Tento jsem nezkoušel, ale podle výpočtu by měl mít 1.8W ale uvádí na něm 6W ( že by špatnej vzoreček ?? )

Výrobce t tohoto Wah uvádí :
SPECIFICATIONS

Impedance
Input 1 MΩ
Output 10 kΩ
---------------------
Filter Center Frequency
Heel Down 320 Hz to 390 Hz
Toe Down
Fine Tune Max 1700 Hz to 2070 Hz
Fine Tune Min 1050 kHz to 1270 Hz
--------------------------
Maximum Level
Input -11.5 dBV
Output +6 dBV
-------------------------
Maximum Gain at Center Frequency
Heel Down +18 dB
Toe Down +20 dB
---------------------------------
Noise Floor*
Heel Down >97 dB
Toe Down >89 dB
----------------------------------
Bypass Hardwire
Current Draw 1 mA
Power Supply 9 volts DC
--------------------------------


Taky uvádí dva adaptery
- Dunlop ECB003 AC Adapter, označení pro evropu je ECB003E - bohužel se už nevyrábí.
- DC Brick™ Power Supply ( Který má několik výstupů, ale od 100mA - do 450mA ) (tady ty W zase nějak nesedí

Čas strávenej nad jedním zasran*m adaptérem za pár kaček jsem mohl věnovat něčemu užitečnějšímu, ještě se někdo diví proč jsem si šel vyzkoušet adapter osobně ?

re moderátor : omlovám se za odkazy konkurence, vím že to tu nemáte rádi, ale až budete mít zastoupení v Plzni, tak se to zlepší

[Hendrek]

http://kytary.cz/dunlop-ecb03e/HN107004/ / Tento jsem nezkoušel, ale podle výpočtu by měl mít 1.8W ale uvádí na něm 6W ( že by špatnej vzoreček ?? )

Neřekl bych špatný vzoreček. Všimni si, že těch 6W je uvedeno u INPUT. Není to tedy výkon, který umí zdroj dodat, ale PŘÍKON (kolik si vezme maximálně ze sítě, tzn. počítá se i se ztrátami ve vinutí, tepelnými ztrátami, atd.). Ten výkon na výstupu bude pak odpovídat vypočtenému 1,8W.

A ty Rockpower zdroje bych na seriózní napájení nepoužíval. Když už teda fungují a napájí, tak stejně generují slyšitelný brum a cvrlikání. Naposledy ověřeno o víkendu, kdy jsem s tím napájel H&K Red Box. Po změně napájení na phantom (Red Box to umožňuje) všechen brum ustal. Na seriózní napájení efektů jedině transformátorový zdroj.

Vyzkoušel jsem spoustu adaptérů 9V a plno jich neběželo, pak jsem se dočetl že potřebuje 6 - 9 Watů, což tento údaj skoro nikdo a adapterech neuvádí.

Kde to píšou? Co to znamená "neběželo"? Zkusil jsi změřit reálný odběr pedálu?
Používáš tedy RockPower NT 50 EU a bez problémů? Jak se liší od RockPower NT-5-EU, který jak uvádíš nefungoval? IMHO je to stejný adaptér, jen verze 50 obsahuje v balení i daisychain. Pak nechápu, proč jeden funguje a druhý ne.
V manuálu u wahu píšou spotřebu 1mA. Problém bych tím pádem viděl spíše v použití impulzního zdroje jako takového. Malý odběr pedálu = značně zvýšené riziko slyšitelného rušení v signálu, viz. http://www.microdesignum.cz/clanky/Co-t ... ektum.html.
Pokud platí to, co uvádí manuál k wahu, pak využíváš zdroj na 0,07% výkonu !! To musí přece cvrlikat jak kráva.

[kmensik]

Hendrek to napsal všechno správně.
Jediný problém s napájením Crybaby jsem měl ten, že mu nestačila délka konektoru a konec daisychainu byl moc tlustý. Takže jsem musel použít konektor s hubenou plastovou krytkou a delší kovovou částí.
Spínané zdroje obecně bzučí jak čert. Spínaný Boss s tou boulí na kabelu funguje krásně. V bouli jsou dvě odrušovací toroidní cívečky, ty by šly snadno namotat.

[Ivan]

Netusite niekto aky rozmer konektorov je toto?: http://kytary.sk/warwick-rcl-30600/HN115339/ Nemozem sa dopatrat... Ale predpokladam, ze standard 5.5/2,1mm?
Prislo mi to v zahnutej verzii (konektory lomene 90°). Potreboval by som na to nejaky priamy predlzovak a neviem presne rozmer. A existuju na to nejake predlzovaky vobec?
Vdaka

[noc33]

Uštípnout a naletovat novou koncovku, mají v každém elektru, např. GES nebo GME ( http://www.gme.cz/napajeci-souosy-konek ... 1-p806-110 ). Už hotová prodlužka: http://www.gme.cz/prodluzovaci-kabel-5- ... m-p652-130 .

[Triobeat]

Nemá někdo od Majik Box FuzzUniverse? A jaké s touhle krabkou máte zkušenosti? jak to nastavujete ? Dík.

[Hendrek]

Na to se ptej v jiném tématu, zde je to OT.

[cherreda]

Potřebuju v pedalboardu zapojit 2 adaptéry, tak jsem dneska koupil tuhle kostku. Adaptéry přijdou ze stran a nahoře zbude jedna díra na zapojení čehokoli. Myslím, že to bude ok.




Dělají i tohle na 220V kabel, což je fajn, ale bohužel to zepředu nemá vypínač, ale usb porty. Co s tím v pdlbrdu.




A zajímavá adaptérová prodlužka je tahle:

[hyenik]

ty krávo zásuvka na dálkové ovládání! Super! ..... ale k čemu?
nestacila ti tahle obycejna? http://powercube.cz/produkt/powercube-extended/

[cherreda]

ty krávo zásuvka na dálkové ovládání! Super! ..... ale k čemu?
nestacila ti tahle obycejna? http://powercube.cz/produkt/powercube-extended/

a) Dálkové ovládání je extra bazmek, kterej si musíš dokoupit. Bez něj ten oranžovej button funguje jako vypínač a ten jsem chtěl - mám rád, když pdlbrd můžu centrálně vypnout/zapnout.
b) Na CZC je zrovna tahle zlevněná na 400 a to ještě vydejchám.

PS: Umím si představit, jak s dálkou na stole centrálně zapneš najednou několik těch kostek se zapojenýma přístrojema. Je to dobrý nápad, který se může někomu hodit, akorát je to drahé.

PS2: Nejvíc by se mi do pdlbrdu líbila tahle s vypínačem, ale ta varianta bohužel neexistuje.

[cherreda]

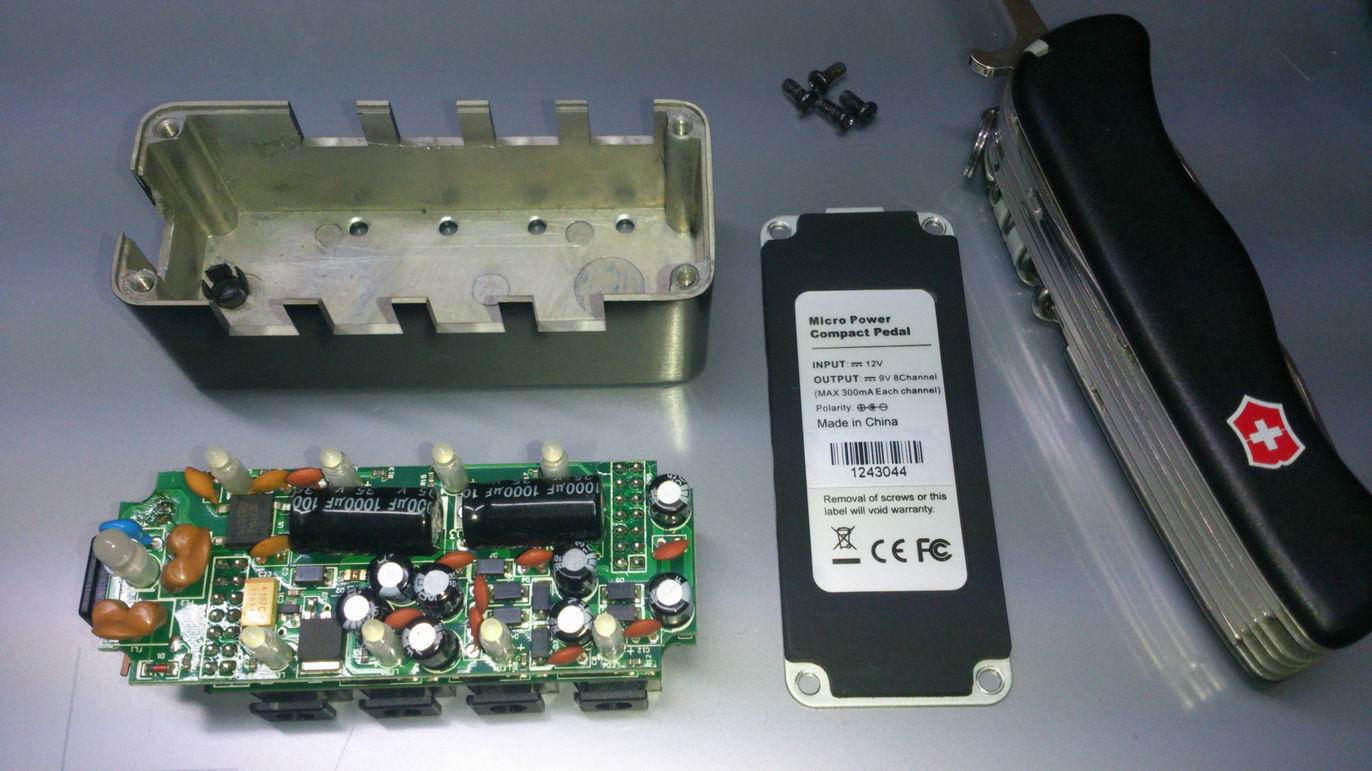

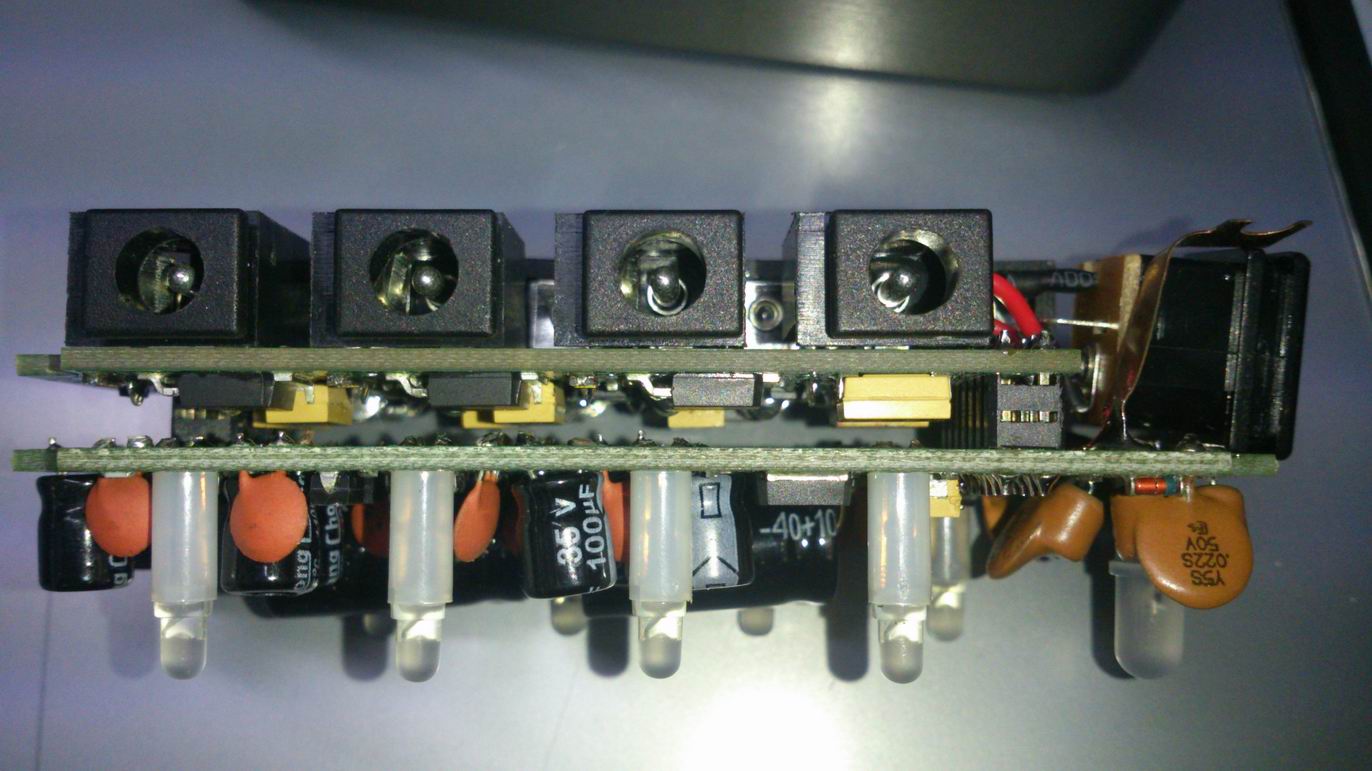

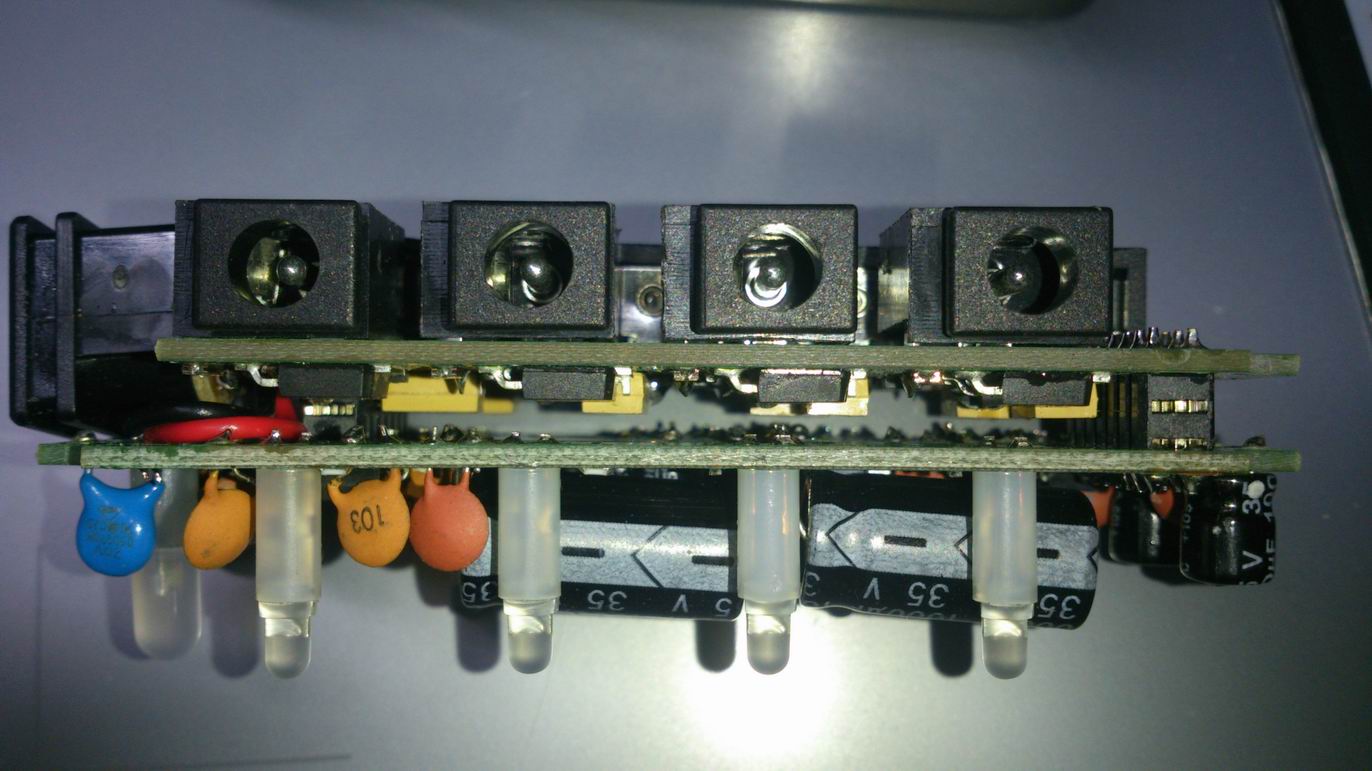

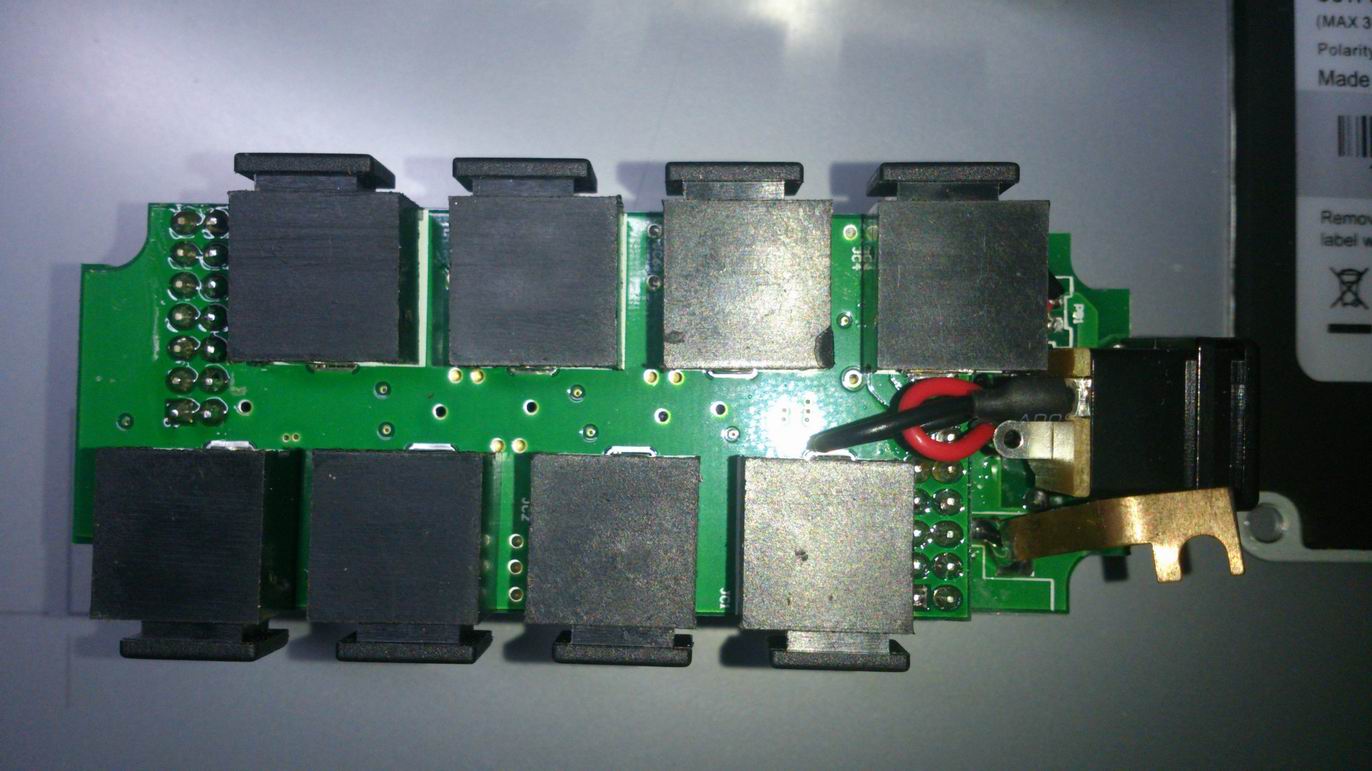

Na vyžádání jsem se chopil nožíku...

[Kilgore]

Super práce, děkuji za všechny

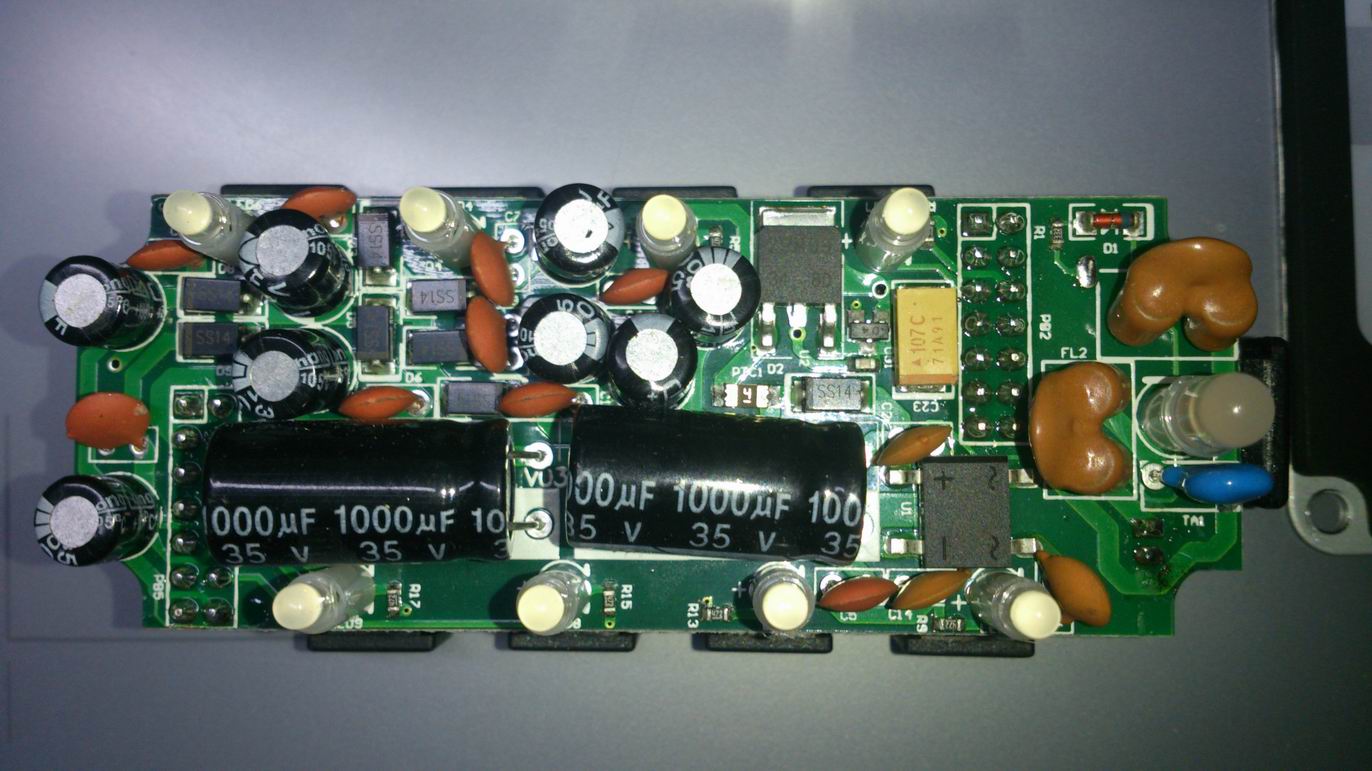

Tak kdo z toho co pozná? Že je tam diodový můstek a stabilizátor, megapytel kondenzátorů a patrně skutečně na každý výstup DC/DC měnič v SMD provedení.
Za mě palec dolů vzhledem k ceně (odpovídá přesně třem ks Harley Benton PowerPlant Junior).

[cherreda]

Super práce, děkuji za všechny
Tak kdo z toho co pozná? Že je tam diodový můstek a stabilizátor, megapytel kondenzátorů a patrně skutečně na každý výstup DC/DC měnič v SMD provedení.
Za mě palec dolů vzhledem k ceně (odpovídá přesně třem ks Harley Benton PowerPlant Junior).

Jj, tak nakonec jsi k tomu napsal jen Ty, který jsi fotky ani nechtěl.

Moc tomu nerozumím - chápu, že výstupy nejsou galvanicky izolované.
Ale nějak izolované jsou nebo ne? Je to obchcávka a pokud ano, lze očekávat nějaký problém?

Cosi jako HB Junior mi bohužel nedá 300 mA na jeden výstup, které potřebuju pro pár žroutů a Mooer je pro mě výhodný i rozměry.

[jastud]

Nejjednodušší způsob jak zjistit zda jsou výstupy izolované je vzít měřák a proměřit odpor mezi zeměmi (i živými dráty) jednotlivých výstupů. Tipoval bych, že změříš nekonečno a tím pádem tam galvanická izolace bude. Ale můžu se plést. Z těch fotek toho až tak moc poznat není, to zajímavé je nejspíš uprostřed mezi deskami. Kdyby to byl jen daisy chain v krabičce tak by určitě nebylo potřeba tolik součástek...

[kmensik]

Netřeba. Mají společnou zem, jsou zase jen zvlášť stabilizované.

Mooer Micro Power

Isolated Outputs versus Independent Outputs


I misspoke – the outputs are independent. I should not have said “isolated” – gave the wrong impression. The distinction between “independent” and floating or isolated, is that “floating”, or “isolated” usually means that the individual outputs do not share a common ground.

Below is an elaboration that should answer most of your questions.

1) Each 9 VDC output is individually regulated and filtered off of a common 12 VDC wall-wart power supply which connects to one end of the standard sized micro pedal housing the 8x outputs. Each output has its own thermal and short circuit protection and indicator light. A fault on one output does not affect the other 7x outputs.
2) All 8x outputs share a common ground, meaning that the center conductors (-) of all 8x outputs are tied together.
3) Each of the 8x outputs has a blue indicator LED that lights up when a plug is inserted. A short or overload on one of these outputs will extinguish the light. The other outputs will continue to work. This individual indicator, overload-protection, regulation, and filtering is what makes the outputs independent.
4) The individual outputs cannot be combined in series to make 18 VDC, for example. If they were “floating” or isolated, each output or combination of outputs can be configured independent from the others, and cand be combined in series or parallel at will.
5) This pedal puts out a lot of clean, well-bypassed, protected, well regulated power. Each output is capable of providing up to 300 mA. The total is limited by the wall wart to a maximum of 2 Amps.
6) Some pedals require center-positive power. Two (2) polarity conversion cables are included. Because the outputs all share a common ground, depending on the design of the pedal requiring center-positive power there may be issues which require separate isolated power for that pedal.

[cherreda]

Kmensik - díky.

Tak hlavně, že to není úplně jako čínská světýlka na stromeček, to by mě trochu nas*štvalo (t.j. jako Dunlop DCbrick, který bohužel mám ve starším pdlbrdu - nejdražší adidas prodlužka mého života ). Nezávislost výstupů a indikace přetížení je fajn a doufám, že flashback to ukrmí, sakryš, už to budu muset zkusit. Když ano, tak Mooer pro moje "velepotřeby", myslím, bude ok.

[Rudykri]

Zdravím, mám basový pedál Boss ODB3 http://kytary.cz/boss-odb-3/HN005041/ a krmím ho 9V baterií. Zvažuju napájení adaptérem, ale originál bossácký adaptér http://kytary.cz/boss-psa-230s/HN002318/ mi přijde zbytečně drahý. Můžete doporučit levnější alternativu? Nejsem si jistý, jestli můžu efekt napájet obyčejným adaptérem z elektra (např. Hama).

Díky za odpovědi

[Placka]

Na vyžádání jsem se chopil nožíku...

Super, díky za dobrou práci při rozborce a fotodokumentaci. Bohužel jsem nereagoval dřív, pač jsem se o víkendu stěhoval a taky bylo dost jiný práce. Na otázku o izolovanosti výstupů už odpověděli ostatní, viz výše, takže za mě jenom vyjadřuju názor, že se opravdu zázrak nekoná a stále jsou ke galvanicky odděleným výstupům potřeba trafa s odděleným sekundářem...

Ale aspoň že se nejedná o Daisy chain v krabičce a je to zvlášť stabilizované, myslím, že ti bude sloužit velmi dobře a ty rozměry taky nejsou k zahození...

[Hendrek]

Zdravím, mám basový pedál Boss ODB3 http://kytary.cz/boss-odb-3/HN005041/ a krmím ho 9V baterií. Zvažuju napájení adaptérem, ale originál bossácký adaptér http://kytary.cz/boss-psa-230s/HN002318/ mi přijde zbytečně drahý. Můžete doporučit levnější alternativu? Nejsem si jistý, jestli můžu efekt napájet obyčejným adaptérem z elektra (např. Hama).

Díky za odpovědi

Hledej jakýkoliv transformátorový stabilizovaný zdroj potřebného napětí (9V), proudu (dle spotřeby napájené krabičky - na zdroji musí být vyšší hodnota) a polarity (center negative).
Můj tip: http://www.gme.cz/napajeci-adapter-sito ... a-p751-040 (hned si jeden také kupuji, i když jej momentálně nepotřebuji, zdrojů není nikdy dost).

Důvody, proč upřednostnit trafo zdroj před spínanými se tu již probírali, můžeš si to v tématu dohledat. Spínaný zdroj je sice menší a lehčí a většinou i levnější, ale trafo je větší jistota.
