Stavba komba

[syneda]

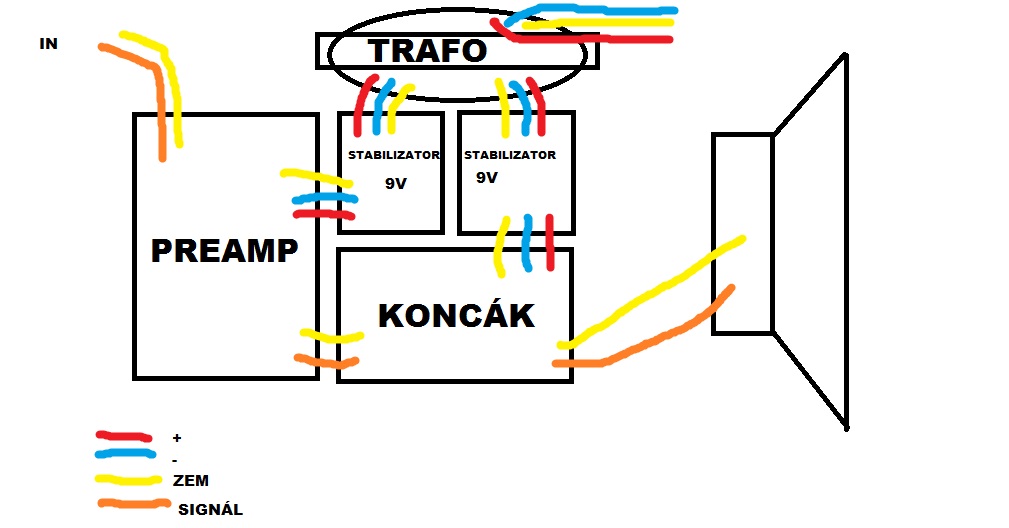

Kdybych to zapojil takhle slo by to?

[core88]

no v podstatě by to tak šlo jen pro ten preamp nemusíš dělat simetrický napájení tam stačí 9V a zem.

[syneda]

jeste 1 dulezita otazka na kolik je ten koncak Ohmu?

[Pikus]

jeste 1 dulezita otazka na kolik je ten koncak Ohmu?

no, u tranďáků je to víceméně jedno, nejdou na to háklivý jako lampáče... ale přesnou impedanci najdeš asi v datasheetu od toho IO, co je v konci.

[syneda]

ok uz jsem to nasel a jakej mam pouzit na ten zdroj http://www.paia.com/KRUKits/K83/K83.pdf ten stabilizator muzu taky tenhle http://www.ges.cz/-7809-to220-ges05002914.html

[core88]

jakej chceš vlastně stavět konec ? nakou stavebnici z GM ?

[syneda]

konec uz mam skoro hotovej http://www.generalguitargadgets.com/pdf ... a841b3e85a

[core88]

aha tak to pak muzes tahat napajeni i pro preamp
a stabilizatroy kup takový
http://www.ges.cz/-78s09-to220-ges05002956.html
http://www.ges.cz/-7909-to220-ges05003015.html

[jastud]

Hoši nechci vám do toho kecat, ale proč chcete TDA2030A který má napájecí napětí až +-22V (nejlíp 18V) dávat stabíky na 9V. Co nejdřív přemýšlet a potom se ptát (radit)? Co takhle tam nacpat 7818 a 7918?

A ten koncák pojede od 4 Ohm do 8. I 16 by se přežilo ale ztratí se tím dost výkonu.

[syneda]

budu mit mozna od stenleyho celestion tube 4Ohmy 30W takze proto me to zajimalo. A ten zdroj teda staci kdyz postavim 1?

[woro90-1]

Kolik z toho může být po usměrnění a vyfiltrování, když to dává 2x11V střídavých? Těch 9V bude určitě pro preamp, a koncáku by stálo za to dát tolik, kolik to trafo zvládne.

[jastud]

Kolik z toho může být po usměrnění a vyfiltrování, když to dává 2x11V střídavých? Těch 9V bude určitě pro preamp, a koncáku by stálo za to dát tolik, kolik to trafo zvládne.

Jakých 2x11V. Kdes na tom byl woro?

[core88]

Hoši nechci vám do toho kecat, ale proč chcete TDA2030A který má napájecí napětí až +-22V (nejlíp 18V) dávat stabíky na 9V. Co nejdřív přemýšlet a potom se ptát (radit)? Co takhle tam nacpat 7818 a 7918?

A ten koncák pojede od 4 Ohm do 8. I 16 by se přežilo ale ztratí se tím dost výkonu.

nojo pravda já se kouk jen na ten výkres ale do datasheetu už ne e .

[woro90-1]

Kolik z toho může být po usměrnění a vyfiltrování, když to dává 2x11V střídavých? Těch 9V bude určitě pro preamp, a koncáku by stálo za to dát tolik, kolik to trafo zvládne.

Jakých 2x11V. Kdes na tom byl woro?

Nebo jak ty chápeš tento příspěvek?

jo a to trafo tam je input 230VAC 50Hz 22VA output 11VAC*2 Max 15VA pak je tam jeden plosnak a konec a kdyby se z toho dal postavit nejakej trandak tak by to bylo good na lampu stejne namam dost penez a zadny stary radio taky ne

[jastud]

Jo takhle. No já měl pocit že syneda trochu pokročil a když staví sen konec s TDA2030 tak k němu koupil i patřičný trafo, posílal jsem mu odkaz na jedno co by vyhovovalo. To trafo ze stagga bych si schoval a časem z něj udělal třeba zdroj k efektům, ale k tomuhle koncáku je naprd. Po usměrnění a vyhlazeni tam bude max. 15V a počítám že to bude ještě dost měkej zdroj. To mu pak ten integráč dá tak 5-7W.

[woro90-1]

Na cvičení je to dost, a v rockové kapele by se se šestapůlpalcovým repráčkem stejně nechytal, tak nevidím důvod utrácet za další trafo.

[jastud]

woro četls to vlákno? Staví novej zesilovač, kupuje novej reprák všechno je jinak...

[syneda]

ten itegrac jsem nekupoval vzal jsem ho ze staggu na to trafo jsem se ptal u nas ale nemaj ho tam takze ho ted v tejdnu objednam

[woro90-1]

woro četls to vlákno? Staví novej zesilovač, kupuje novej reprák všechno je jinak...

A vejde se to do původní bedýnky nebo bude stavět i bedýnku a toho stagga vylepší volným pádem? Tohle už není o vylepšování staggu...

ten itegrac jsem nekupoval vzal jsem ho ze staggu na to trafo jsem se ptal u nas ale nemaj ho tam takze ho ted v tejdnu objednam

Tak to bych použil i původní trafo, pochybuji, že s tak malou bedýnkou dosáhneš dostatečné hlasitosti při snesitelném zvuku...

[core88]

ten itegrac jsem nekupoval vzal jsem ho ze staggu na to trafo jsem se ptal u nas ale nemaj ho tam takze ho ted v tejdnu objednam

Počkej teď nějak přestávam chápat smysl celího vlákna. ty si chces postavit zesík pač ten stagg se ti zvukově nelíbí a má malej výkon . ale vemeš si z něj napájecí trafo a to TDA . Jen by mě zajímalo jakou si od toho slybuješ změnu k lepšímu ?
