Homemade efekty

[core88]

něco tam kmitá . okolik si zkrátil ty drátky ? podle toho jak stim hejbeš tak o 5mm píská to i když tomu zkratuješ vstum nebo výstup ?

[remisa]

Dratky primeho signalu pro bypass sem zkratil na nezbytne minimum, pres ten plosnak se kterym hybu ten signal v tu chvili vubec neprochazi. Jenom je ten plosnak pod napetim a cim bliz ho dam k signalovym vodicum v krabicce, tim vic to piska. Ten vrchni potak se kterym hybu je distrotion, pokud to pomuze v diagnostice Ten zkrat na ktery se ptas vyzkousim pres vikend a dam vedet.

[core88]

Jestli si ten bypas drátoval standartně jak se to většinou dělá tak v momentě kdy signál neprochází efektem je vstup i výstup vevzduchu a vesele chytá všechno . A jak tam máš to klubko drátů tak se ti tam někde udělala kladná zpětná vazba a ten efekt kmitá/píská jako když vohulíš zesík a stoupneš si vedle bedny s kytarou .Když pak ten efekt přiblížíš třeba k výstupnímu jacku tak se ti tam ten bordel naindukuje a slyšíš ho z repra. Zkrať všechny drátky i od potíků a když by to nepomohlo tak zapoj bypas takle http://www.aronnelson.com/gallery/main. ... alNumber=6 . Když je ten efekt bypassnutej tak je vstup i výstup zkratovanej na zem a nemělo by to pak už dělat bordel

[MrB14ck]

core má pravdu - někde se ti tam něco indukuje z toho klubka drátu. zkusil bych ty kabely aspoň nějak učesat, v ideálním případě zkrátit na minimum. jinak ze zkušenosti stačí 3PTD drátovat s uzemněným vstupem - nemusí být uzemněn i výstup - většinu bordelu stejně chytáš nejčastějc na první gainstage která mívá největší zesílení. zabraňuje to i klikání switche (kondík na vstupu se ti při vypnutí velice rychle vybije na zem)

[kajetan]

Poslechl jsem si nahrávku toho Rata a řekl bych, že se na ty zkrácený propojovací drátky nic nenakmitává, ale že se z toho stal přeladitelný oscilátor. Na videoklipu je vidět jak knoflíkama kmitočet přelaďuješ.
Když už ti to jednou chodilo, tak bych především po zkontrolování tišťáku a letování především zkusil vyměnit LM 308 a nebo pak BF 245A (2N 5458).
Nakmitávání parazitních signálů se většinou projevuje jako zvýšený brum. Tady se jedná vyloženě o oscilace.
Jinak vřele doporučuji místo drahýho 3PDT používat Millenium bypass. Dobrý dvojitý přepínač s aretací se dá koupit za 45,- Kč.

[Abu]

Urcite bych jako prvni predelal prepinac tak, aby byl ve vypnutem stavu vstup efektu uzemen, na 90% se tim vyresi ty oscilace zpusobene pravdepodobne kapacitni kladnou zpetnou vazbou v "klubku dratu" v kombinaci s velkym zesilenim obvodu.

[remisa]

Díky všem za rady. Drátky jsem ještě více zakrátil a hlavně jsem uzemnil vstup na plošnák při vypnutém 3PDT (to bylo to nejjednoduší naštěstí, používám tohle schéma http://www.diystompboxes.com/smfforum/i ... ic=88507.0 - spojit piny 1 a 8 na 3PDT). Bohužel vyzkouším až zítra...
Mezitím - kajetan, tobě taky děkuju, uvidím jak se to bude chovat, kdyžtak tranzistor mám náhradní, operák bohužel ne, navíc není levný a ani už v Brně není skladem
Já jenom z tvého příspěvku nechápu, jak může vadný např. operák ovlivnit signál který přes tišták v tu chvíli vůbec neprochází ? Jak jinak než právě indukcí (resp. nakmitáním) na aktivní signálovou bypass cestu ?
Díky za tip na ten millenium bypass.

[core88]

No ovlivnit ho může docela snadno . řiká se tomu přeslech . ten operák s celým obvodem se chová pak jako miniaturní vysílač a signálová cesta je jako anténa .

[remisa]

To chápu, ale kajetan napsal, že si nemyslí že by se na moji zakrácenou signálovou cestu něco nakmitávalo... proto ten dotaz.

[core88]

No a jak by se to tam teda jinak dostalo když si psal že signál posílal z jacku na jack . Když by sis odpálil letováním nějakou součástku tak by to dělalo bordel hned na začátku když si to zkoušel .

[Abu]

A hlavne pokud by byl vadny OZ nebo FET, tak by to nehralo kdyz je krysa zapnuta.
Jak vlastne funguje, hraje ok nebo taky piska?

[remisa]

Dobře, ten můj dotaz na kajetana jak to myslel s tím, že se to nenakmitává, už raději nebudem rozebírat. Nebo ze sebe udělám ještě většího blbce. Samozřejmě že jinak se to tam nedostane, proto sem se ho ptal
ABU: zapnutá krysa hraje dobře, tohohle pískání jsem si všimnul až když jsem RATa nechal jen jako průchozí a nakopl další distortion za Ratem...

[kajetan]

No když jsi odpojil napájení, tak oscilace přestaly. Takže dedukuji, že ten LM 308 není stabilní a kmitá a oscilace se kapacitně protlačí do signálové cesty.

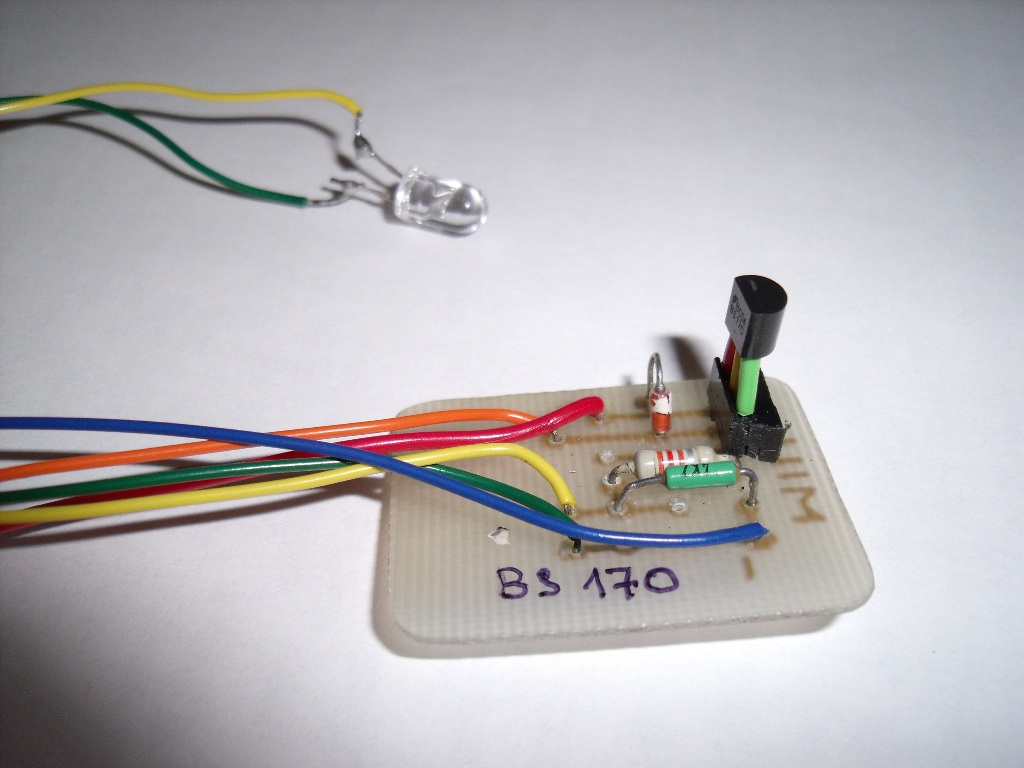

Na obrázku máš na ukázku obvůdek Millenium bypass - mám to udělaný do foroty a cpu to do všech efektíků.

[remisa]

Ok, víc už toho teď nevyřešíme. Děkuji všem zúčastněným
Zmíněné úpravy jsem provedl, tranzistor mám náhradní a po cestě domů koupím za 10kč OP07 pro vyloučení/otestování vadného LM308.
Zítra napíšu jak to dopadlo.

[remisa]

Takže pomohlo to uzemnění vstupu efektu, když není aktivní. Při zapnutém efektu to pískání ani nic podobného neslyším, takže nebylo potřeba nic měnit.
Dík moc!

[MaveQ]

Dobrý den,
zdravím zdejší bastlíře, dívám se na Vaše kousky a jsem překvapený jak Vám to jde pěkně od ruky. Měl bych dotaz, chtěl bych nějaký šikovný overdrive k Vox AC30 a líbí se mi Crowther Hotcake. Byl by z Vás někdo schopen a hlavně ochoten tento overdrive udělat. (např. kolega "kajetan?)

[remisa]

Ahoj,
nepochybuji o tom, že ti to někdo rád vyrobí, ale než se někdo ozve : nepřemýšlel jsi nad tím zkusit to sám? Zrovna na tomhle efektu nic není a stojí pár korun (bez krabičky, potáků a 3PDT ). Já bych to udělal podle tohohle schématu : http://tagboardeffects.blogspot.cz/2012 ... tcake.html (ten první obrázek, bez TS bufferu).
Máš to tam pěkně barevné na bílém, operák TL071 i diodu mají v gesu skladem, všechno ostatní samozrejme taky, možná ten reverzní potenciometr bysme tady museli řešit.
A ten pocit když si to sám vyrobíš a dobře to hraje je k nezaplacení

[MaveQ]

Ahoj,
no o tom po pravdě uvažuji taky, ale jsem elektrikou nepolíbený - spájet něco to jo, ale proč to tak je a ne onak, to je už něco jiného. To schémátko znám, ta předvrtaná deska se dá koupit i u nás, případně pod jakým názvem? Ale máš rozhodně pravdu, že ten pocit z toho, že něco uděláš sám a ono potom i funguje, je k nezaplacení.

[remisa]

Já používám tohle: http://www.ges.cz/cz/ta-019-GES07700234.html
Protože jsem líný si ty tištáky leptat apod. Ta deska ti vydrží na 5 - 10 efektů.
Zezačátku je ta investice trošku větší - ta deska vlastně stojí víc než všechny součástky na efekt (mimo toho nožního 3PDT switche). A tak to máš i s dalšíma věcma, např. na krabičku barva, lak....
Záleží kolik takovýchto věcí máš k dispozici abys je nemusel kupovat ( budeš muset krabičku nějak vyvrtat, obrousit... )
Pokud umíš pájet tak už stačí jenom chtít, a dopídíš se všeho....

[MaveQ]

Děkuji, no tak já si tedy něco naštuduju (aspoň abych se orientoval v tom nejnutnějším) a zkusím to. Kdybych měl ještě nějaké "stupidní" dotazy, tak se předem omlouvám (počítám, že nějaké budou). Pokud tě něco napadne něco zásádního, co mi nesmí v žádném případě uniknout, dej mi vědět.
