zapojení snímačů

[himself]

Prosím pěkně u nejjednoduššího zapojení (jeden SC, tónová clona a hlasitost) je při max. hlasitosti a otevřené cloně výstup +/- totéž, co leze ze samotného snímače?

[Abu]

Podle toho cemu rikas "+/-". Je to samozrejme (s pripojenym Vol a Tone) trochu nizsi uroven a trochu orezane vysky, protoze snimac je vic zatizen (i potaky v poloze 100% zatezuji zdroj signalu).

[bubucci]

ne, snímač je pořád zatížený oběma poty a ty ovlivňují jeho 'resonant peak' Pokud chceš slyšet rozdíl, kup a nebo si vyrob no-load poty.

[hyenik]

mám tak zapojenou jednu kytaru, muzu to prepnout přímo na jack
jak pise Abu pribude trocha hlasitosti, trochu vysek, nic prevratneho
(a samozrejmě nefungujou potaky, coz je zvlast u volume dost nezvyk)

[Placka]

Chci vyměnit output jack u svoji Dowiny. Má vestavěný snímač Shadow Ambiance, které má stereo výstup a tím pádem je výstupní jack 4 pinovy a vedou k němu 4 vodiče. Netušíte někdo, jak to zapojit aby to fungovalo? Klidně mi stačí zachovany jen mono výstup.
U 4-ziloveho vodiče předpokládám levý a pravý kanál, zem a čtvrtý vodič nějaké spínání preampu, aby nezral baterku s odpojenym kabelem?
Na netu jsem zapojení zkoušel hledat, bohužel marně...

[torst]

Jen jedno: Ta samice vydrží rok, dva. Mám s těmito tubusovými jacky špatnou zkušenost.

[jbiker]

No, asi záleží na výrobci. Mám jednu dodanou s origo aftermarket Fishmanem a tři s K&K snímači, vypadají všechny jako Switchcraft a drží léta bez problému.

[kmensik]

Chci vyměnit output jack u svoji Dowiny. Má vestavěný snímač Shadow Ambiance, které má stereo výstup a tím pádem je výstupní jack 4 pinovy a vedou k němu 4 vodiče. Netušíte někdo, jak to zapojit aby to fungovalo? Klidně mi stačí zachovany jen mono výstup.
U 4-ziloveho vodiče předpokládám levý a pravý kanál, zem a čtvrtý vodič nějaké spínání preampu, aby nezral baterku s odpojenym kabelem?
Na netu jsem zapojení zkoušel hledat, bohužel marně...

Každopádně je potřeba to propípat, jinak se zapojení nezjistí. Pak sehnat samici se 4 vývody. Existují, dávaj jsem ji kamarádovi do kytary a dost jsem ho tím zmátl. Nevím, kde jsem ho koupil. Asi tady:
https://shop.sollerguitars.com/product_ ... 4d7kl4i394
Raději bych opravil ten původní jack. Je nefunkční?

[frytol]

Můžete mi prosím někdo poradit, jak zapojit 2 HB, 1 volume push-pull na single snímače a 3 Way switch?

Měním vlastně jen přepínač z klasickýho blade přepínače (https://imusicdata.cz/prepinac-3-poloho ... sSEALw_wcB) za tenhle - https://lovemyswitches.com/taiway-dpdt- ... hort-shaft
Elektronika funguje, jen to potřebuju napájet na ten novej a bohužel žádný wiring diagrams jsem nenašel.

Díky!

[bubucci]

Zapojíš to klasicky jako HB akorát ty jejich 2 a coil-split dráty připojíš na kraj DPDT přepínače, který si uprostřed spojíš se zemí. Popř. na každou stranu jeden snímač a můžes si vybírat, který rozepneš.

[frytol]

Mám to teď takhle - https://www.seymourduncan.com/images/wi ... VppSPL.jpg , takže ten DPDT switch jen vyměním a napojim stejně?

[kmensik]

Podívej se na výkres toho nového přepínače, jak má číslované vývody.
Spojíš 2 a 5 a připájíš tam ten drát, co šel na střední spojený vývod starého přepínače.
Na 3 připojíš přívod od jednoho snímače a na 4 od druhého. 6 a 1 nepřipojovat.

[frytol]

Perfektní popis! Moc děkuju.

[volfi]

Zkoušel jste někdo kombinaci klasických EMG a EMG-X? O co mi jde, leží mi tu EMG66 a EMG85-X, EMG66 používá pasivní tónovou clonu 25K a EMG85-X používá aktivní VLPF. Chtěl bych to dát na LP s tím, že ke každýmu snímači bych dal tu clonu, co k tomu patří.
Vidíte v tom nějaký problém nebo by to bylo OK?

[bubucci]

no problemo

[innerself]

Stejně nejvíc lidí asi teď šokovalo (včetně mě), že x série používá aktivní clonu Podle mě i lidi, který dávaj testy na netu x série vs. originál, jenom přepojili samotnej snímač a jinou clonu tam nikdo ani necpal

[innerself]

K čemu jsou tyhle kondíky u volume poťáků?

Měla to v sobě jak kytaristovo stará ibanez z roku 2002, tak i tovární Kramerka assault 220 viz fotka .

[Abu]

Tzv. treble bleed. Zabranuje ubytku vysek pri stahovani volume. Kompenzace vlivu parazitni kapacity kabelu.

[innerself]

Díky

[kodl258]

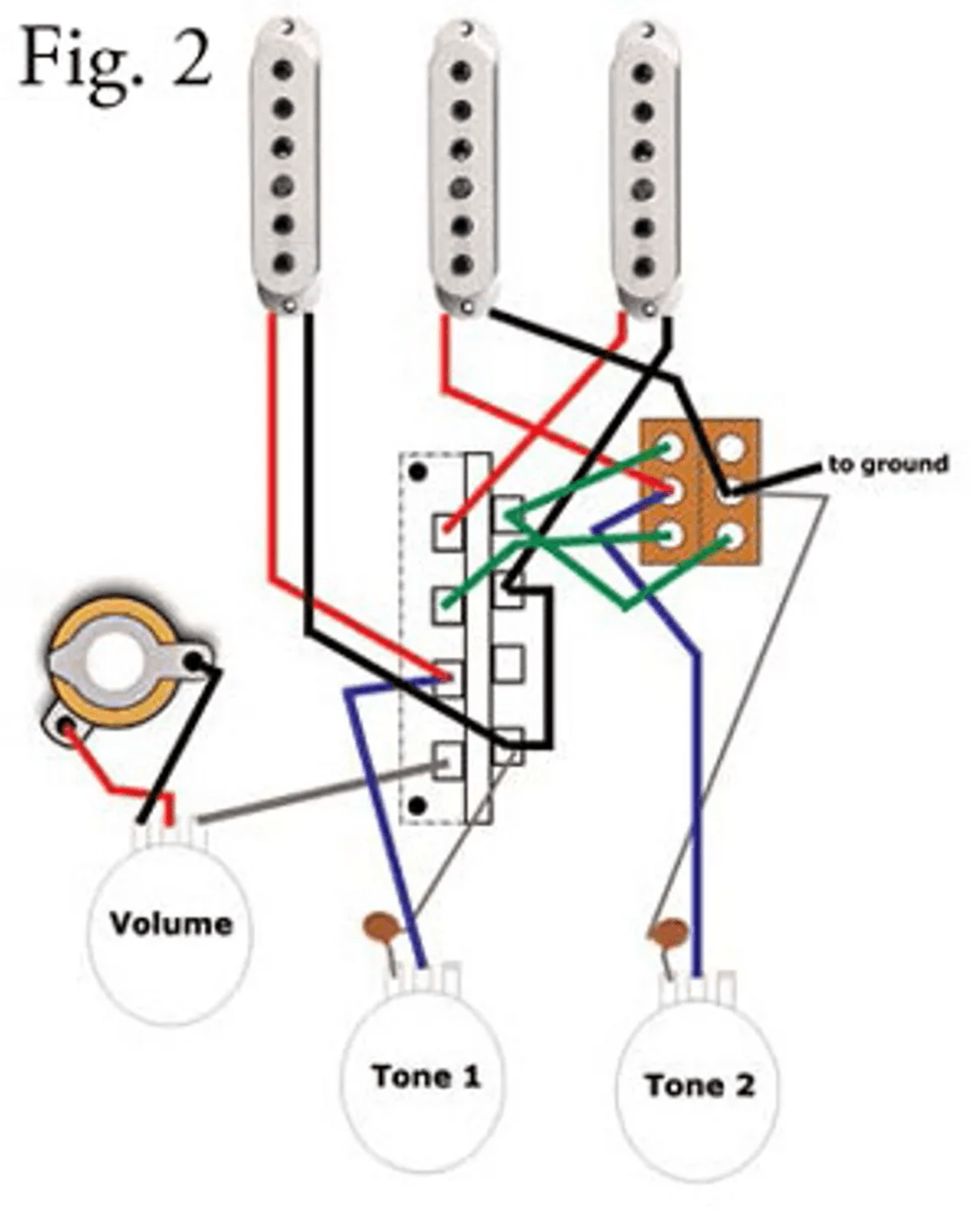

Nějak mě přestala bavit P90 u krku mého telete, takže jsem rozhodl, že tam namísto něj dám dva stratovské snímače. A když už se v tom budu vrtat dám tam push-pull na přepínání paralelně/sériově. Jako inspiraci jsem použil tohle zapojení. Jenom namísto Tone pro jednotlivé snímače tam bude master Tone.

Tak jsem to všechno pěkně sletoval a nefungovalo. Nemohl jsem najít chybu, tak jsem to drátek po drátku rozletoval a neustále měřil a měřil a furt kraťas. Už jsem to chtěl rozšlapat, když mě napadlo proměřit nový pětipolohový přepínač, který jsem tam dal. A ejhle výstup na jedné straně byl spojený s výstupem na druhé straně. Dvě že tři pacek, za které tam tu kontaktní plochu drží byly ohnuté obráceně, takže dělaly propojení s kontaktní plochou na druhé straně přepínače. Na druhé straně to samé. Ohnul jsem je obráceně, směrem k osičce - viz. foto níže. Teď už ty strany spojené nejsou, takže by to snad mělo fungovat. Už jsem ale neměl sílu to letovat zpátky. Snad zítra. Nevím jestli to propojení obou stran je standard nebo ne. U normálního stratovského zapojení by to bylo jedno, ale tady musí být obě strany nezávislé. Tak třeba to někomu ušetří trochu času a nervů, když narazí na podobný problém.
