Zapojení reproduktorů a boxů

[Enty™]

takže jinak.. můžu do té 1960tky zapojit jeden 8Ohmovej zesík do 8Ohmovýho vstupu na bedne tak, že budou hrát všechny repráky?

[cerfotoc]

Ahoj chci se zeptat, četl jsem pouze pár prvních příspěvků, ale moc vysvětleno to nebylo. Co to udělá když zapojím TRANZISTOROVÝ kombo s výstupem na 8ohm do bedny která má 16ohm? je to stejné jako u lampy - hraje poloviční hlasitostí?

rád bych tu 212ku zatim nějak využil než koupim lampovou hlavu...

[dayslypper]

takže jinak.. můžu do té 1960tky zapojit jeden 8Ohmovej zesík do 8Ohmovýho vstupu na bedne tak, že budou hrát všechny repráky?

Jak je patrné z příslušného obrázku, tak to nejde.

[Nero]

Ahoj chci se zeptat, četl jsem pouze pár prvních příspěvků, ale moc vysvětleno to nebylo. Co to udělá když zapojím TRANZISTOROVÝ kombo s výstupem na 8ohm do bedny která má 16ohm? je to stejné jako u lampy - hraje poloviční hlasitostí?

rád bych tu 212ku zatim nějak využil než koupim lampovou hlavu...

Bude to hrát potišeji...

[cerfotoc]

aha, tak to je celkem na prd, protoze kdyz se k tomu crate pripoji box tak ty repra v nem hrat neprestanou a zase se mi je nechce vypojovat a hrat jenom pres ten box a pak hodne zvysovat hlasitost na kombu.

no nic, tak bude box nějakou dobu stát v koutě no. pořád lepší než mít hlavu a nemít box...

[pigdestroyer]

2cerfotoc: nechapu co resis? proste to zapoj a hotovo ne? i kdyz to nebude hrat na plny vykon, i tak to pomuze a zhutni zvuk

[cerfotoc]

tak jasne ze to zkusim

[Moleek]

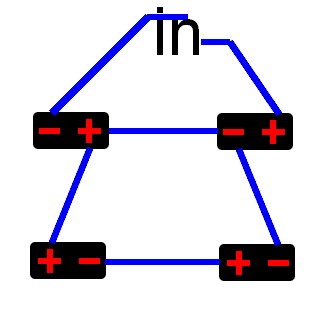

Ahoj, mám 4 repráky 8Ohm, a potřebuju výsledek taky 8Ohm -> Použiju sériově paralelní zapojení.
Chtěl jsem kabely mezi reprem co nejkratší a aby se nekřížili, tak jsem spodní dvě otočil.
Chtěl bych se jen ujistit na správnost mého schématu: Jsem si jistý na 90%, potřeboval bych těch 10% ujistit od někoho, kdo to má víc v malíku

Schéma zapojení

[Moleek]

Ahoj, mám 4 repráky 8Ohm, a potřebuju výsledek taky 8Ohm -> Použiju sériově paralelní zapojení.
Chtěl jsem kabely mezi reprem co nejkratší a aby se nekřížili, tak jsem spodní dvě otočil.
Chtěl bych se jen ujistit na správnost mého schématu: Jsem si jistý na 90%, potřeboval bych těch 10% ujistit od někoho, kdo to má víc v malíku


Sám si odpovim, je to samozřejmě blbost, dolní repra by byly paralelně ke kabelu, takže signál 'zvolí cestu nižšího odporu a to kabel.... Takže holt nebudu minimalista a připojim to pořádně křížem a bude to.

[dayslypper]

Myslím, že to není problém. Viz. můj příspěvek na první stránce vlákna.

[Bummer]

Zajímala by mě jedna věc... nevím jestli tu už padla, ale mám za to, že ne... Má nějaký vliv na zvuk (ponecháme-li to ostatní stranou), pokud se u lampy zapojí na 16 ohmový výstup 8 ohmové repro?

[dayslypper]

Vše, co jsem o tom vyčetl zde na fóru, jsem hodil sem Příručka pro kytaristy/Jak připojit repro k zesilovači?

[Bummer]

Tam bohužel není o zvuku ani zmínka...

[dayslypper]

Myslim, že není na místě řešit zvuk, když tím riskuješ poškození aparátu. Proto ti asi jen tak někdo neodpoví. Ale pokud ti jde o to, jestli zvuk bude lepší, tak zcela jistě ne. Já komiksovými citoslovci příliš neoplívám, ale dle mě by to znělo asi takhle, pokud bys to kombo trochu vohulil:

Chrrrrrr crrrrrrrr, bum, beng, prásk, bzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzzz

[Bummer]

Jak změřím impedanci? Klasicky multimetrem, že? Jen se ujišťuji... Vím, že impedance není totéž co odpor. Ale proměřoval jsem repro a naměřil jsem 8 ohmů. Postupem času jsem si totiž přestal být jistý tím, kolik vlastně má. A teď zjišťuji, že jsem ho měl zapojené do špatného výstupu. Nevýhoda nákupu z druhé ruky... Zesilovač naštěstí funguje...

[dayslypper]

Máš pravdu. To, co měříš multimetrem, je jen stejnosměrný odpor vinutí, tedy jakási dolní mez, pod kterou impedance nemůže klesnout.

Jmenovitá (nominální) impedance je důležitější údaj. Je to impedance při zátěži střídavou složkou a bývá vždy o krapet vyšší.

Reproduktoru o nominální impedanci 8Ω odpovídá SS odpor o hodnotě cca 6,8Ω.

[Bummer]

No, takže už můžu sám sobě odpovědět.

Rozdíl ve zvuku skutečně je. Čistý zvuk je nyní (s vyhovující impedancí) kulatější a teplejší, zkreslený je méně agresivní, nepříjemný, kousavý... Ještě výrazněji se to podepsalo na zvuku do sluchátek.

[Wohma]

Jj rozdil tam musi byt, dle impedance se odviji frekvencni charakteristika (a naopak impedance je zavisla na frekvenci, ten udaj, co se bezne udava, tak je myslim pro 1kHz). Na sluchatkach jsou obecne vic slyset detaily (pokud bereme v potaz bezna sluchatka a kombicko).

[Kryšpín]

Doufám, že jsem to nepřehlíd a neptám se na něco, co už je tady zodpovězený... Na hlavě mám u výstupu přepínání 8 a (4) 16 - Znamená to, že v tom druhým případě je jedno, jestli tam píchnu 4 nebo 16 Ohmovej box? Mám 8, takže mě to netrápí, ptám se jen teoreticky, abych byl zas o trošku chytřejší

[dayslypper]

Toto je výsledek mé snahy vtlouci všem, aby se nejdřív podívali do manuálu.
Ale máš štěstí, že jsem opravdu o něco chytřejší. O to, že Marshall šetří na potisku panelů.

http://www.drtube.com/schematics/marshall/jcm900.pdf

6. Impedance Selector Switch
Two-way switch for matching the amplifier to
speaker impedance. Amp heads feature 8 or 16
Ohm operation. Combo versions feature 4 or 8
Ohm options.

Tedy soudím, že (4) 16 8 znamená:
16Ω - 8Ω pro hlavy
4Ω - 8Ω pro komba

Další otázky radši směřuj do témat o tvém ampu.
