Stavba lampové hlavy(ičky) - rady, postup...

[core88]

a sakra ta třetí lampa to je PI ... no tak to tam musíš udělat díru ječtě pro 3. lampu

[puci]

No jo ale kde aby to tam zapadlo ,s tím volume to je jak kde sa to zapájá?

[Stanley06]

Já bych dal tu lampu buď mezi 1. lampu a kraj nebo mezi 1. a 2. co tam máš teď, jestli se tam vejde a nebo mezi 3. malou lampu a první velkou, pokud se ti to tam teda povede dostat, takhle to vypadá že by mohlo. pak bys měl zleva - 1.+2. preamp, 3. smyčka, 4. PI

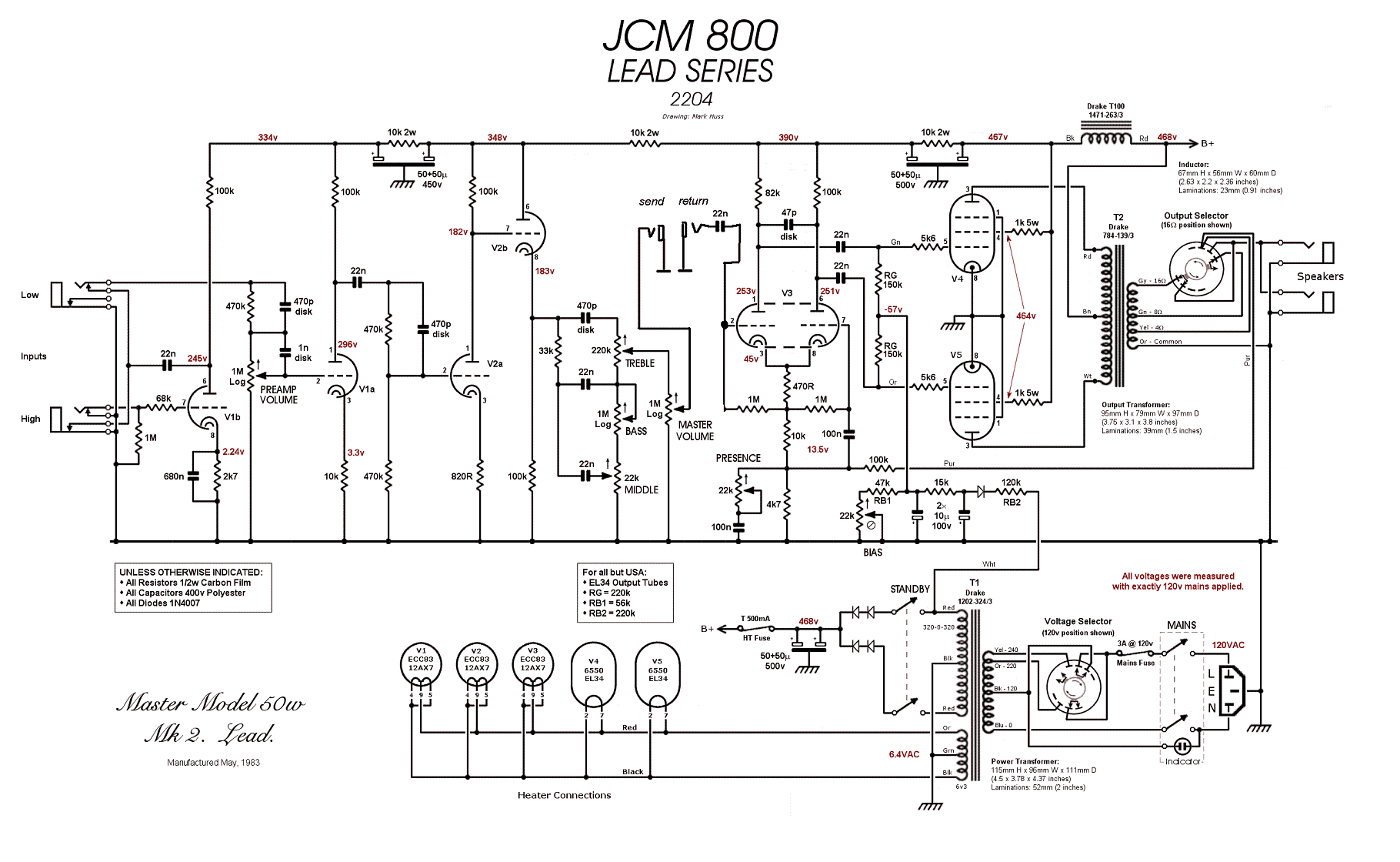

V tom schématu máš Effects Send Level 1M potak a pak Effects Return Level 1M ty se zapojí tak jak jsou na schématu. jen je dostat na panel. Nebo se podívat po nějaké smyčce která bude mít přenos 1 a bude bez ovládacích poťáků

[puci]

Sory ,ten poták som si nevšimol.Dám ho na miesto jedného vystupu na repro.

[puci]

Nazdar.
Prosil by som o správný postup na nastavenie biasu pre EL 34 párovanu.Zapojenie JCM 800.
Na nete je toho vela ,že ma to už mylí ale všetko píšu tak komplikovane.
Aky odpor medzi katodu a zem dať a ako merať a vypočitať odber.
Vdaka.

[Dan Rohanský]

Já odpor do katody nedávám a kolik mi tam teče měřím normálně ampermetrem, že si odpájím jednu zem na patici

[core88]

1. musíš znát hodnotu napětí na koncovej lampě .
2. na netu si najdeš nějakej bias kalkulátor dosadíš tam zjištěnou hodnotu anodovýho napětí vybereš si ze seznamu lampu jakou máš a vyskočí ti hodnota v mA kterou musíš nastavit. http://ax84.com/biascalc.html ( pro dvojčiný zapojení tě zajímá 70%hodnota biasu)
3. pokud je to domácí výrobek tak mezi katodu a zem dej do serie odpor 1R 2W a na jeho vývody si dej sondy multimetru a měř napětí ( podle ohmova zákona je velikost napětí závislá na velikosti proudu co prochází odporem. U=I)

napřed si nastav záporný napětí na nejvyšší hodnotu a postupně ubírej k 0V. naopak to neni dobrý dělat protože při 0V je lampa uplně otevřená a prochází jí moc velkej proud a nemusela by to vydržet když by tak byla moc dlouho ...


nebo se bias nechá nastavovat tak že přímo odečteš hodnotu zápornýho napětí na G1 .... ale takle sem to nikdy nezkoušel takže nevim

[puci]

Zdravím.
Potrebujem rady na oživenie JCM 800.
Podla chemy som meral napatia bez elektronok,napatia mi nesedia.Za prvím dvojitim kondenzatorom kde má byť 390V mám len 290 V.Odpor 10k-2W je dobry.Pred kondenzatorom mám460V to je asi dobre.
Pri vstupnej elektronke kde má byt 245v mám len 120V.
Tiež pri bias kde má byť -57v mám lem -18V darmo krutím trimrom.
Ked som zapol zosik aj s elektronkami jedna EL34 ka bola hned horuca a druhá studená.Trafa mám z music 70,su v poriaku dávaju spravne napatia.
Neviem si rady ,poradí niekto?
Vdaka.

[jastud]

Nemáš obráceně diodu u RB2?

[puci]

Ja bias mám podla tejto schemy,tak sa mi vidí že je to asi obratené ale ubezpečťe ma.

[lunchie]

puci>tu efektovou smycku jsi tam dodelal sam? Tak jak to mas, tak ti tam bude litat docela velky napeti z pre-ampu a muze se stat, ze odpalis jakejkoli efekt, co tam do ty smycky das ...

[puci]

Tu smyčku tam nemám.
Nemože byt chyba v kondenzatoroch C7 a C17 su to nepoužité akože nové ale starši ročník? Dioda na RB je spravne zapojená.

[Johny_Hard]

a co máš mezi prvním a druhým (dvojtým kondenzátorem), máš je naformátované nebo nejsou vadnéé jeden z nich ???? já místo té tlumivky tam dal odpor 100ohm, do tlumivky se dává většinou 100-1000 ohmovej odpor, pokud neni tlumivku, když máš lampy EL34 tak to předpětí - 54 V bude asi moc, těch -57V je určeno pro jiné lampy, já tam dával pod -40, a šel mi tam klidák asi 20-30 mA, a odpory RG by měly být místo 150k 220k, a místo odporu RB2 jsem dával nějakou teslu zelenou 5k6, když máš zpětnou vazbu z 8 ohmu tak míso toho 100k odporu co tam vede bys mohl dát tak 47k, já zkoušel upravovat odpor na 2 katodě a místo 10 k jsem dal 1K5 a zablokoval jsem ho kondenzátorem 22-25uF tuším,ale je lepší tam podle mě nechat těch 10k a nakopnout ho krabičkou.

[puci]

Dnes som mal zapnuty zosilnovač asi hodinu bez elektronok a postupne sa napatie zvyšovalo až dosialo čo má byť asi neboli naformatované kondenzátory.Uvidím zajtra či to skor nabehne.Ale ešte bias mi nejde len na tích -18volt,netraba to merať až ked tam budu lampy?

[lunchie]

ne, neni potreba tam zapojovat lampy, je to obycejnej napetovej delic

[puci]

Teraz vidím že mám v biasovom obvode namiesto 10 mikro kondikov 20mikrové,není v tom problem?

[JirkaT]

Kondenzátorem to není. Jaké máš napětí na vývodech kondenzátoru C37 ? To ručně malované schéma je provedeno velmi nedbale. Předpokládám, že máš propojenou diodu D11 s kondenzátorem C37 a tento spoj vede na zem zesilovače ? A ještě dovětek: Jakým měřákem to měříš ?

[puci]

Na C37 je 35voltov,merak Multimeter digitálny UT 50

[JirkaT]

Odpoj R45, kolik je nyní na C37 ? Při tomto úkonu předpokládám samozřejmě vyjmuté koncové EL34 !

[puci]

Teraz som nameral -48volt
