Stavba komba

[syneda]

tak jsem udělal lepší fotky http://syneda.rajce.idnes.cz/kombo/ změřil jsem to napětí na tom trafu a je tam 20,4 V na obou vystupech, ten stabilizator bych rad koupil novej ale nevim kde soušástky co jsme tu měli jsou "dočasně" zavřeny a pres ges obědnávat 1 stabilizator mi prijde jako picovina. Nevíte někdo jestli nejsou nějaký součástky i v Ústí? A s těma kondikama, to mam jako tim kondikem spojit vstup a zem a vystup a zem?

[jastud]

1) udělej pořádný fotky, tohle je na prd
2) pořádně se podívej na pinout těch stabíků, kladný a záporný to mají jinak
3) vyleptej tu desku ještě jednou a pořádně, i kdyby to fungovalo tak tak spolehlivost bude stát za pendrek, pokud máš takhe udělaný i ostatní plošňáky tak zapomeň na to, že se ti to povede rozchodit. Zvlášť u toho SansAmpu je pravděpodobnost, že to pojede tak jedna k padesáti
4) proč tam máš tu signalizační diodu jen jednu?

5) mrkni na tohle http://www.gme.cz/cz/f-kv8042-p767-380.html

[syneda]

dit uz jsem udelal novy fotky a plosnaky taky, signalizacni diody tam mam 2 akorat ze jedna je primo na plosnaku a druha na dratkach abych ji moh dat jako signalizaci, na pinout jsem koukal uz 100x

[CIBI]

Ten plošňák na fotkách nevypadá moc přesvědčivě... zkus to leptat kratší dobu a pořádně začmárat ty místa co tam maj zůstat, budeš tam mít víc mědi = nemusíš cínovat ty cesty a povede to dobře.

[syneda]

nevypada moc pesvedcive ale funguje žádná cesta tam neni prerusena ani spojena a uz nemam cuprexit
a nevim proč ale tu lihovku mi to vzdycky podlepta a nekde je med ktera tam bejt nema

[vrablc.v]

nevypada moc pesvedcive ale funguje žádná cesta tam neni prerusena ani spojena a uz nemam cuprexit
a nevim proč ale tu lihovku mi to vzdycky podlepta a nekde je med ktera tam bejt nema

máš asi blbou lihovku, a taky nezapoměn, že tam kde jsi to už jednou nakreslis tak přes to to už znovu nepatlej

[core88]

nevypada moc pesvedcive ale funguje žádná cesta tam neni prerusena ani spojena a uz nemam cuprexit
a nevim proč ale tu lihovku mi to vzdycky podlepta a nekde je med ktera tam bejt nema

tak aspon pošli nákres toho tištáku + pozici součástek vono stěch fotek toho mc pznat nejde.

[syneda]

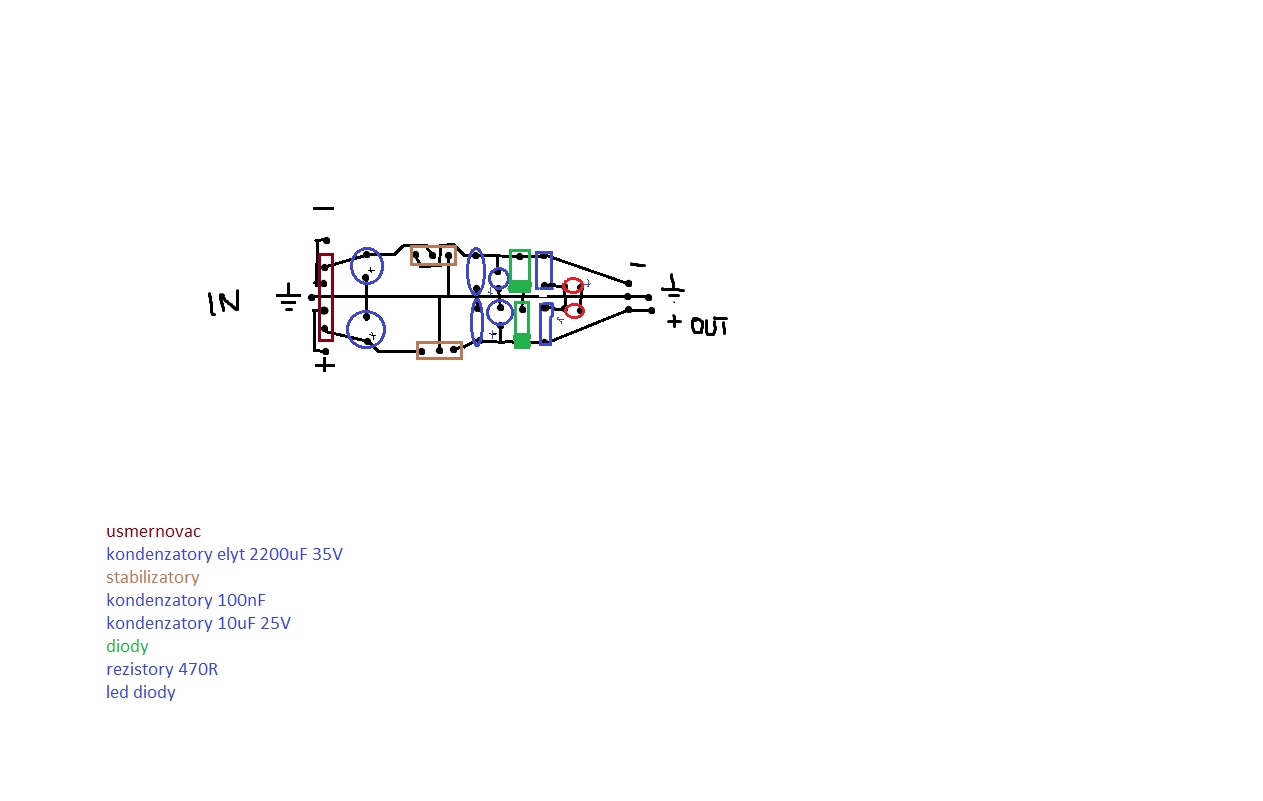

tady to je, soucastky jsou tam napsany jak jdou po sobe z leva do prava

[mia]

tady to je, soucastky jsou tam napsany jak jdou po sobe z leva do prava

zápornej stabík by měl být zapojený dobře, ale kladnej máš naopak, teda aspoň na fotkách.

[syneda]

nojo sakra ale je divny ze se snim nic nedeje a ten zapornej se hned pali

[Rocky_MK]

nevypada moc pesvedcive ale funguje žádná cesta tam neni prerusena ani spojena a uz nemam cuprexit
a nevim proč ale tu lihovku mi to vzdycky podlepta a nekde je med ktera tam bejt nema

máš asi blbou lihovku, a taky nezapoměn, že tam kde jsi to už jednou nakreslis tak přes to to už znovu nepatlej

Já to nakreslím jednou,nechám to zatuhnout a potom ještě dvakrát třikrát a podleptané nemám nikde nic ( pokud to ovšem nezapomenu a neleptá se to celé odpoledne,jako se mi to stalo u DS-1 )

[syneda]

tak jsem dodelal sans amp a svete div se, nefunguje takze vezmu multimetr a budu hledat studenaky

[Rocky_MK]

tak jsem dodelal sans amp a svete div se, nefunguje takze vezmu multimetr a budu hledat studenaky

čím a jak pájíš ? Používáš kalafunu ? Mraky lidí ji zatracuje a posílá do sraček, mě s pájením radilo asi pět lidí a z toho 4 mi říkali,používej kalafunu a studeňáků se nemusíš bát. Ale za sebe říkám,používej ji. Pak tu přebytečnou z toho lehce umyješ. Cín se bude líp rozlévat,budeš mít lepší spoje,eliminuješ možnost studeňáků a vůbec. Dřív jsem taky pájel všelijak,ale jak jsem si začal víc hledět té kalafuny,tak naprostá většina problémů odpadla. Vím i o lidech, co i s mikropáječkou používají kalafunu. Je to teda aji o tom,jaký máš cín,ten kalafunu obsahuje taky,ale někdy to prostě nestačí.
A jak vás učili pájet ve škole ?

[core88]

no k tomu pájení . já ty plošnáky po vyleptání hned lakuju . ale jednou sem dělal nějakou blbůstku co sem hned letoval tak sem to ani nelakoval . měl sem pájecí pero a trubičkovej cín a když sem to letoval ten ten cín chytal na holou měd ještě líp než když sem to měl nalakovaný. jinak já používam trubičkovej cín a extra kalafunu už nedávam.

[Rocky_MK]

no k tomu pájení . já ty plošnáky po vyleptání hned lakuju . ale jednou sem dělal nějakou blbůstku co sem hned letoval tak sem to ani nelakoval . měl sem pájecí pero a trubičkovej cín a když sem to letoval ten ten cín chytal na holou měd ještě líp než když sem to měl nalakovaný. jinak já používam trubičkovej cín a extra kalafunu už nedávam.

ale určitě si začínal s trafopájkou a kalafunoval si,ne ?

[core88]

no k tomu pájení . já ty plošnáky po vyleptání hned lakuju . ale jednou sem dělal nějakou blbůstku co sem hned letoval tak sem to ani nelakoval . měl sem pájecí pero a trubičkovej cín a když sem to letoval ten ten cín chytal na holou měd ještě líp než když sem to měl nalakovaný. jinak já používam trubičkovej cín a extra kalafunu už nedávam.

ale určitě si začínal s trafopájkou a kalafunoval si,ne ?

noooooo možná když mi bylo 7-8 tak možná jo ale jinak poslední dobou sem jel na pájecí pero a trubičkovej cín . jinak trafo pájku na plošňáky nepouřívam je moc silná . mam jí na letování věcí co sežerou moc tepla.

[mia]

Já se držím staré osvědčené klasiky - trafopájka, kalafuna, trubičkovej cín. Mám i mikropájku, ale když dělám věci "do vzduchu" (tj dráty na očka), tak to mikropájkou moc nejde, neprohřeje to. Na tišťáky mám trafopájku s "věčným očkem", to nemá takový tepelný výkon jak klasické očko z měděného drátu, takže to tišťáky nepropaluje. A styl pájení - zapnu pájku, "ukousnu" cín, vypnu pájku, ponořím do kalafuny, přemístím na spoj, zapnu pájku a nechám propájet. Někdy to dělám i tak, že namočím do kalafuny, přiložím na spoj, druhou rukou přiložím cín ke spoji a nechám propájet. Ten druhý způsob většinou na tišťáku.

[Rocky_MK]

Já se držím staré osvědčené klasiky - trafopájka, kalafuna, trubičkovej cín. Mám i mikropájku, ale když dělám věci "do vzduchu" (tj dráty na očka), tak to mikropájkou moc nejde, neprohřeje to. Na tišťáky mám trafopájku s "věčným očkem", to nemá takový tepelný výkon jak klasické očko z měděného drátu, takže to tišťáky nepropaluje. A styl pájení - zapnu pájku, "ukousnu" cín, vypnu pájku, ponořím do kalafuny, přemístím na spoj, zapnu pájku a nechám propájet. Někdy to dělám i tak, že namočím do kalafuny, přiložím na spoj, druhou rukou přiložím cín ke spoji a nechám propájet. Ten druhý způsob většinou na tišťáku.

Přesně tak. Mám trafopájku starou téměř 30 let a su naprosto spokojený.

[core88]

Já se držím staré osvědčené klasiky - trafopájka, kalafuna, trubičkovej cín. Mám i mikropájku, ale když dělám věci "do vzduchu" (tj dráty na očka), tak to mikropájkou moc nejde, neprohřeje to. Na tišťáky mám trafopájku s "věčným očkem", to nemá takový tepelný výkon jak klasické očko z měděného drátu, takže to tišťáky nepropaluje. A styl pájení - zapnu pájku, "ukousnu" cín, vypnu pájku, ponořím do kalafuny, přemístím na spoj, zapnu pájku a nechám propájet. Někdy to dělám i tak, že namočím do kalafuny, přiložím na spoj, druhou rukou přiložím cín ke spoji a nechám propájet. Ten druhý způsob většinou na tišťáku.

Přesně tak. Mám trafopájku starou téměř 30 let a su naprosto spokojený.

no já tady nikomu nechci vnucovat svuj styl letování já si tu trafo pájku po komančích taky nemůžu vynachválit (jen se na ní krapet vymlel závit pro uchycení očka tak sem to musel krapet poopravit )Jen prostě na delší práci s tištákama mam rači pero. Je v tom tom asi takovej rozdíl jako když se budu s někym dohadovat čim vymalovat , vápnem nebo primalexem

[Rocky_MK]

Já se držím staré osvědčené klasiky - trafopájka, kalafuna, trubičkovej cín. Mám i mikropájku, ale když dělám věci "do vzduchu" (tj dráty na očka), tak to mikropájkou moc nejde, neprohřeje to. Na tišťáky mám trafopájku s "věčným očkem", to nemá takový tepelný výkon jak klasické očko z měděného drátu, takže to tišťáky nepropaluje. A styl pájení - zapnu pájku, "ukousnu" cín, vypnu pájku, ponořím do kalafuny, přemístím na spoj, zapnu pájku a nechám propájet. Někdy to dělám i tak, že namočím do kalafuny, přiložím na spoj, druhou rukou přiložím cín ke spoji a nechám propájet. Ten druhý způsob většinou na tišťáku.

Přesně tak. Mám trafopájku starou téměř 30 let a su naprosto spokojený.

no já tady nikomu nechci vnucovat svuj styl letování já si tu trafo pájku po komančích taky nemůžu vynachválit (jen se na ní krapet vymlel závit pro uchycení očka tak sem to musel krapet poopravit )Jen prostě na delší práci s tištákama mam rači pero. Je v tom tom asi takovej rozdíl jako když se budu s někym dohadovat čim vymalovat , vápnem nebo primalexem

já se taky nechtěl hádat ani vyvolávat hádky Jenom jsem chtěl zjistit,čím a jak pájí Syneda,abysme věděli,proč má studeňáky já taky nikomu nic nevnucuju
Jo a problém se závitem jsem taky nedávno řešil už je pěkně vyjetý za ta léta
