Technické Výkresy Kytar.....

[kocour]

Dokud neupřesníš,
1. jaké detaily má výkres obsahovat,
2. kdo to podle toho výkresu vyrobí (kutil, truhlář, kytarář, sochař, nástrojař apod.)
3. které hardware (kobylka,tremolo...)
4. jaké snímače
5. rozměry, nebo skicu patky krku, menzura ??
6. lepší fotku toho těla, nebo odkaz na prospekt, typ,výrobce (Dean?)
7. honorář nebo thank you ?
... tak se tady asi nikdo nerozhejbá.

kcr

[Scyther]

Dokud neupřesníš,
1. jaké detaily má výkres obsahovat,
2. kdo to podle toho výkresu vyrobí (kutil, truhlář, kytarář, sochař, nástrojař apod.)
3. které hardware (kobylka,tremolo...)
4. jaké snímače
5. rozměry, nebo skicu patky krku, menzura ??
6. lepší fotku toho těla, nebo odkaz na prospekt, typ,výrobce (Dean?)
7. honorář nebo thank you ?
... tak se tady asi nikdo nerozhejbá.

kcr

Vyrábět to bude kolega truhlář, co už pár kytar (a bas) udělal. HW - koblka tuneomatic, struny skrz telo, snimace seymour duncan blackouts(pripadne EMG81/85). Melo by se jednat v podstate o kopii toho deana s tim, ze tvar tela by byl podle toho nakresu (je to ciste muj vymysl, takze origo plany ani prospekty nikde nejsou, ale muzu to vyexportovat ve vetsim rozliseni). Patka krku by byla jen dole ubrana.
Melo by jit o pruchozi krk skrz telo.
Tady je fotka tech kytar vedle sebe
https://fbcdn-sphotos-a.akamaihd.net/hp ... 6128_n.jpg

Pokud by se do toho někdo chtěl pustit, může se ozvat třeba přes SZ a na honoráři by se můžeme domluvit.

[krys96]

Zdravím, scháním nákres na Gibson Les Paul 1958 už sem tu něco našel ale tam je akorát dálka a šířka těla neměl byste někdo něco konkrétnějšího? (úhly zakřivení atd.).

[kocour]

btw:
http://drw-holland.nl/pdf/guitar_building_plans.pdf
-kcr-

[krys96]

na to sem koukal ale nějak my nedochází jak podle toho udělat např. to javorové klenutí.

[kocour]

to javorové klenutí.

Nakreslit vrstevnice:
http://www.gitarrebassbau.de/download/file.php?id=1189
obfrezovat schody:
http://www.zisoft.de/e-gitarren/lespaul/20071027.html

a vyhladit ručně brusným papírem
-kcr-

[krys96]

Dík moc tohle mi scházelo

[lathur]

Helloubojs, zase já a tentokrát s plánkem: hříšná pýcha mě dostala a poradila mi, abych si konečně dodělal tu basu, co jsem začal někdy před třiceti roky stavět. Tenkrát se mi dostal do ruky jakofendrovský krk na prapodivnou mensuru 790 mm. A tak rozhodnutí padlo na preclík, který se mi líbí teďkom čím dál víc. Po přehlídnutí všech možných wwwstránek a fór atd. jsem nenarazil na přesný plán a tak berouc rady páně Kocourovy jsem si našel oběť a poměřením krku jsem nasítil tělo, no spíš tělíčko. Posuďte sami:vlevo je půlmetrový pravítko, uprostřed můj vsítěný výplod a vpravo oběť-Stingovo signo.
Patrně z toho bude spíš preclíček, on ten krk bude spíš na jazzbass. Můžete mi nějak opatrně naznačit, kde se stala chyba? Díky Lath...

[Mastr]

Ještě k tomu klenutí lp. Jak potom co doděláš klenutí uděláš drážku na binding? Když je ten top klenutý tak už pak po něm nejde jezdit s frézkou s násadou na dělání bindingu.

[kmensik]

Jak je na té předposlední fotce, máš frézu na konzole v určitém odstupu nad tělem. Po klenutém těle se blbě jezdí.
Nebo se udělá drážka na binding předem, a nad ni ještě další drážka, na které skončí klenutí. Na hraně budou 2 schodky. K hornímu zařezáváš top, do spodního lepíš binding.

[krys96]

Jinak k tomu bindingu: http://www.youtube.com/watch?v=ax0ZFIl_ ... re=related tady (v pátej minutě) je to docela hezky vidět jak to dělá.

[kocour]

......fendrovský krk na prapodivnou mensuru 790 mm. ......jsem nenarazil na přesný plán a tak berouc rady páně Kocourovy jsem si našel oběť a poměřením krku jsem nasítil tělo, no spíš tělíčko. Posuďte sami.......vlevo je půlmetrový pravítko, uprostřed můj vsítěný výplod a vpravo oběť-Stingovo signo.
Patrně z toho bude spíš preclíček, on ten krk bude spíš na jazzbass. Můžete mi nějak opatrně naznačit, kde se stala chyba? Díky Lath...

Hellou,
pro začátek sis vybral docela tvrdý voříšek, skloubení krku jiné menzury s tělem, kde jsou dané polohy kobylky, lože krku a snímačů. Ale tak těžké to zase není, pokud se věechno rozkreslí a porovná v měřítku 1:1.

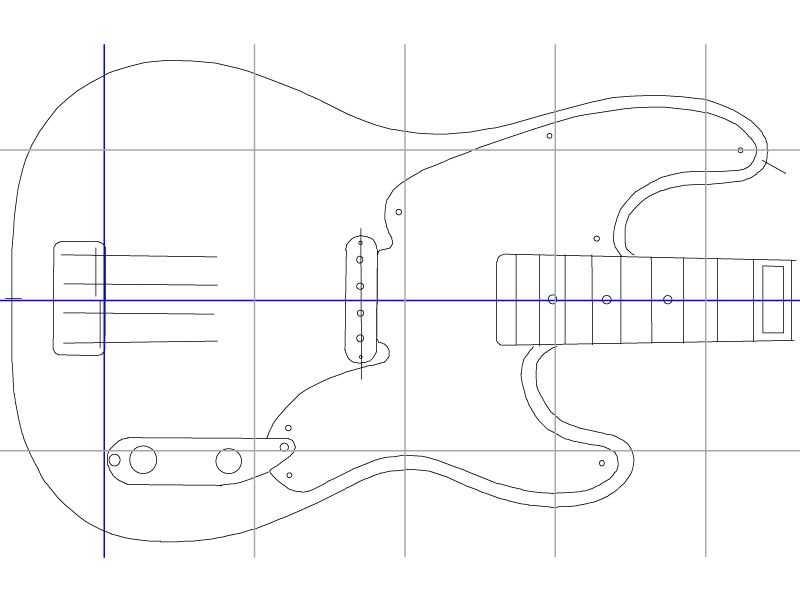

To půlmetrové pravítko na tvém výkresu se moc dobře nedá odečítat a tak jsem Stinga "nasítil" do rastru 100x100 mm.

Sting Preci body 120517.pdf

P bass sting body

(157.68 KiB) Staženo 154 x

P bass sting body

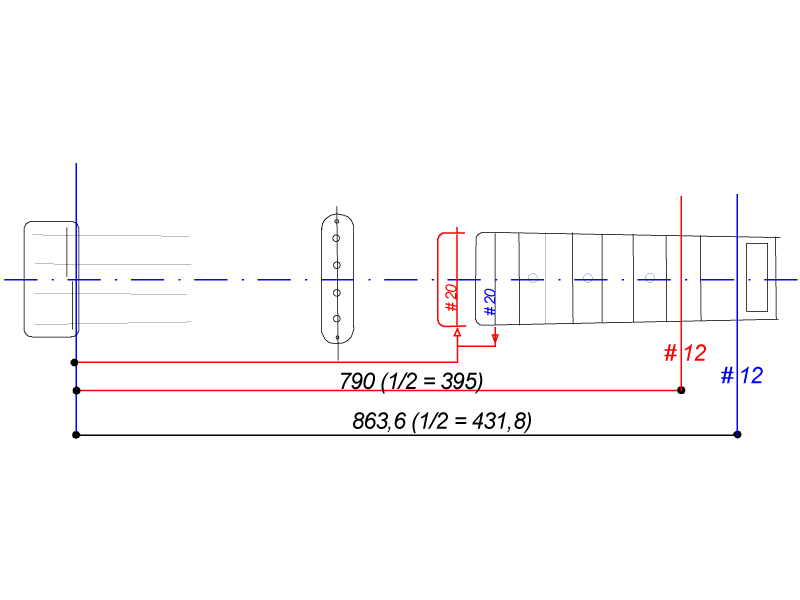

K tomu jsem vytáhl schema, kde bude poloha konce krku. Poslední pražec # 20 je pro menzuru 790 mm od nulové čáry u kobylky 248,83 mm daleko.

P bass scale 34" to 790 mm shift


Co se polohy snímače týká, měla by se posunout trochu ke kobylce, v poměru menzur, 790:863 = 91,5%
-kcr-

[lathur]

Hellou,
pro začátek sis vybral docela tvrdý voříšek, skloubení krku jiné menzury s tělem...

Děkuji Ti "Dobrá vílo všech montérů nástrojů". To pravítko je tam coby zápalková krabička vedle chrousta, má jenom navodit problém velikosti. Tu síť jsem si udělal podle šířky krku u posledního pražce-54mm. A když jsem to nakreslil, tak se mi to zdálo děsně mrňavý. A ono to minitělíčko je přímoúměrný tomu krku a je asi o pět centimetrů kratší /od horního rohu po zadek/, než to od Tebe. Přesto mockrát děkuji. Alespoň použiji ten poměr snímače ku krku a kobylce. A- "Poslední pražec 20 je pro menzuru 790 mm od nulové čáry u kobylky 248,83 mm daleko"- vychází +- 2mm.
Tak a teď mám další dotaz: Proč má preclík struny jednou přes trup a jindy z kobylky, a musí být ty struny tak zlomený při průchodu tělem a kobylkou? Nebyl by výhodnější průchod šikmo ke kobylce, eventuelně po oblouku/ne přes hranu těla a kovovou plotnu kobylky/.Teď trochu zafantazíruju: struny ukotvené v zádlabu zezadu trupu a tažené obloukem zádlabem přes zadek na přední desku a do kobylky - takový U naležato. Lath...

[lathur]

...Včera jsem byl v obchodě s nástrojema a tam jsem si poměřil precl origo a s tím mým krkem by to byla strašná lopata s krátkým toporem. Takže to minitělo trochu přiopravím a asi o dva cenťáčky prodloužím a udělám si minipreclík...ale to je na jiný topík. Lath...

[Kovy]

Zdravím, snažím se najít co nejpřesnější výkres na Telecaster.. Já vím, bylo to tu už stokrát, ale když jsem procházel fórum, tak se výkresy lišily, a hodně linků už taky není aktivních.. Holt jsem přišel pozdě (jako vždy) .. Mám hezký, pořádně přirozeně proschlý kus dubu, ze kterého by se snad dal udělat krk.. Bohužel, jeho přesné rozměry rovněž nemůžu najít.. Délka se dá spočítat z menzury a výkresu těla, nicméně výška v uchycení (např.) je mi velkou neznámou.. Jak říkám, výkresů, ať už cadů nebo klasických, jsem pár našel.. Detailní nákres krku ale v žádném není.. Poradí někdo, má-li čas a chuť? Díky

[kocour]

Ahoj,
musím si trochu rejpnout, ale neber to osobně. Skoro každý trvá na co nepřesnějších výkresech a detailech, ale nedá si tu námahu, začít menzurou a vycházet ze Specifikací (specs = Technické údaje). Jinak nic proti dubovému dřevu na krk, ale když přesnost, tak i ve výběru materiálu. Základ telecího zvuku spočívá v javorovém krku, at už s hmatníkem z palisandru, javoru nebo celojavorovém "one-piece-neck".

Délka se dá spočítat z menzury a výkresu těla, nicméně výška v uchycení (např.) je mi velkou neznámou.. Jak říkám, výkresů, ať už cadů nebo klasických, jsem pár našel.. Detailní nákres krku ale v žádném není..

Doporučil bych ti udělat si nejdříve z překližky nebo MDF šablony na:
1/ Krk s hlavou
2/ Hmatník (s polohami pražců a polohových značek)
3/ Krk v podélném řezu (s polohou výztuhy)
4/ Spojení krku a těla ("START"-šablona)
Všechny potřebné rozměry najdeš zde:
http://www.yitars.de/anleitung-mensur64 ... 1e38d.html

[Kovy]

v pohodě.. Ne že bych byl líný začít čímkoliv, spíš jsem nevěděl jak.. A jak jsi sám, Kocoure, kdesi napsal, ne úplně ono je udělat naprostou kopii včetně přesného loga.. Může to znít jako klišé, ale chci do toho vložit kus sebe.. Ok, konec filosofie.. Díky za link, a klidně si rýpni víc.. nebo kdokoliv.. Jeden rýpanec popožene víc, než tisíc rad..

[Ódin]

Vím teda, že to je trochu OT, ale chtěl bych vědět, kolik vás to většinou u truhláře sojí ? přemýšlím, že jestli koupit tělo u Bacha, nebo si ho udělat

[kmensik]

Od truhláře mám materiál za padesát kotun a zbytek dělám sám. A vo tom to je.


(Truhláři dělají truhly.)

[kocour]

Vím teda, že to je trochu OT, ale chtěl bych vědět, kolik vás to většinou u truhláře sojí ? přemýšlím, že jestli koupit tělo u Bacha, nebo si ho udělat

Chlapi,
přestaňte truhlit, tady jde o výkresy
O dřevě je třeba: nastroje-f71/drevo-t5945-40.html
-kcr-
