Třeba v pedál boardu. Napevno zapojeny vstup, výstup, smyčka z jedné strany. No a z druhé nástroj a aparát


Sent from my iPad using Tapatalk

[core88]

aha takže je to něco jako spojka na kabel . Ty jacky jsou mezi sebou nějak propojený nebo je to Jack to Jack ?

[Hendrek]

Zkopiruji text z FB:
HENDREX PATCH BAY
Krabička pro organizované připojení kabelů do pedalboardu. Na jednu stranu se připojí externí kabely, na opačnou pak propojky v rámci pedalboardu.
Příklady zapojení:
1 - nástroj, 2 - vstup zesilovače, 3 - FX send zesilovače, 4 - FX return zesilovače
nebo
1 - nástroj, 2 - vstup zesilovače, 3 - footswitch

Jen pro doplnění, tento konkrétní je se stereo jacky, aby se dal připojit i FS, který má TRS jack. Šasí krabičky je uzemněno na kanále 1. Země jednotlivých kanálů jsou odděleny, aby nedošlo k vyrovnávání různých zemních potenciálů a tím k brumu.

[kunec]

Ještě fotku toho pajšlu


Sent from my iPad using Tapatalk

[kmensik]

Moje oblibene J-FET zkreslovadlo vhodne pro stredni a vyssi gain (mam postavene a jsem spokojen) -
http://gaussmarkov.net/layouts/drboo/drboo-schem.png

Tohle vypadá moc dobře, jako zkreslený kanál lampového preampu. Jako preampy od AMT. O moc složitější to prakticky nebude, zato hrát by to mohlo. A je k tomu komplet projekt vč. PCB.
http://gaussmarkov.net/wordpress/circuits/dr-boogey/

[Hendrek]

Ještě fotku toho pajšlu

Tam není nic moc zajímavého, ale když na to bazíruješ...

Každopádně, příště použiji raději tyto pozlacené jacky, na ty obyčejné se blbě chytá cín.

[griper]

Před časem jsem si začal stavět efekty. Momentálně tvořej 4/10 efektů v mém pedalboardu.
Kompletní galerie je na FB - fb.me/AntaeusFX

BLACK ARTS TONEWORKS PHARAOH clone


Looper s možností nastavení poměru čistého/zefektovaného signálu.


Splitter. Rozdělení signálu na dva.

[Pikus]

Desing se mi moc líbí . Mohl bych se zeptat k tomu looperu? Máš k tomu schéma? Ne, že bych to chtěl stavět, ale zajímalo by mě z důvodu "nachytření" do budoucna, jak to je udělaný .

[Hendrek]

Za mě také palec hore.

[kmensik]

Fotky krásné, design v poho. Ukaž střeva. Na FB ty plošňáky nevypadají moc dobře vyleptané, ještě to chce vyladit techniku.

[kmensik]

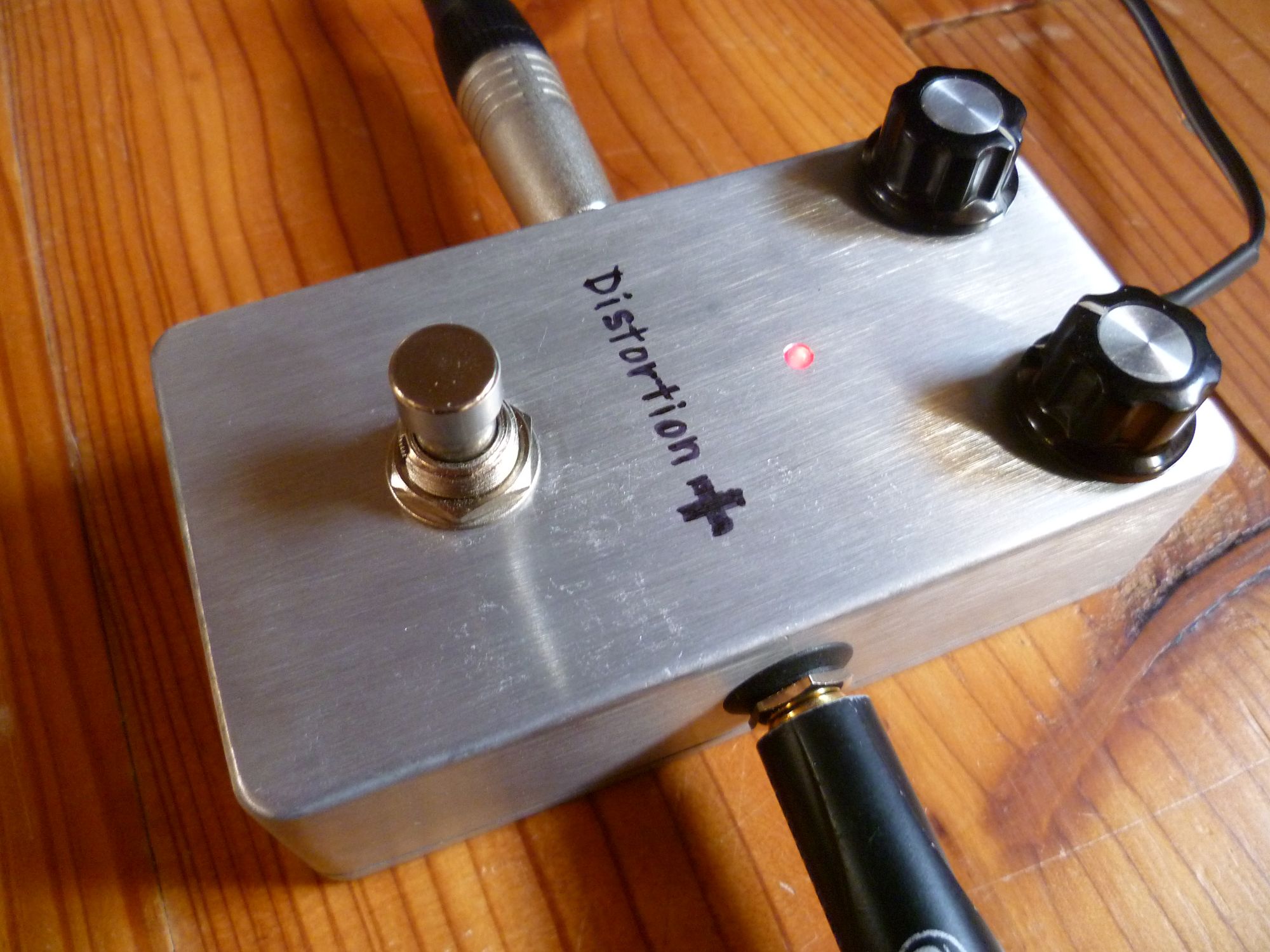

Nějak se mi zachtělo taky po letech něco spíchnout, tak je tu MXR Distortion+
Ořezává asymetricky Si+Ge. Hraje úplně dobře.
Kvůli celokovové napájecí zdířce je B+ na krabičce. Vše je od ní izolováno, takže to nevadí, ale je to ujeté.
Moc jsem u toho nepřemýšlel, takže se mi dovnitř nevejde baterka, chybí asi milimetr. Musej bych vyměnit přepínač za menší DPDT nebo ho posunout nebo pusunout jacky a dát baterku nabok. Neva, baterky nepoužívám.
Popisky neřeším.

[noc33]

Taky mám postaveno s možností vyřadit diody ( jako u ZVEX Machine Limit knob), použil jsem starý Tesla MAA741. Jaké hodnoty mají poťáky? Já používám 50k na volume a 500k na dist. V současné době spíš vyrábím fuzzy na téma Tonebender a Fuzz face ( překvapivě je stále co objevovat).

[kmensik]

Vol: A10k
Drive: A100k zapojeno obráceně jako rev.log, jinak byl průběh špatný. Zkoušel jsem i B500k, taky špatný.

[noc33]

jako rev.log

pro tyto účely jsem zakoupil C500k a pro fuzz face C1k z banzaimusic, C500k mívají i v GME.

[kmensik]

Ha!
https://www.gme.cz/pc1623nck500

[kmensik]

Koupil jsem C500k a průběh není dobrý. V polovině dráhy má 160k! Vrátil jsem A100k zapojený doleva.

[griper]

Desing se mi moc líbí . Mohl bych se zeptat k tomu looperu? Máš k tomu schéma? Ne, že bych to chtěl stavět, ale zajímalo by mě z důvodu "nachytření" do budoucna, jak to je udělaný .

http://effectslayouts.blogspot.cz/2015/ ... blend.html

Fotky krásné, design v poho. Ukaž střeva. Na FB ty plošňáky nevypadají moc dobře vyleptané, ještě to chce vyladit techniku.

Hraju si s přenosem z laserovky pomocí žehličky a né vždycky se to přenese uplně 100%. Nicméně líp by dopadla už asi jen fotocesta a tu nejsem doma momentálně schopnej zrealizovat.


Nicméně otázka do placu. Čím lakujete krabičky? Používám akryl a nejsem s tim uplně spokojenej, přemýšlím nad polyuretanem. Zkušenosti?

[kmensik]

Taky jsem nažehloval. Zkoušel jsem různé papíry, fóliované, obyčejné. Nejlíp to šlo s už použitým fóliovaným, toner na něm líp držel. Pak matný i lesklý fotopapír pro inkoustovky funguje, jen to pak nesmíš strhnout, ale musíš ho nechat odmočit. Zůstane tam pak tlustší maska.

Akrylem myslíš nějaký hobby spray nebo vodní v plechovce? Spray může být OK, záleží na značce, některé netvrdnou. Měl jsem Prisma color - hodně špatné, Color it a Motip - dobré. Tenké vrstvy a nechat pořádně proschnout.

[griper]

Je to akryl ve spreyi, výrobce takle z hlavy nevim, můžu pak mrknout doma v dílně.
Problém je, že i když dávám tenký vrstvy (cca 5) a nechám proschnout, tak lak na hliníku moc nedrží, odlupuje se a bere s sebou i obtisk.

[Otis]

griper: Nespletl jsi link? či ten Split n' Blend fakt dokáže loopovat přes ty blbý dva trandíky? Jestli jo, tak jdu hned do toho, to je perfektní. Dělal jsi nějaké změny? Máš zkušenost, které součástky se nejvíc podepíšou na zvuku? Jinak vážně paráda, moc se mi líbí malování tvých krabiček.
