Vymena snimacu - Les Paul

[st.pauli]

Zdravim,

koupil jsem si nove humbucker Vintage 60s snimace pro muj Johnson Les Paul.

https://www.ebay.de/itm/Vintage-60s-Aln ... %7Ciid%3A1

Uz jsem od tohoto vyrobce jedny snimace koupil - 50s - pro muj skoro nejlevnejsi Telecaster na trhu. Instalace byla jednoducha a zvuk super.

Otevrel jsem tedy muj Johnson a k memu prevapeni vedou od kazdeho snimace pouze 2 dratky. Nove snimace ale maji 5 dratu... pfff jaky ted kam zapojit?!..

jeden samostany zeleny -- cerveny a bily spolecne -- cerny a sedy spolecne(spicky dratku jsou svarene). Viz Fotky, omlouvam se, nemam doma kvalitnejsi fotoaparat.

Predem moc diky za pomoc

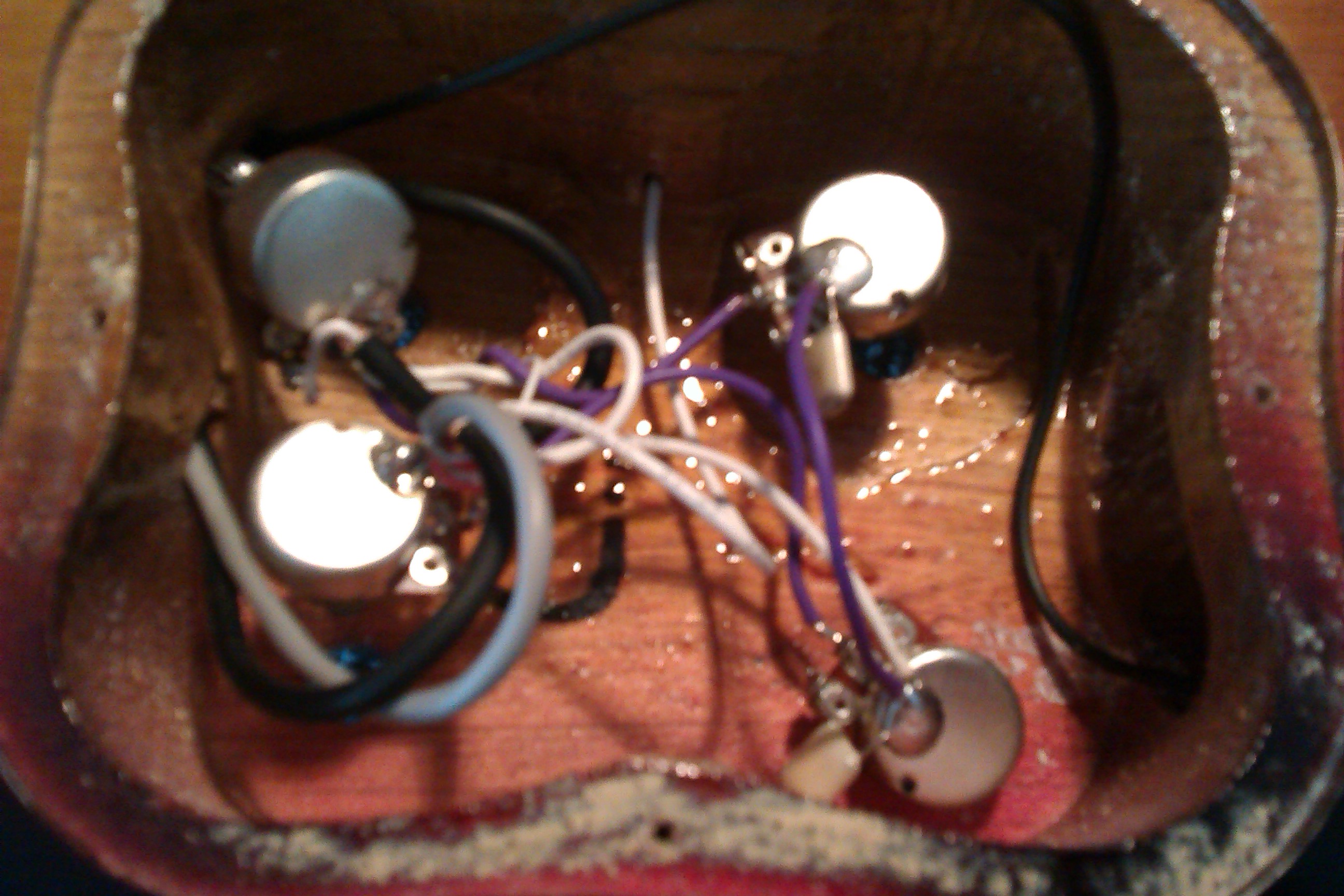

pouze 2 dratky

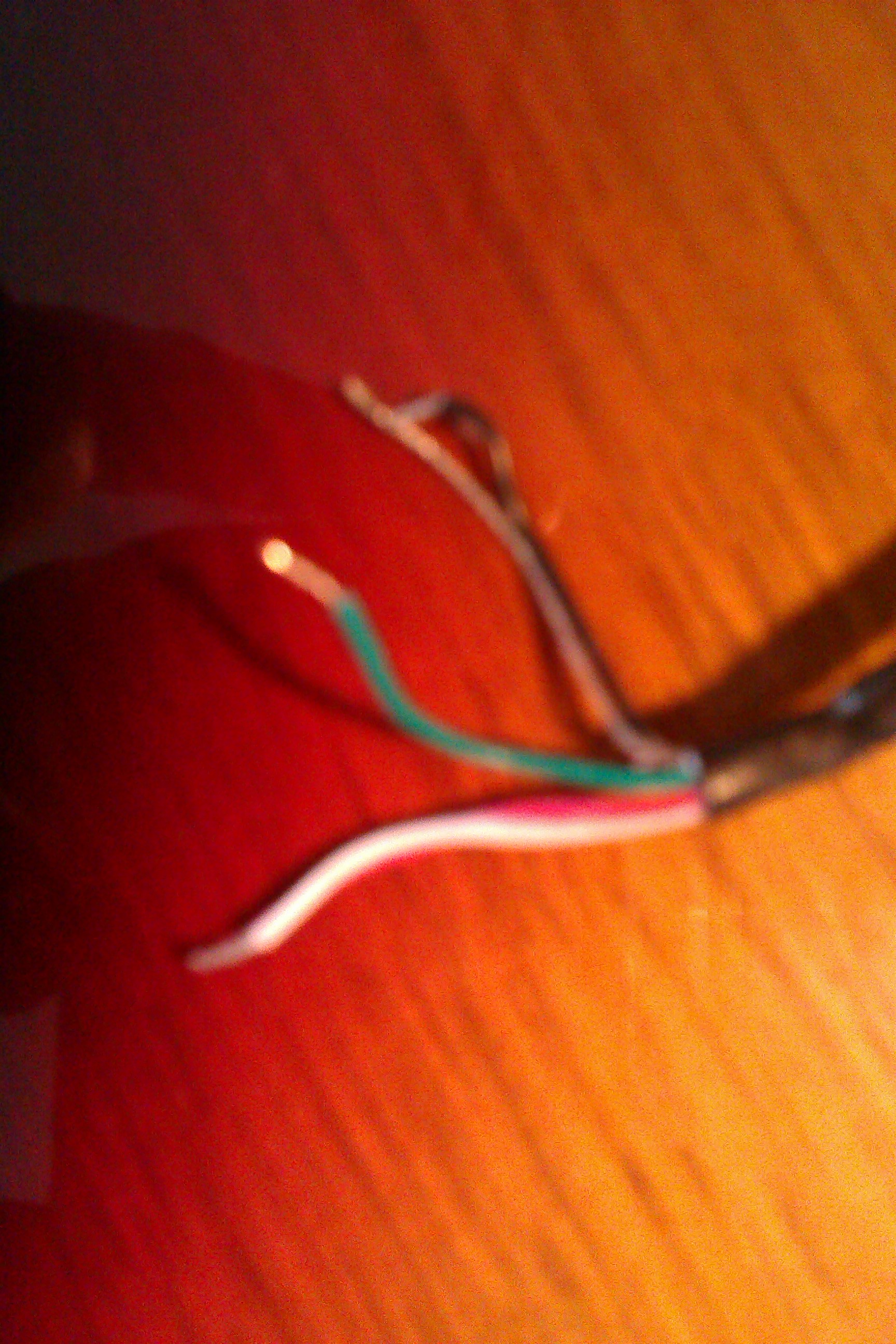

5 dratu

[Abu]

Zeleny je zivy signal, pripojis na krajni nohu volume potaku. Cerny a sedy je zem+stineni. Cerveng a bily je stred civek humbuckeru. Pokud bys chtel prepinat snimace do rezimu "single coil", tak tohle pripojis na nejakej spinac a pres nej na zem. Pokud tuhle funkci nechces a staci ti jen klasicky HB mod jako jsi mel driv, tak tenhle spoj omotej izolavckou at se niceho jineho nedotyka a nechej tak.

[st.pauli]

A diky bohu Gott sei Dank, ein Fachman

Jenom jsem ted v te zachmodrchaline dratu objevil, ze u originalniho kobylkoveho snimace couha pouze jeden cerveny drat, ktery je zapojeny k noze. Mam to ignorovat a novy snimac zapojit k noze a na povrch(=zem - jestli tomu ja dobre rozumela) potaku?

A co znamena ten rezim Single Coil? Driv jsem prepinal mezi hmatnikovym, kobylkovym nebo obema.

[torst]

u původního musí být krom živého vývodu připojené i stínění - obal červeného vodiče. A to je zároveň druhý pól snímače. U nového postupuj podle toho co píše Abu. Toho přepínání na singl si nevšímej, bude to asi nad tvé schopnosti (?). Musel bys do kytary přivrtat další switch, nebo místo klasickejch potů dát ty vytahovací s přepínačem a td.

[José]

Takhle jen můžeš prohodit zelený a černý, co jdou ze snímačů

[st.pauli]

Chlapi funguje to, parada! Usetrili ste mi cas i penize.

Bylo to jak rikal Abu, zeleny na krajni nohu a cerny se sedym na povrch. Cerveny s bilym ignorovat.

Oba dva puvodni snimace mely 2 draty, nevim co mi tam prejelo pres oci, asi cely ten kabelovy salat.

Ale byly to teda nervy, hlavne s tou levnou pajkou a koukam na stul a kde se vzaly tu se vzaly dva talirky, ale to je detail.

[stenly67]

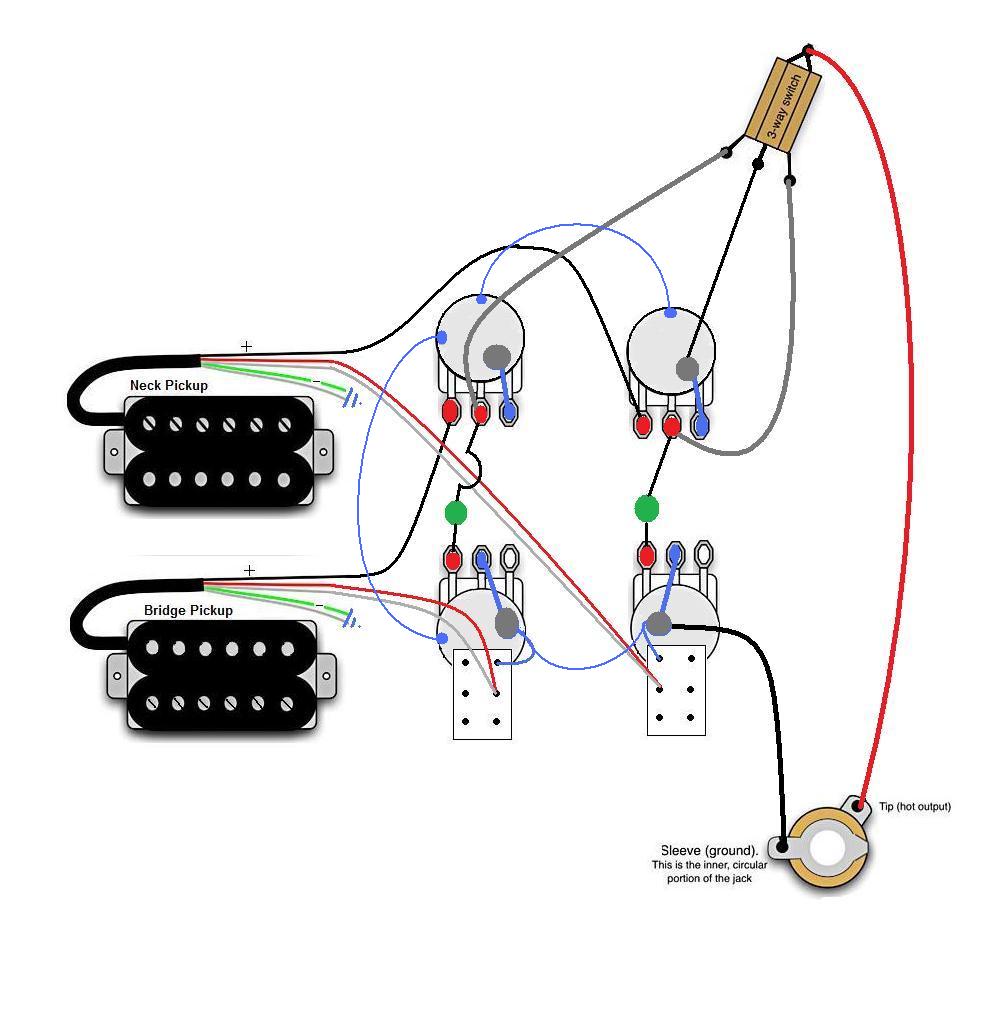

Určitě bych ti doporučil v budoucnu zjistit nějaké informace o rozpínání cívek HB snímačů. Kytaru to obohatí o další nastavení zvuků. Stačí jen dokoupit Push-Pull poťák a můžeš si volit jestli hrát na humbuckery nebo singly, je škoda nevyužít tu možnost. Na fóru tu najdeš info příp. ti to kytarář za pár peněz předělá.

[Fořt]

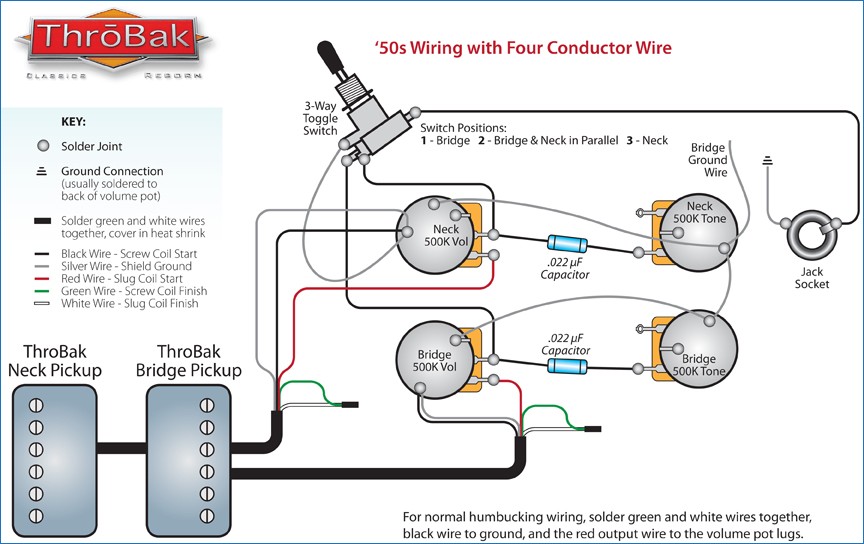

Doporučuju vyzkoušet 50s wiring, hlavně, pokud používáš stahování hlasitosti pro vyčištění zkresleného zvuku. A taky pokud má kytara s použitými snímači spíše temnější zvuk. Dá se kombinovat i s rozpínáním snímačů.
A doporučuju taky použít na volume logaritmické poťáky (Audio taper, A), na kopiích LP bývají často na volume lineární (B). Nemusíš pak pro vyčištění zvuku otáčet bůhví kam, stačí z 10 na 7-8.

Příloha 50s-wiring.jpg je dlouhodobě nedostupná.
