DIY MIDI pedály/kontrolery (Arduino atp.)

[rotten77]

Moje první seznámení s Arduinem aneb další projekt dokončen.

MIDI pedál pro Ableton Live a Boss RC-5. Má 4 módy/presety:

1. Ableton 1 - Posílá jen MIDI noty (on a v zápětí off = zmáčknutí tlačítka) - používám na ovládání play, stop record, ... MIDI noty jsou v tomto případě lepší, protože Ableton je bere jen jako "tap", u CC řeší hodnotu on/off
2. Ableton 2 - posílá note on/off a současně zvyšuje hodnotu aktuální noty (spodní tlačítka jsou plus/mínus), horní tlačítka jsou na první a poslední notu
3. Boss 1 & 2 - RC-5 má možnost nastavit mapování v nastavení, všechny tlačítka posílají CC on/off (=zmáčknutí tlačítka), jen u jednoho se řeší on/off zvlášť (kvůli reverse módu, tam bylo potřeba posílat on/off)

Info, link na schéma a kód v popisu videa:



EDIT: Doplnění o součástky a troubleshooting s Arduinem.

Co jsem použil za součástky:

• Arduino Nano R3, ATmega328 Klon - https://www.laskakit.cz/arduino-nano-r3 ... jene-piny/
• Terminal shield - https://www.laskakit.cz/arduino-nano-terminal-shield/
• RGB LED - https://www.laskakit.cz/inteligentni-rg ... --8mm--5v/
• Rezistory 220R (pro MIDI výstup - schéma nejdete na netu)
• Switche, buttony, MIDI konektor, malý jack, ...
• No name USB prodlužovačku z Ali

Měl jsem trochu problémy s rozchozením. Nakonec pomohlo: znovu si přečíst všechny přiložené dokumenty , nezapomenout nainstalovat ovladače a správně nastavit parametry v IDE (viz web LaskaKit). Taky bylo potřeba použít starší IDE (já mám 1.8.18). Na závěr otevřít Serial Monitor a nastavit baud rate na 1200. Potom už upload funguje. Někdy to ale pořád zlobí - je potřeba vypojit USB, vypnout IDE, zapnout iDE, zapojit USB.

[volfi]

Tož pěkné. Časem poreferuj o spolehlivosti.

[volfi]

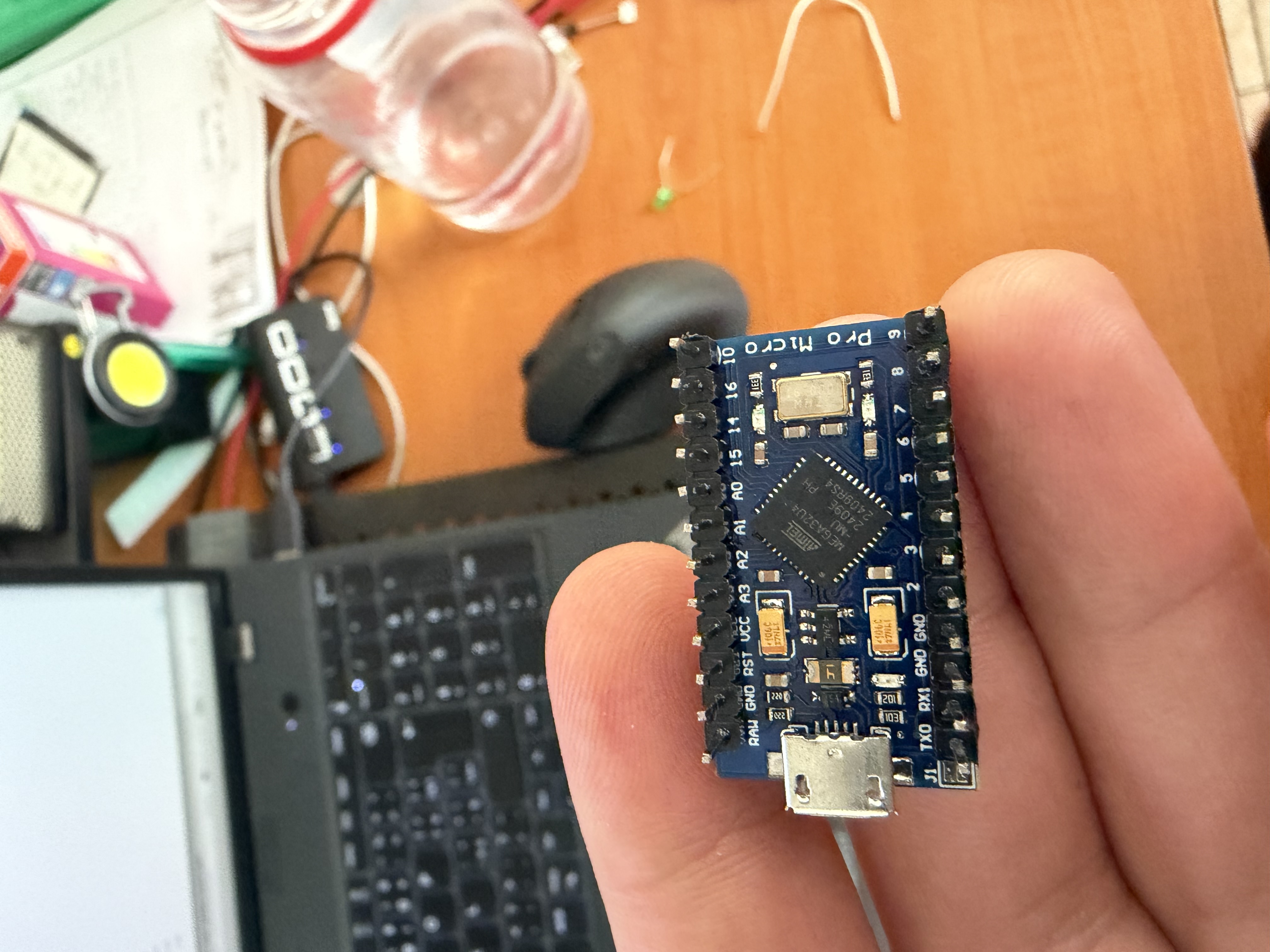

Chtěl jsem úzkej osmi switchovej MIDI FS a zjistil jsem, že se nic moc nedělá. Tak jsem si koupil arduino a až bude někdy čas, tak to zkusím naprogramovat, což jsem nikdy nedělal. Arduino dorazilo a zrovna jsem letoval v práci nějaké drobnosti, tak jsem k tomu Arduinu rovnou naletoval kontakty. Když už jsem to měl hotový, tak jsem to aspoň zkusil připojit k PC a hle za 30 minut hotovej program. Mám zkušenosti s PLC, hlavně Mitsubischi a Siemens, takže se zdá, že největší problém bude sehnat hezkou krabici pro 8 tlačítek. S progresem se někdy v budoucnu ozvu.
