Říkám tomu CNC hračka, je to čínská stavebnice frézky (gravírky) 3018 pro. Koupil jsem ji na Alixpressu z českého skladu (od objednání dorazila do dvou dnů). Technicky to není nic moc dokonalého a tuhého, ale pro moje účely (loga, popisy, drobné díly) mi v pohodě vystačí. Je to i v kombinaci s laserovou hlavou na gravírování.
Určitě tu nechci propagovat čínské výrobky nevalné kvality, ale funkční CNC s frézkou a laserem za 4500Kč na seznámení a výrobu drobností no nekupte to
Trochu jsem se obával, že budu mít problém to rozchodit a zprovoznit, ale kupodivu to jelo napoprvé a bez problémů.
Model nebo výkres vytvářím v klasickém CAD softwaru. CNC program generuji pomocí software ArtCam, kde je výstupem G-code (je to v celku jednoduché a naučil jsem se s tím během chvilky). Připravený program v G-code potom importuji do systému grblControl, který byl součástí dodávky frézky (v grblControl se online ovládá i samotná frézka).

Nejsem žádný CNC guru, většinu věcí dělám klasicky ručně. Ale např. výše uvedený kryt bych tak hezky ručně nedal.

[kocour]

Super, moc děkuju

[Placka]

Zajímavej tip, do školy se zrovna po něčem podobném dívám (polytechnickej kroužek na gymplu, 3d tiskárny už máme tři).
Tady ji maj za petinasobnou cenu:
https://www.cncworld.cz/cnc-frzka-laser ... p-192.html

[hyenik]

CNC je budoucnost kytarařiny... sorry vlastně současnost

[fantomasxxx]

Zajímavej tip, do školy se zrovna po něčem podobném dívám (polytechnickej kroužek na gymplu, 3d tiskárny už máme tři).
Tady ji maj za petinasobnou cenu:
https://www.cncworld.cz/cnc-frzka-laser ... p-192.html

Je to ta sama, nvm jak vychází na Ali cenove ted, ale je to dost velky rozdil.

[fantomasxxx]

CNC je budoucnost kytarařiny... sorry vlastně současnost

Ja bych uplne nesouhlasil. Rucni prace se v budoucnu bude vyvazovat zlatem, remeslo zase zacne mit zlate dno:).
Netvrdím ze objizdeni horni frezou je nejaky velky rozdil proti cnc. Tim myslim mluvit o tom jako o rucni praci.

Nejvetsi poteseni mi dela klasicka rucni prace se drevem, kdyz vezmu do ruky dlato nebo hoblik a na stole se hromadi krasne hobliny.

[Michnov]

CNC je budoucnost kytarařiny... sorry vlastně současnost

Ja bych uplne nesouhlasil. Rucni prace se v budoucnu bude vyvazovat zlatem, remeslo zase zacne mit zlate dno:).
Netvrdím ze objizdeni horni frezou je nejaky velky rozdil proti cnc. Tim myslim mluvit o tom jako o rucni praci.

Nejvetsi poteseni mi dela klasicka rucni prace se drevem, kdyz vezmu do ruky dlato nebo hoblik a na stole se hromadi krasne hobliny.

Každému, co jeho jest ...mě zas vcelku dělá potěšení, když ten krám nakonec zhmotní to virtuální nic, na kterým jsem předtím strávil hodiny

[hyenik]

to je sice pravda, ale musí se to potkat s ekonomikou (když se tím živíš)
proto jsou tyhle malé cnc pronikly uz i k malym soukromnikum.
pragmaticky vzato opravdu u spousty te "hrube" práce je uplne fuk jestli to dela stroj nebo človek.
Ale nakladově (ale hlavně časově) je to úplně jinde.

[himself]

Docela by mě zajímaly ty případy, kdy je ta lidská práce (myslím výsledek) lepší, než cnc.

[fantomasxxx]

Jasne, kdybych se tim mel zivit, tak premyslim o vyrobnich postupech uplne jinak. U konicku to spis beru tak, ze se do dílny těším a mimo hrani je to cinnost, u ktere se maximalne odreaguju.
Jako vyzvy mam zase rad vsemozne opravy hudebnich nastroju, na tom se clovek dost nauci a vyskoli:)

Michnov: souhlasím, ze to ma take svoje kouzlo a za hotovou kytarou stoji spousta prace a premysleni, pripravky, programovani atd.
U me je to tak, ze v praci jsem temer cely den u PC a pak jeste sedet, programovat a datlovat doma by me moc nenaplnovalo. Ale z te frezky, ac je to spis hracka mam take radost, kdyz se zadari.
Na hudebni nastroje to pouzivam spis jen na drobnosti.

[fantomasxxx]

Docela by mě zajímaly ty případy, kdy je ta lidská práce (myslím výsledek) lepší, než cnc.

Ta rucni prace a zrucnost ma v domacich podminkach spis vetsi vyznam u stavby akustickych nástrojů. Tam je dost opraci, ktere doma jinak nez rucne neudelas.

[kodl258]

....Teď pracuji na dobru (zabudovávám rezofonický zvon do akustické kytary).

To mě zajímá. Byly by nějaké obrázky? Měl jsem podobný plán, ale pořád bylo něco důležitějšího na práci.

[fantomasxxx]

Nějaké obrázky jsem dal do sekce homemade kytara, tak mrkni tam. Nebylo to nic moc profi, mělo to být funkční a stát co nejméně:) Ozvučnice zůstala kolem zvonu otevřená, prstenec jsem vyrobil z překližky a kytaru vyztužil smrkovými L profily. Část původního ozvučněho otvoru jsem překryl nerez plechem se snímačem.

[kodl258]

Díky, našel jsem.

[fantomasxxx]

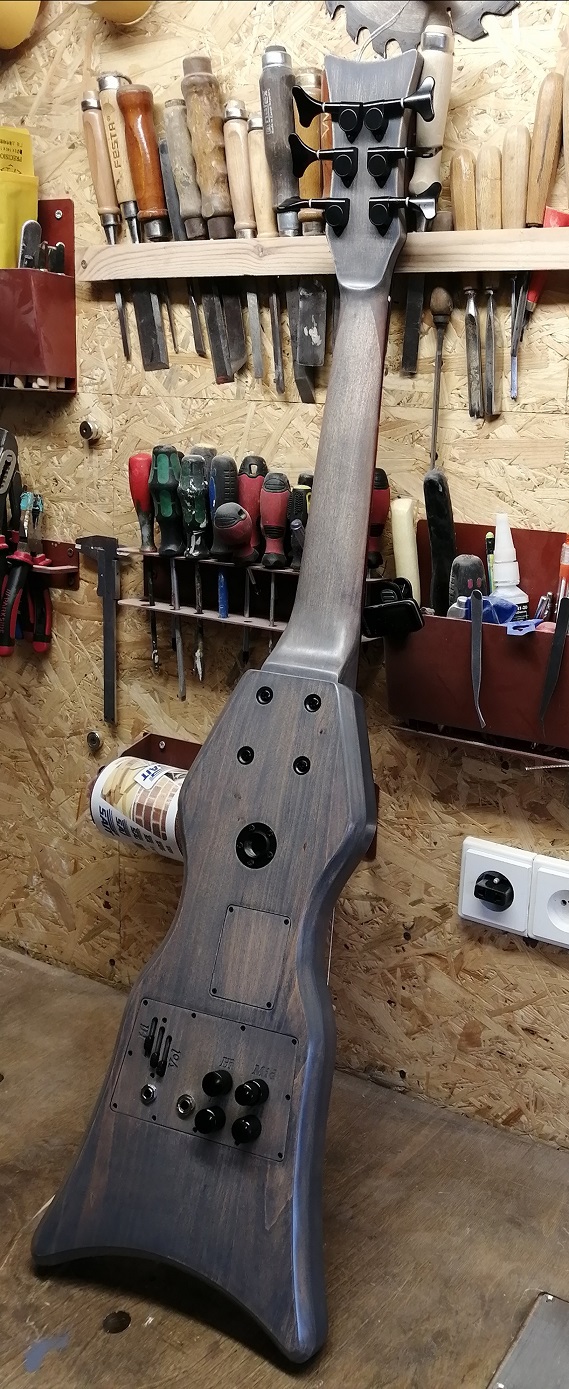

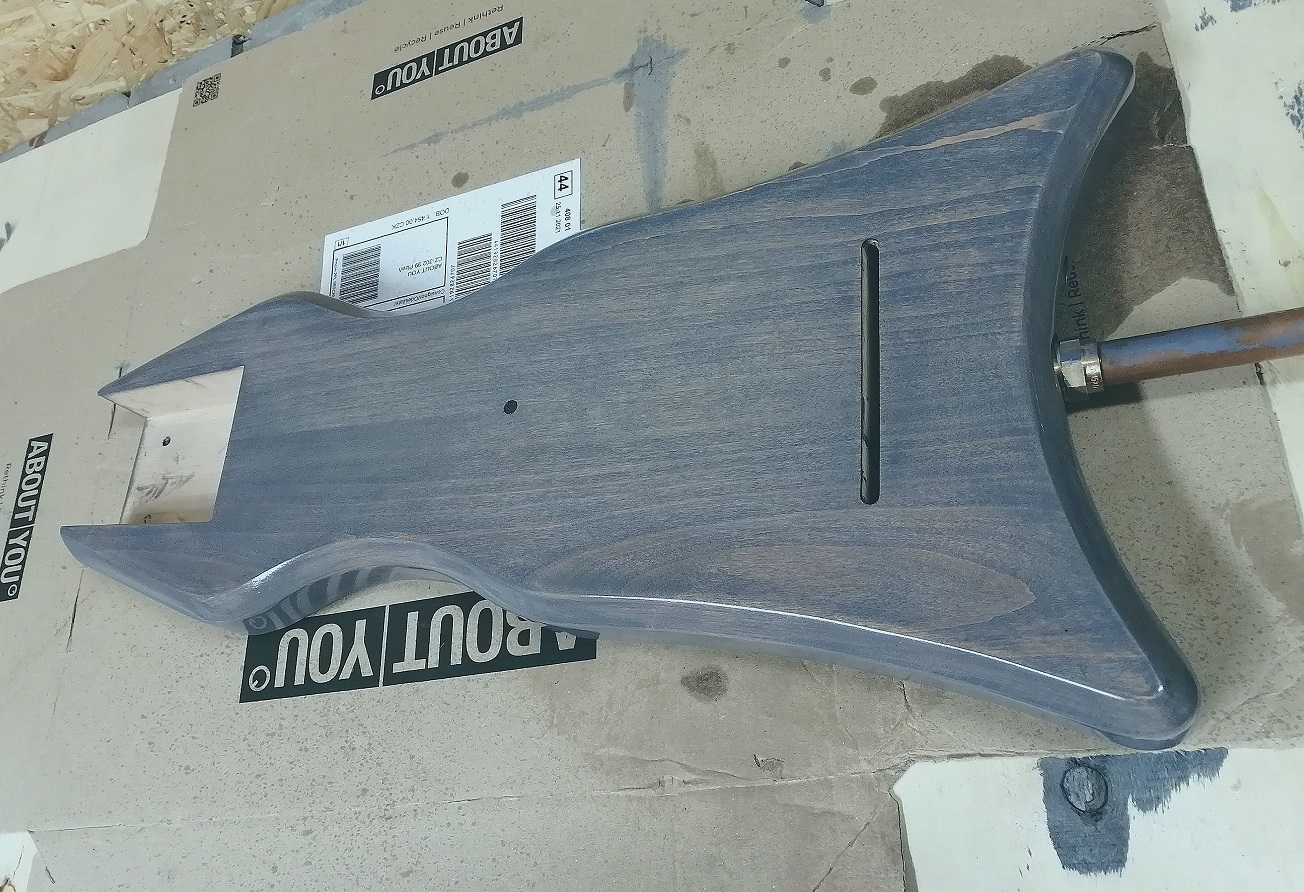

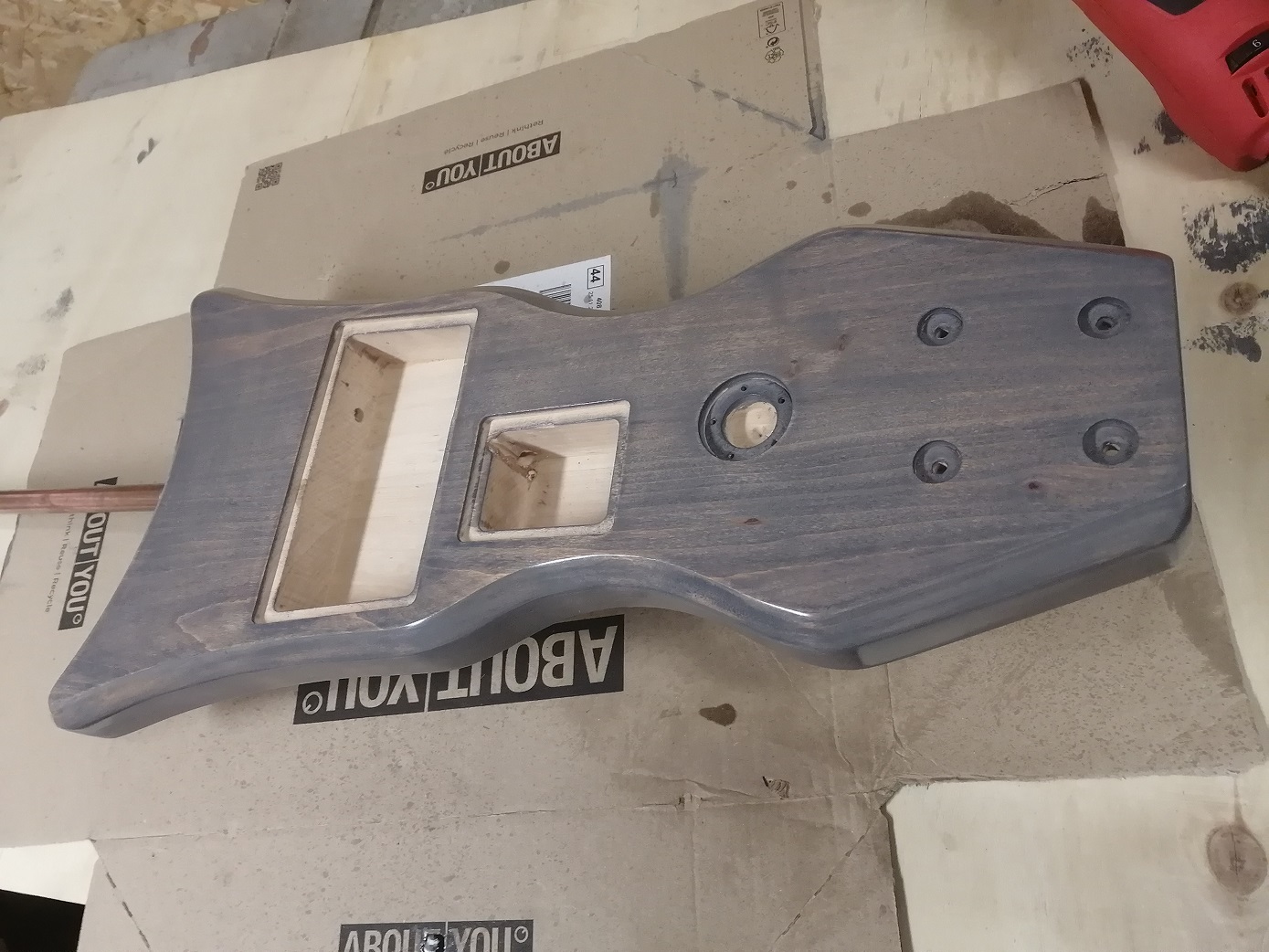

Povrchovou úpravu mám dokončenou. Použil jsem šedé lihové mořidlo rustic Clou ve dvou vrstvách. Na světlém dřevě chytá trochu do modré. Finální povrch je olejovaný olejem Hartöl také od Clou, celkem tři vrstvy. Projekt zase na chvilku přerušuji, abych uvolnil prostor v dílně pro opravy. Alespoň mi to pěkně vytvrdne před finální montáží.

[fantomasxxx]

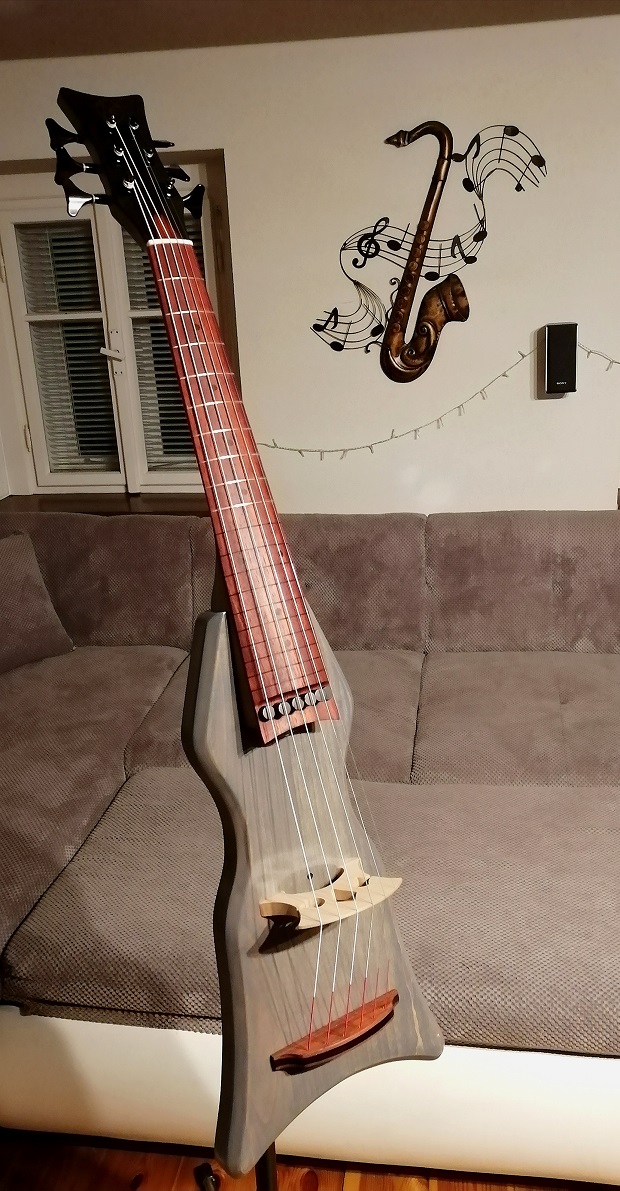

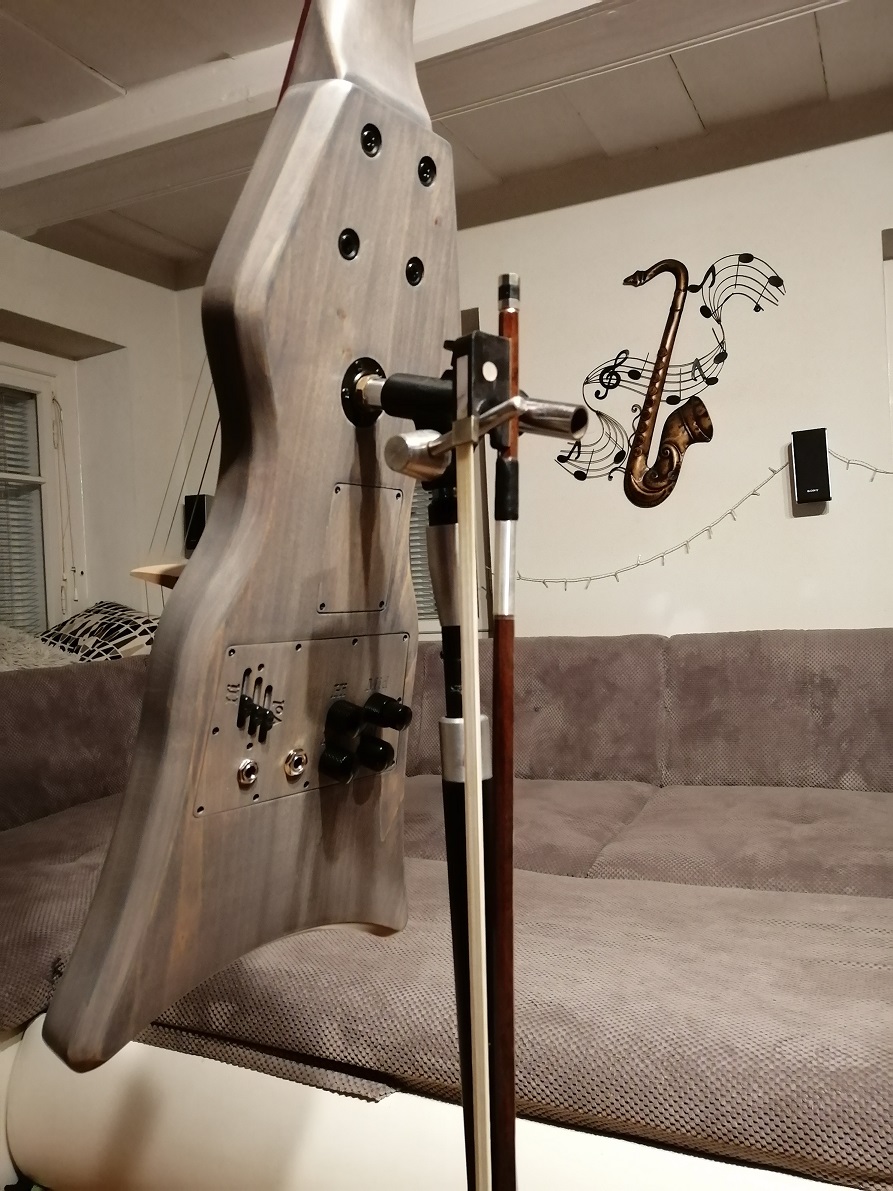

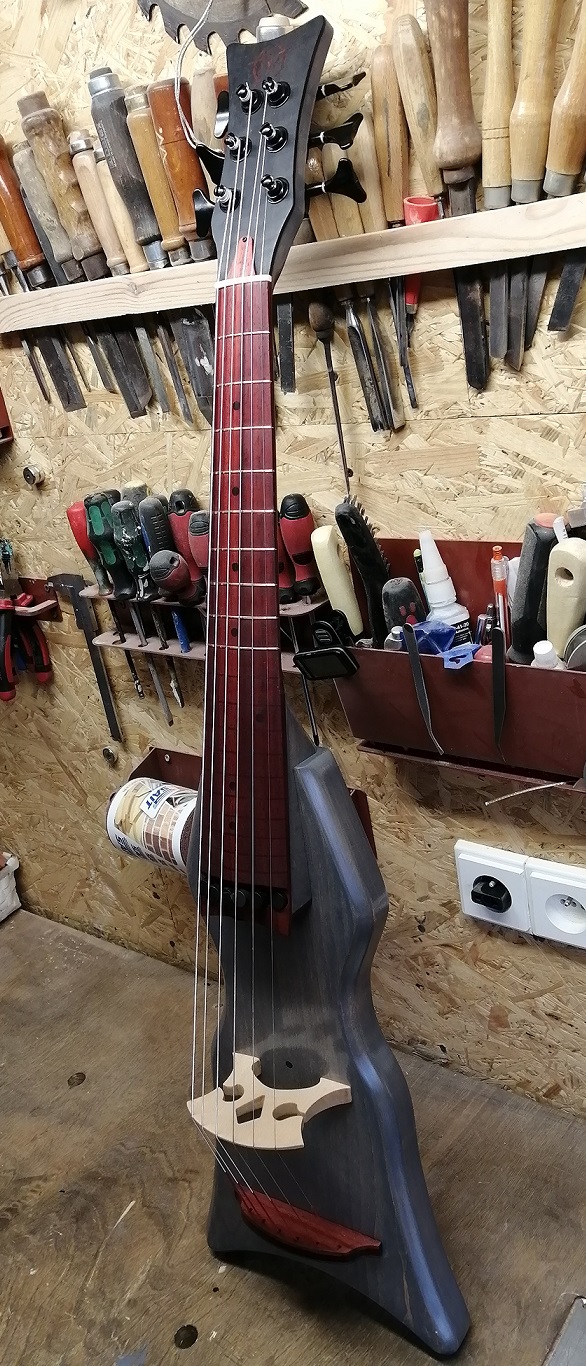

Nástroj je dokončený. Mám radost, že jsem to dotáhnul do zdárného konce. Tímto bych chtěl poděkovat všem zúčastněným diskutujícím za rady a postřehy. Speciální dík Hyenikovy za rady a za odprodej zakázkových snímačů. Druhý speciální poděkování Kocourovi za správně nasměrování v začátku plánování a také za dřevo, které v minulosti připravil a náhodou se dostalo do mé dílny.
Až si to trochu osahám, přidám nějaké video se zvukovou ukázkou.

[fantomasxxx]

Tady ještě finální popis:

Tělo: Olše
Krk: Javor

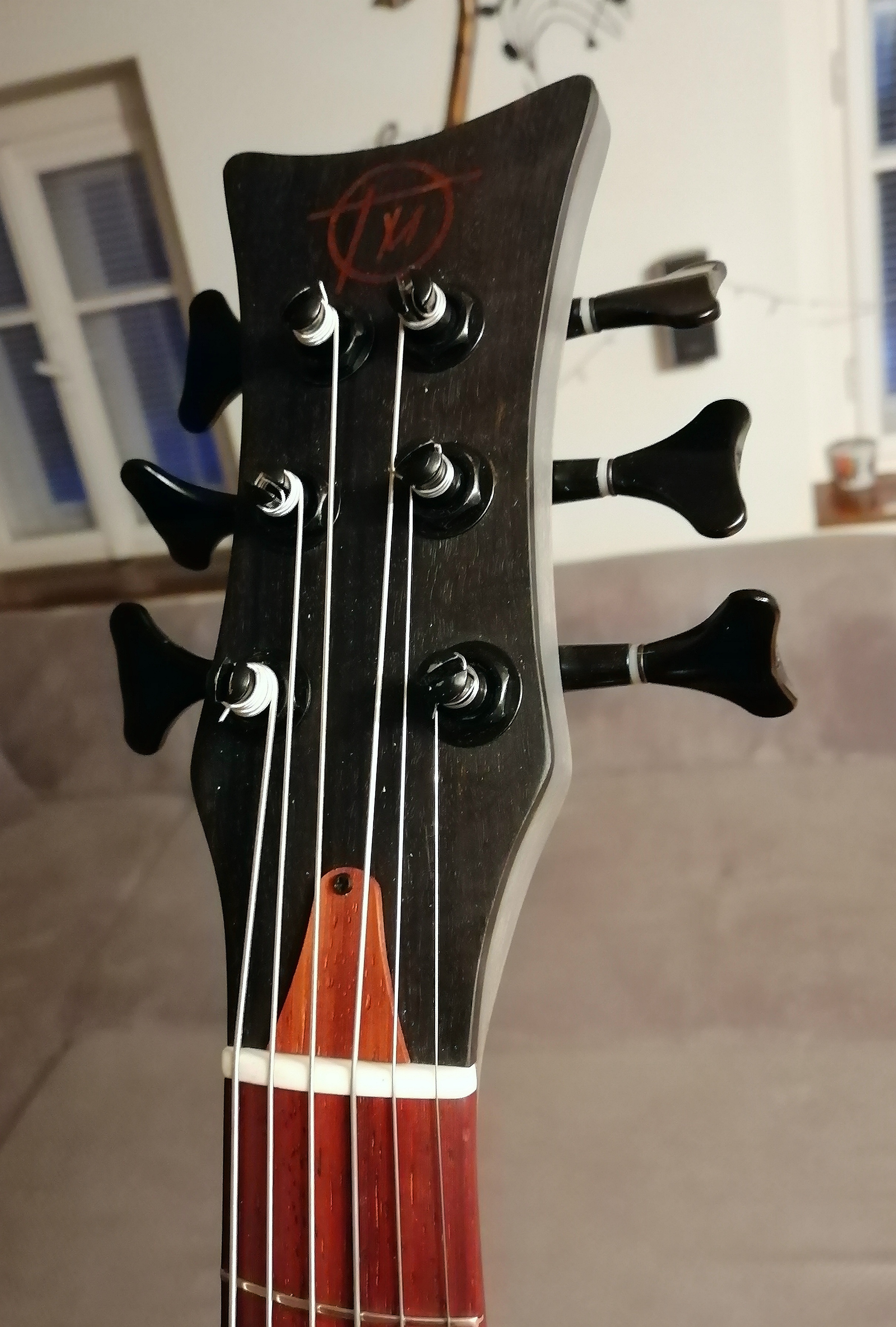

Plato hlavice: eben
Hmatník: Padouk
Kobylka: Javor
Struník: padouk/ocel/padouk
Nultý pražec: hovězí kost
Pražce: mandolína

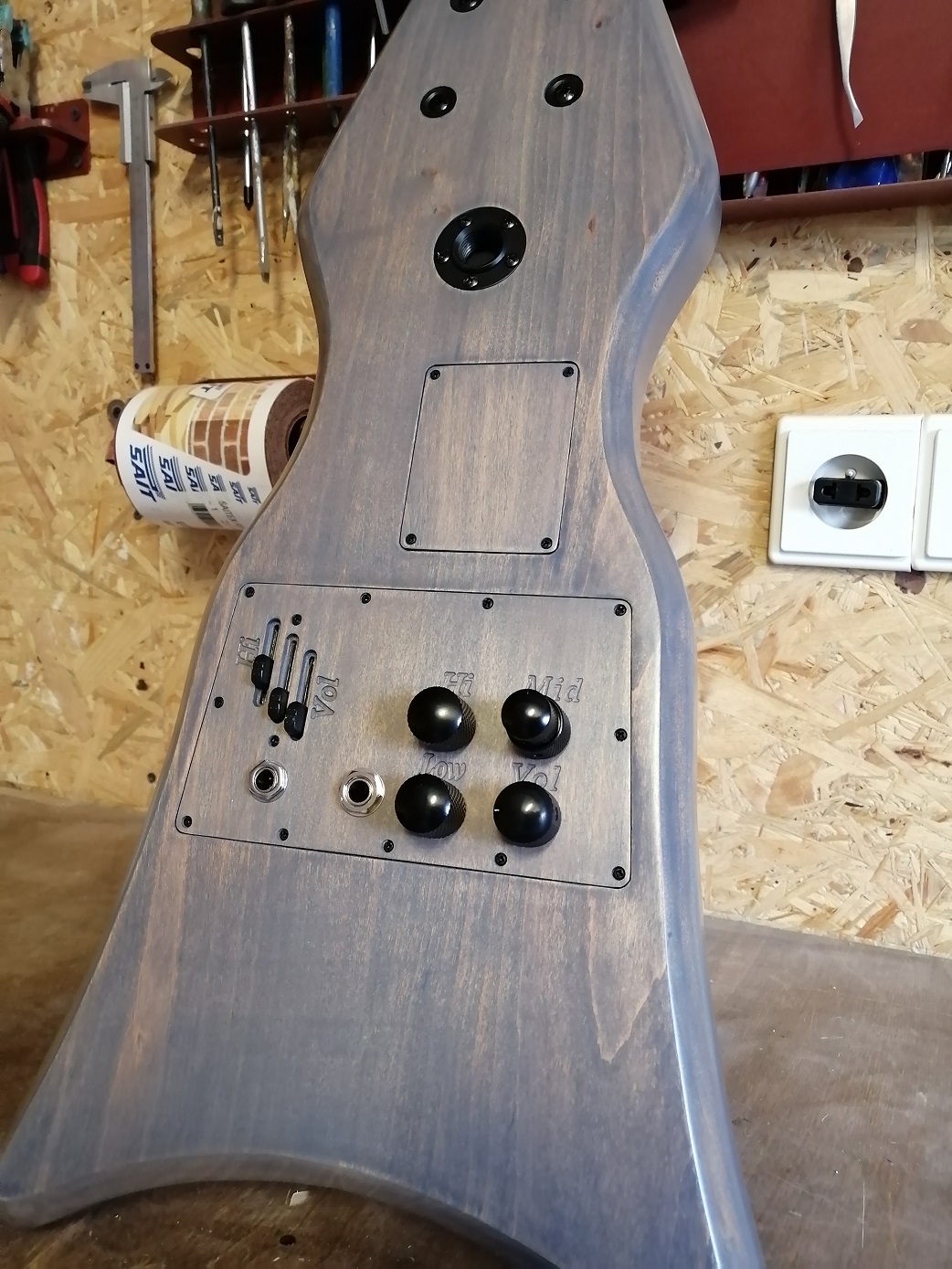

Elektronika:
1) magnetické snímače (zakázková výroba p. Šlapák) - ještě jednou díky Hyenikovi
aktivní třípásmová elektronika od RMPickups

2) Piezo snímač s umístěním na patě krku
aktivní třípásmová piezo elektronika určená pro viloy

(oba systémy nezávislé, dva výstupy, každý své napájení)

Povrchová úprava:
lihové mořidlo + transparentní olej

Ladění:
kytarové, podladěné o tón (DGCFAD)

[fantomasxxx]

Kdyby se někdo chtěl pustit do podobné výzvy, rád poskytnu další informace a rady. Také kdyby si na to chtěl někdo ze zvědavosti zahrát, může mě navštívit v Rumburku na severu Čech.

[himself]

Vypadá to krásně zpracovené. Můžeš mi osvětlit motivaci, záměr, nebo zkrátka PROČ?

[fantomasxxx]

Záměr byl ten, že jsem vždy toužil hrát na Cello. Chtěl jsem vyžít znalostí z hraní na kytaru a zároveň hrát smyčcem. Tak vznikla myšlenka na tento hybrid. Také jsem to bral jako výzvu v rámci vývoje a výroby něčeho ne úplně tradičního.
