TM Instruments

Příspěvek od fantomasxxx »

Dovolil jsem si založit vlastní vlákno mých projektů s názvem TM Instruments (TM - Tomáš Matula). Moje dílna se nachází na severu Čech ve městě Rumburk. Věnuji se příležitostně stavbám strunných nástrojů, dělám servis elektrických a akustických kytar.
Kytarařinou se neživím, ale stejně jako hraní na kytaru je pro mě práce na kytarách velkým koníčkem.
Dám sem do vlákna i starší projekty, které jsem prezentoval v sekci home made, abych měl ucelený profil svých projektů. Bohužel jsem dříve moc nedokumentoval, tak zveřejním jen některé stavby.
TM instruments
viewtopic.php?t=48320
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

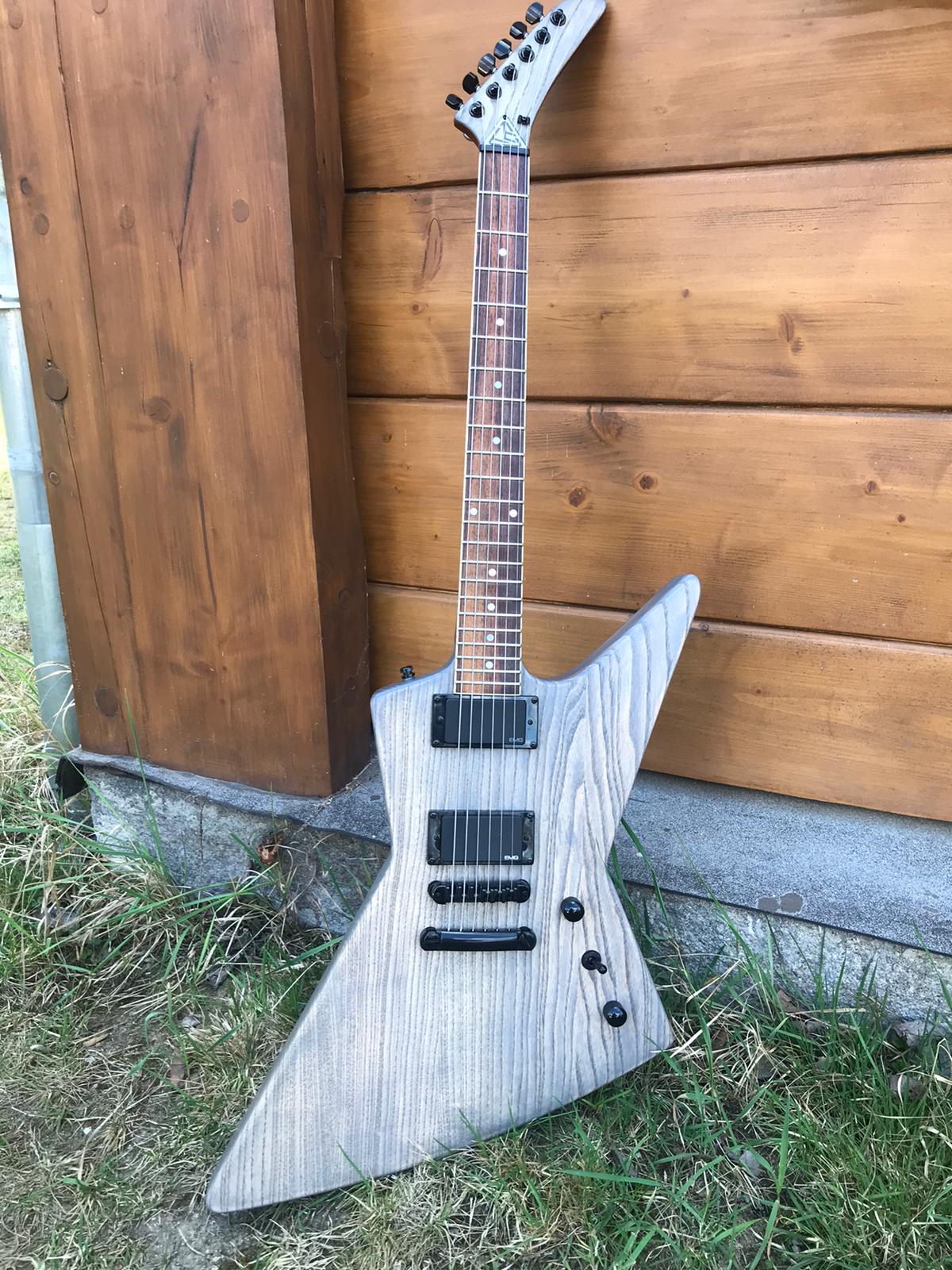

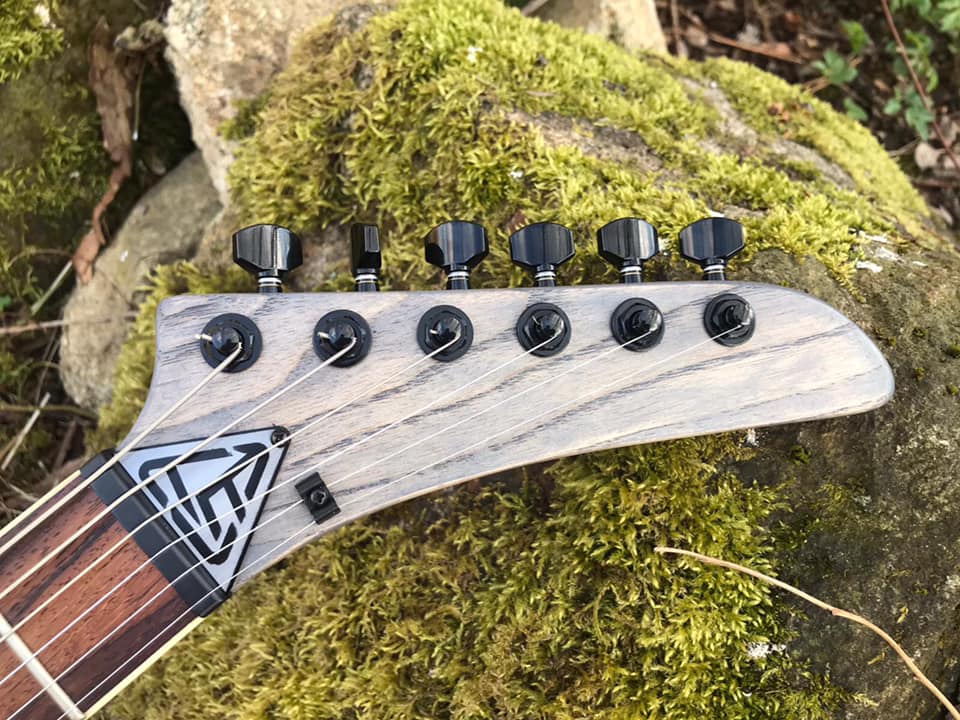

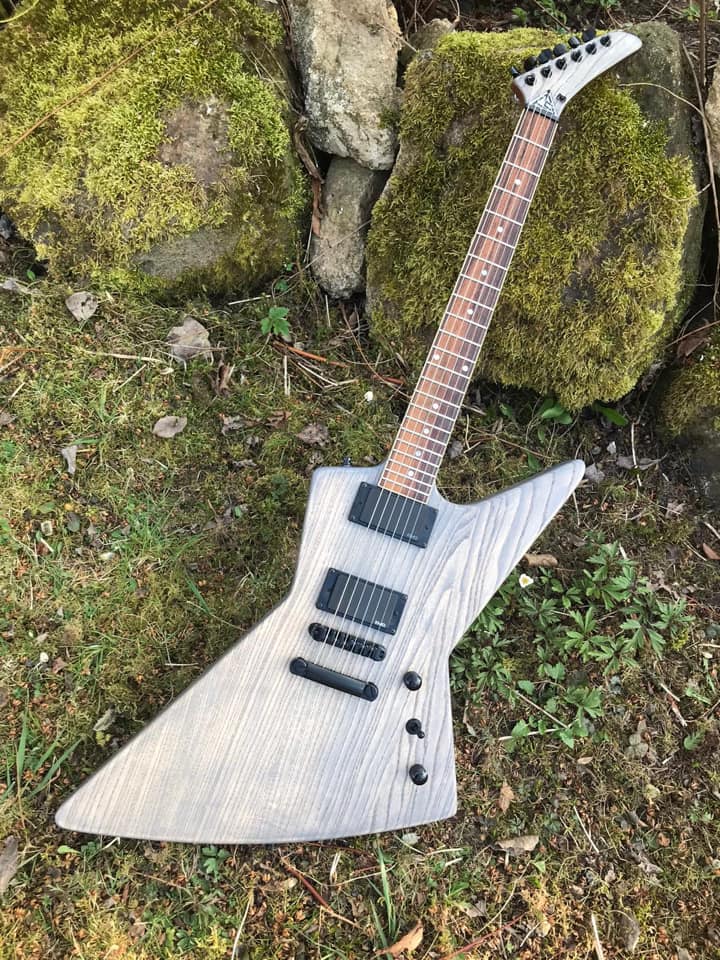

TM Explorer

- tělo bahenní jasan
- krk mahagon
- hmatník palisandr
- elektronika aktiv EMG

Přílohy
TM instruments
viewtopic.php?t=48320
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

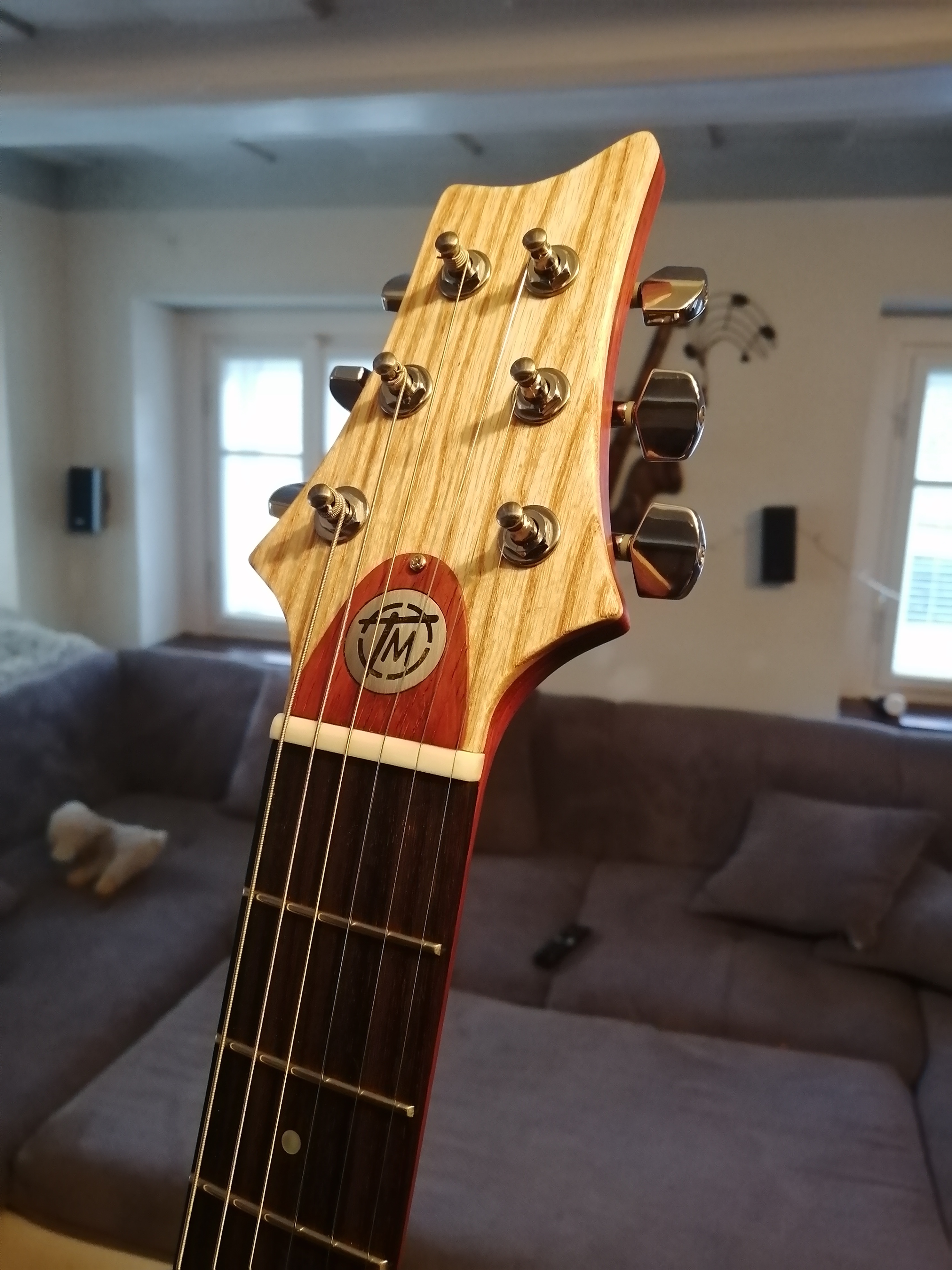

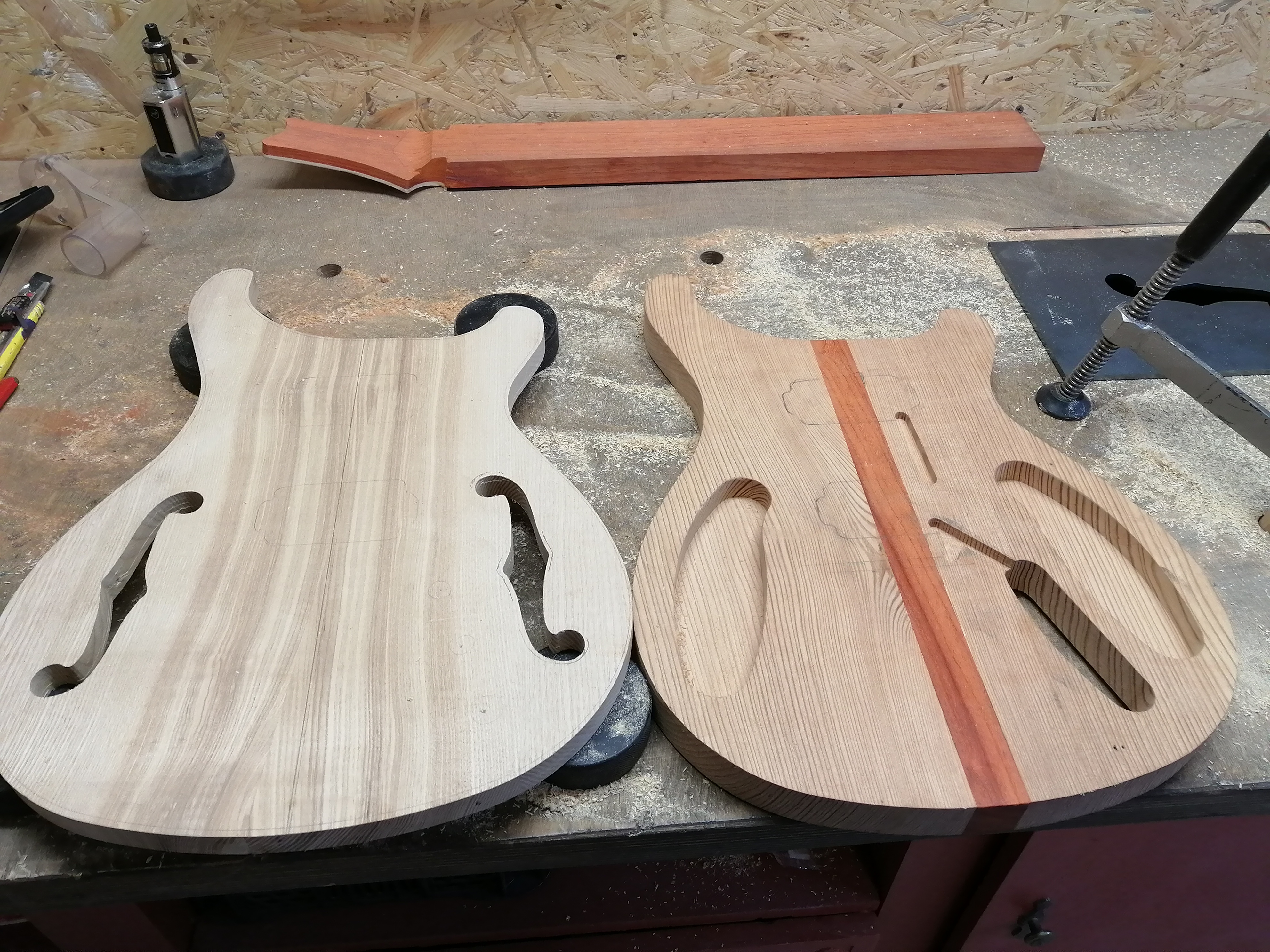

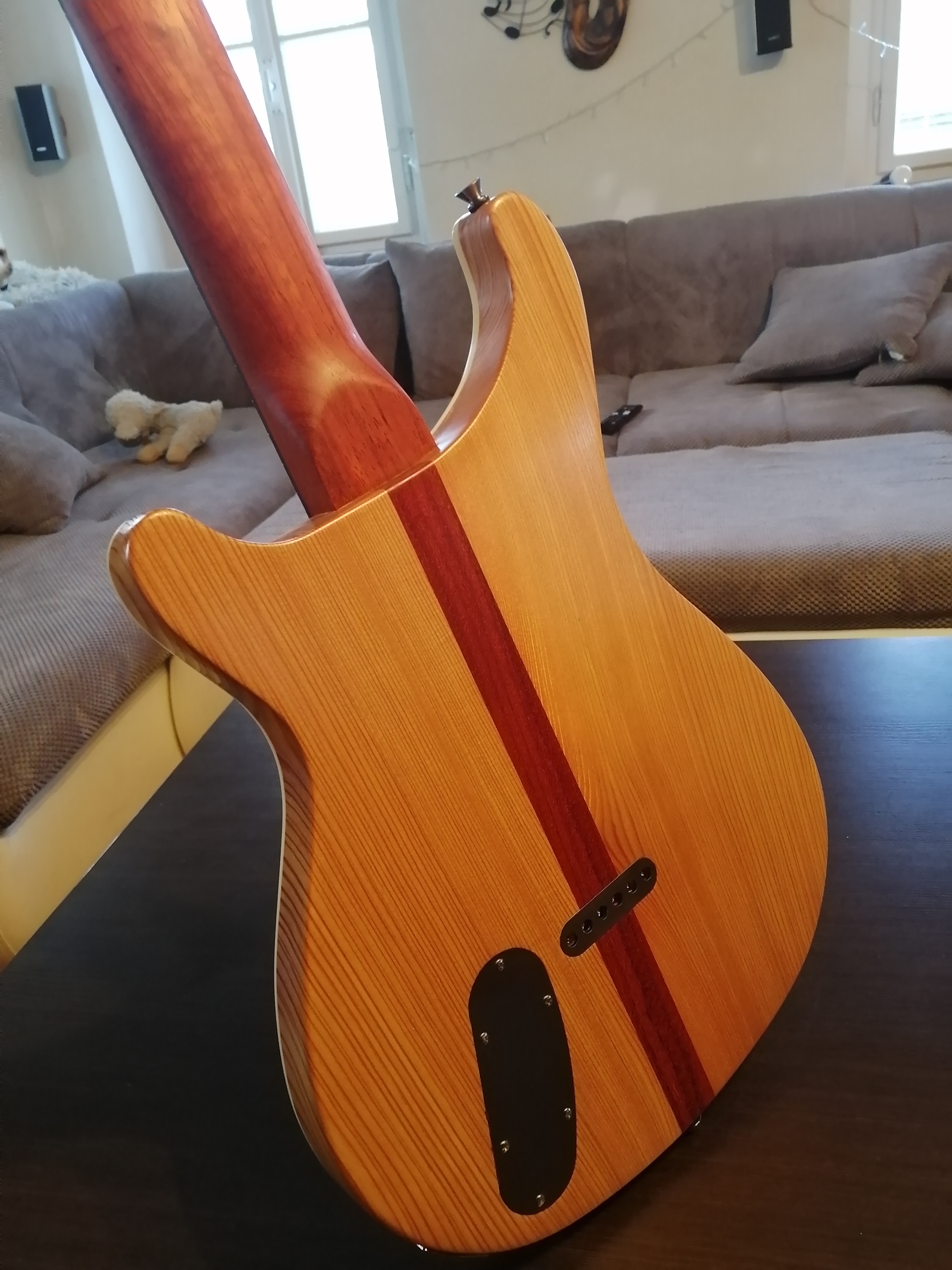

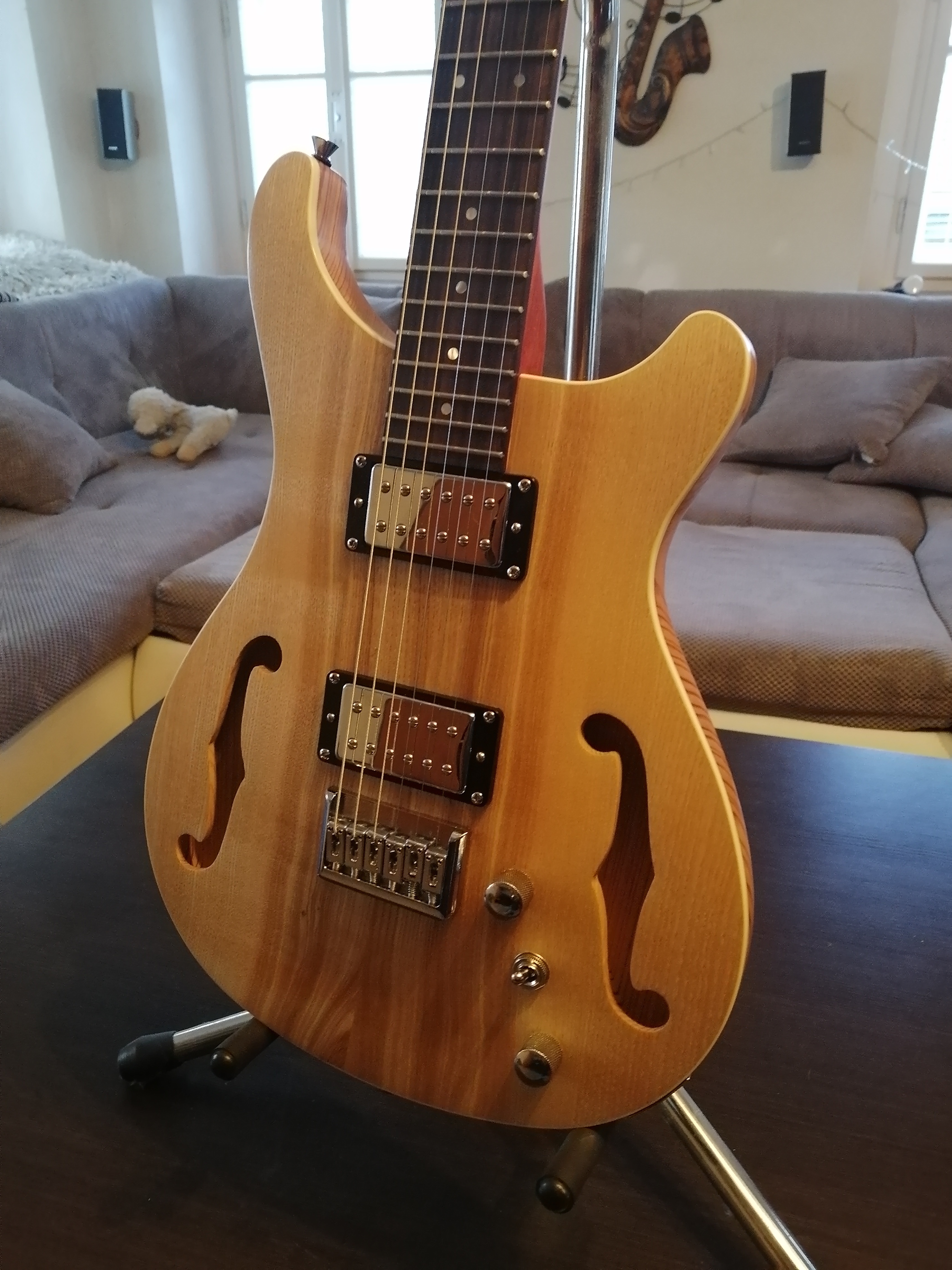

TM semi hollow alá PRS

- tělo modřín / padouk
- top jasan
- krk padouk
- hmatník palisandr
TM instruments
viewtopic.php?t=48320
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

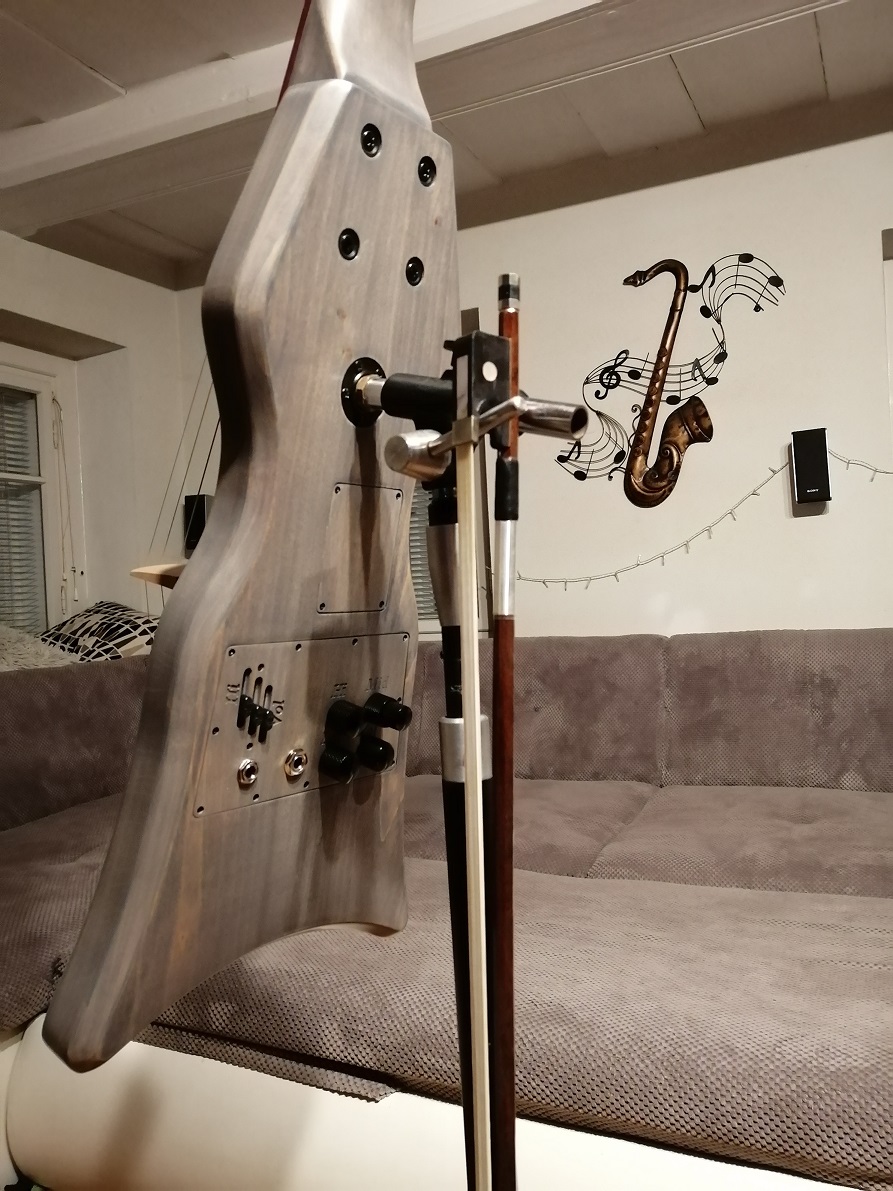

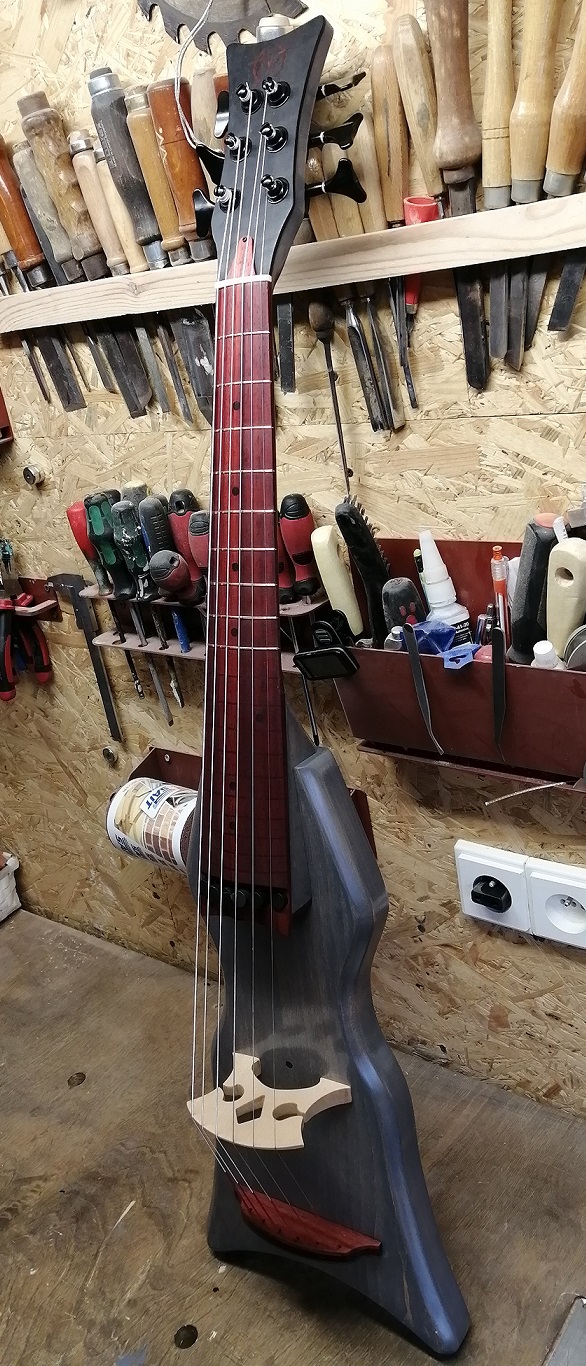

TM Guitarcello

- tělo olše
- krk javor
- hmatník padouk

podrobné info v sekci
viewtopic.php?t=47286
TM instruments
viewtopic.php?t=48320
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

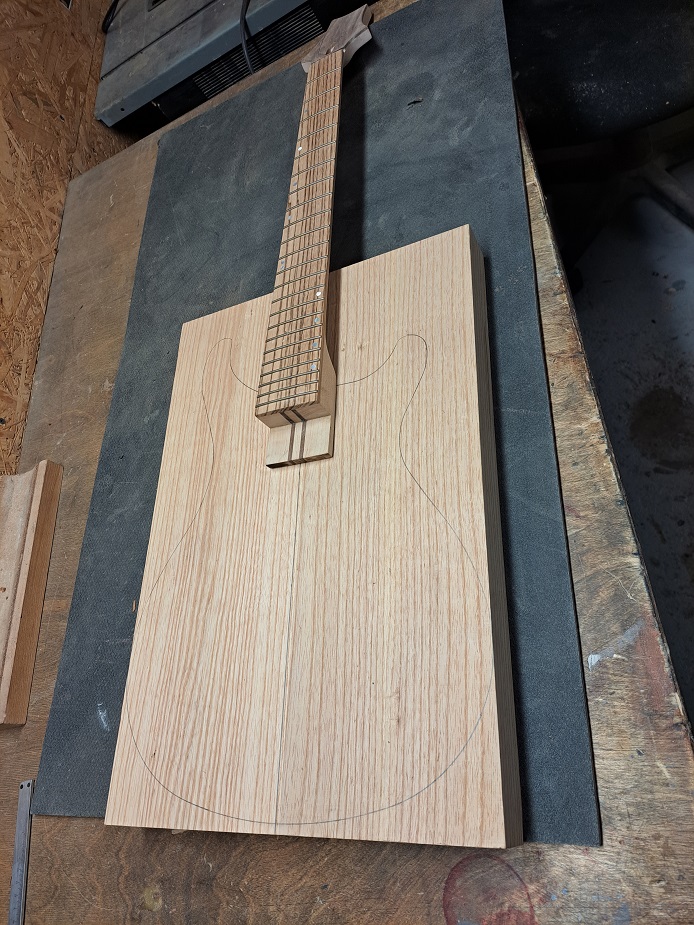

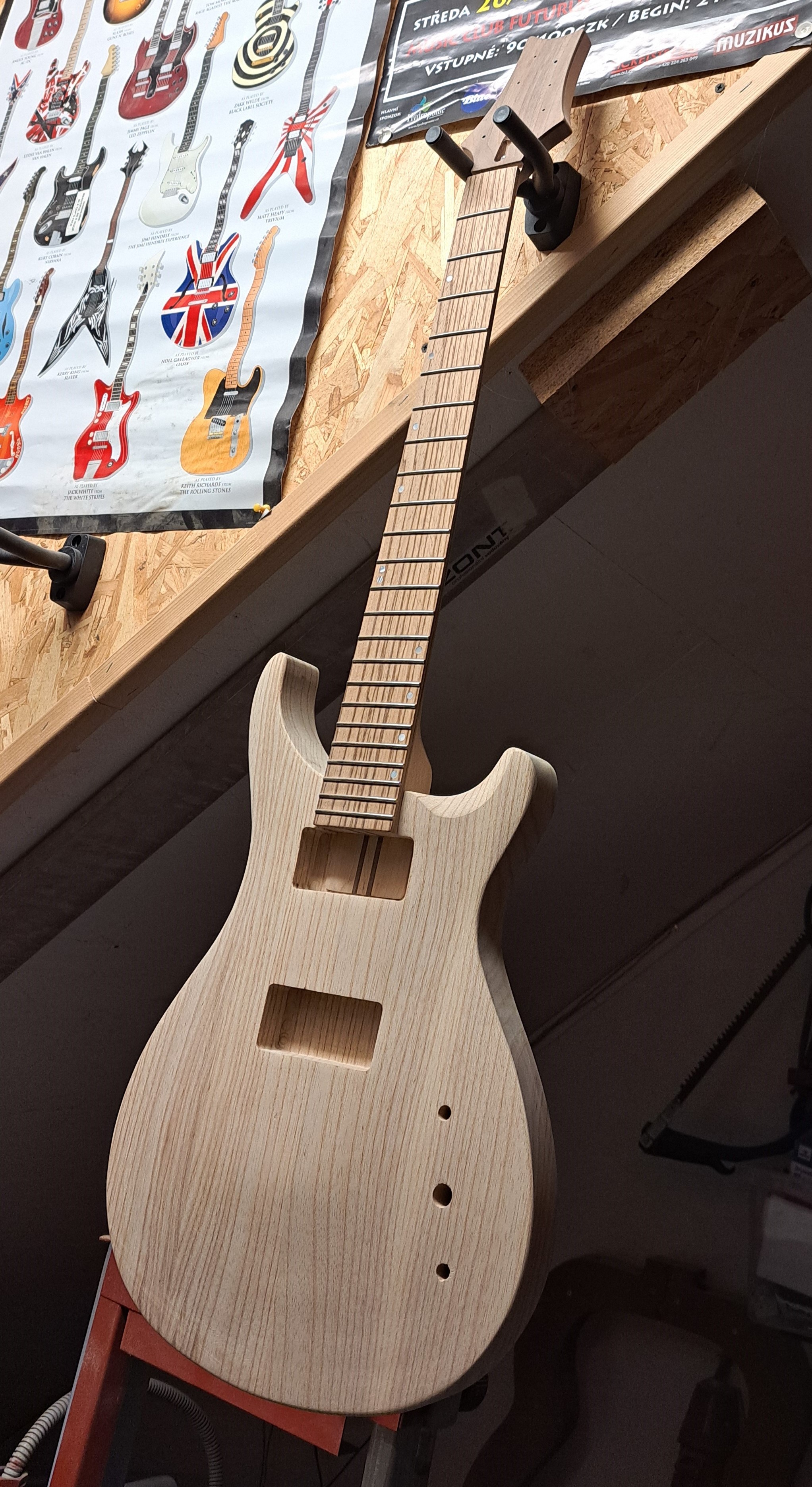

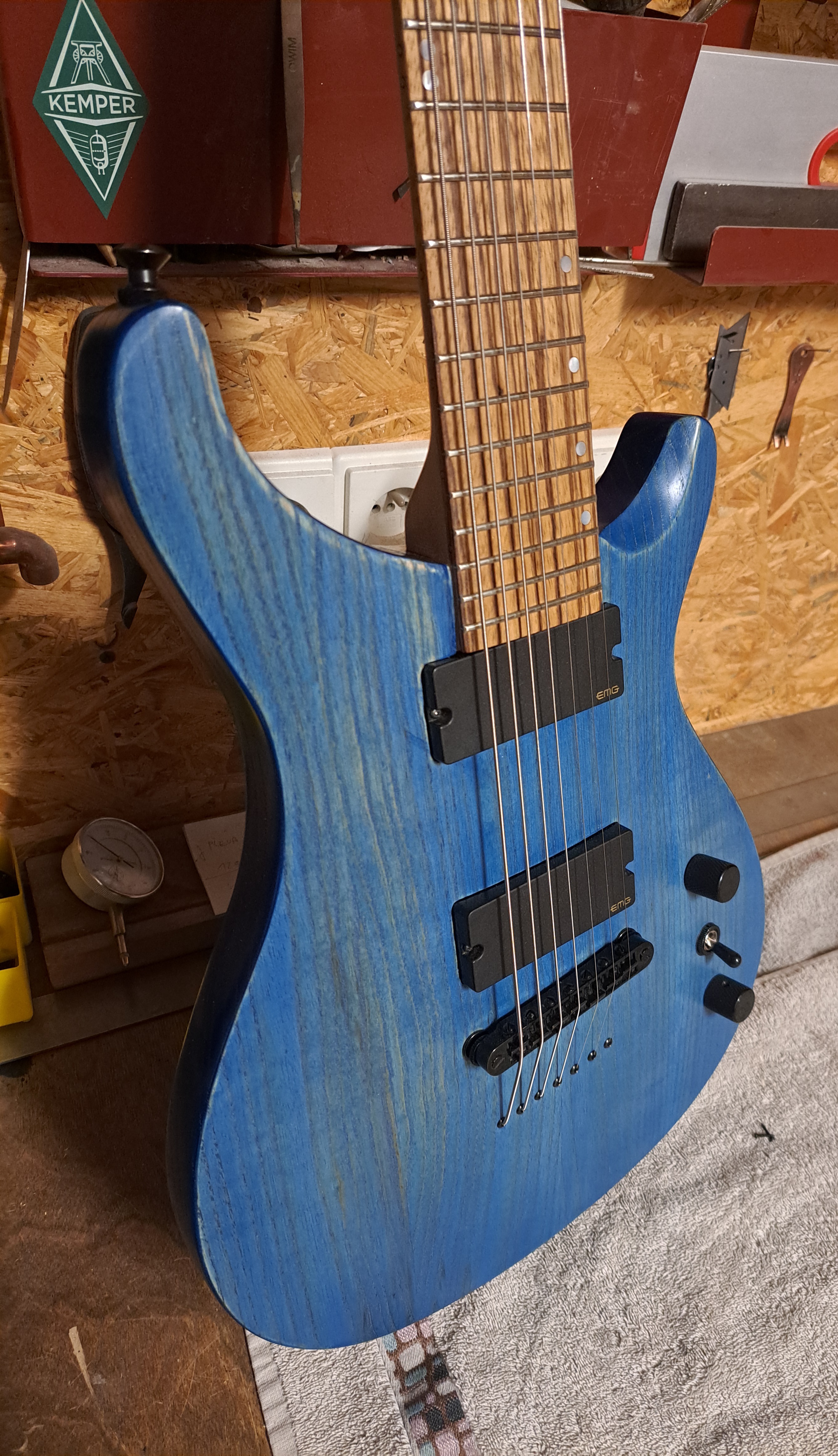

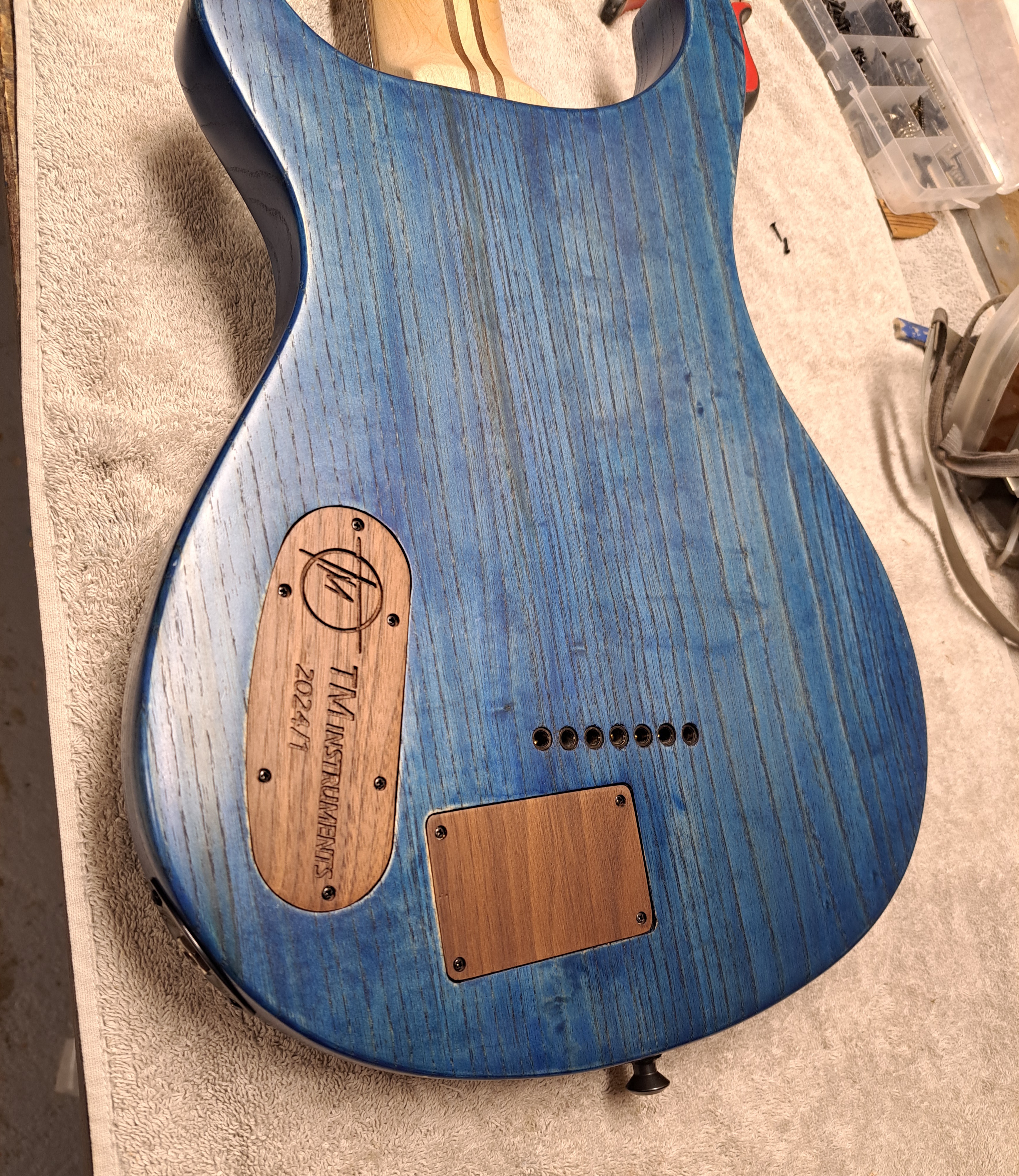

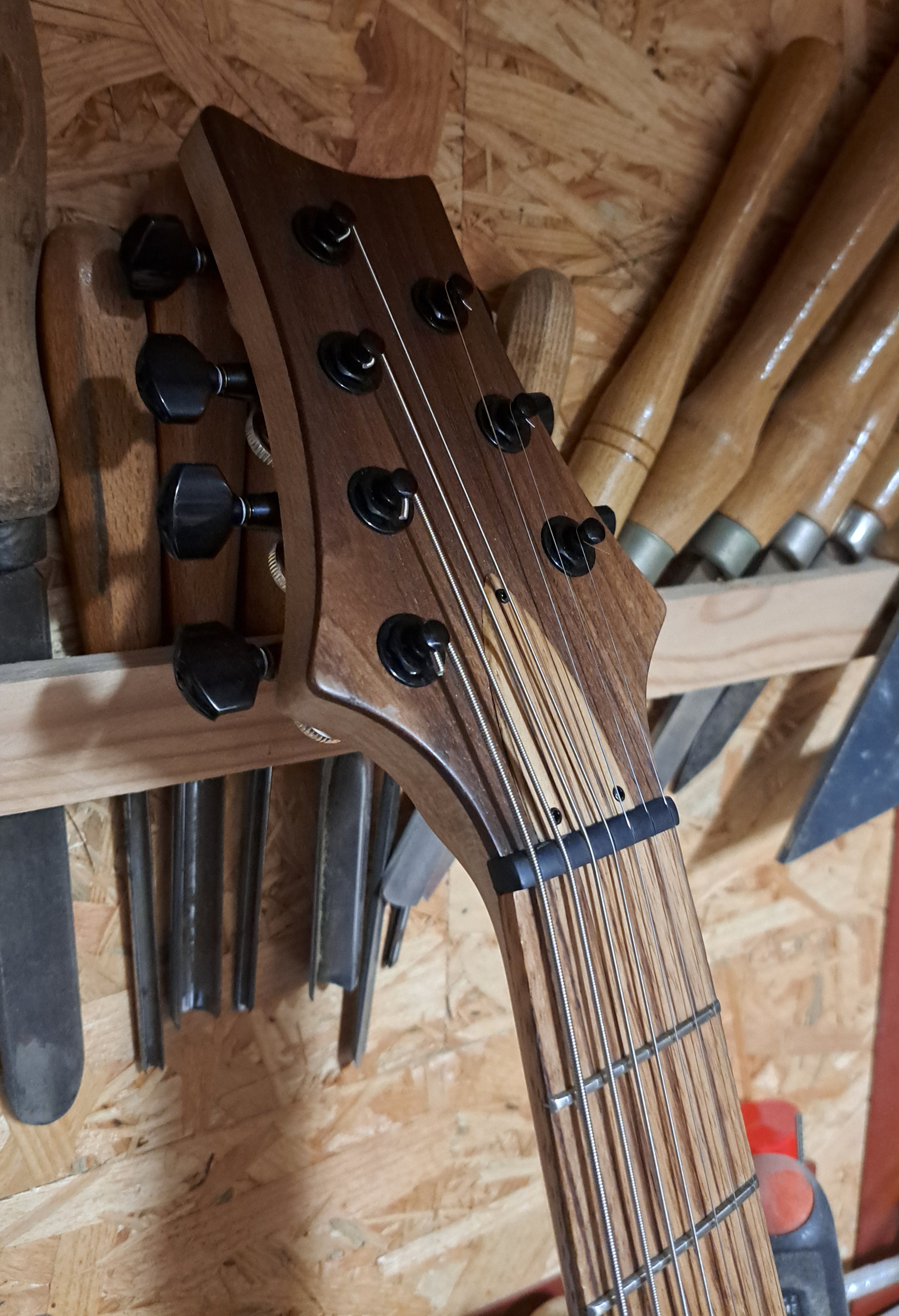

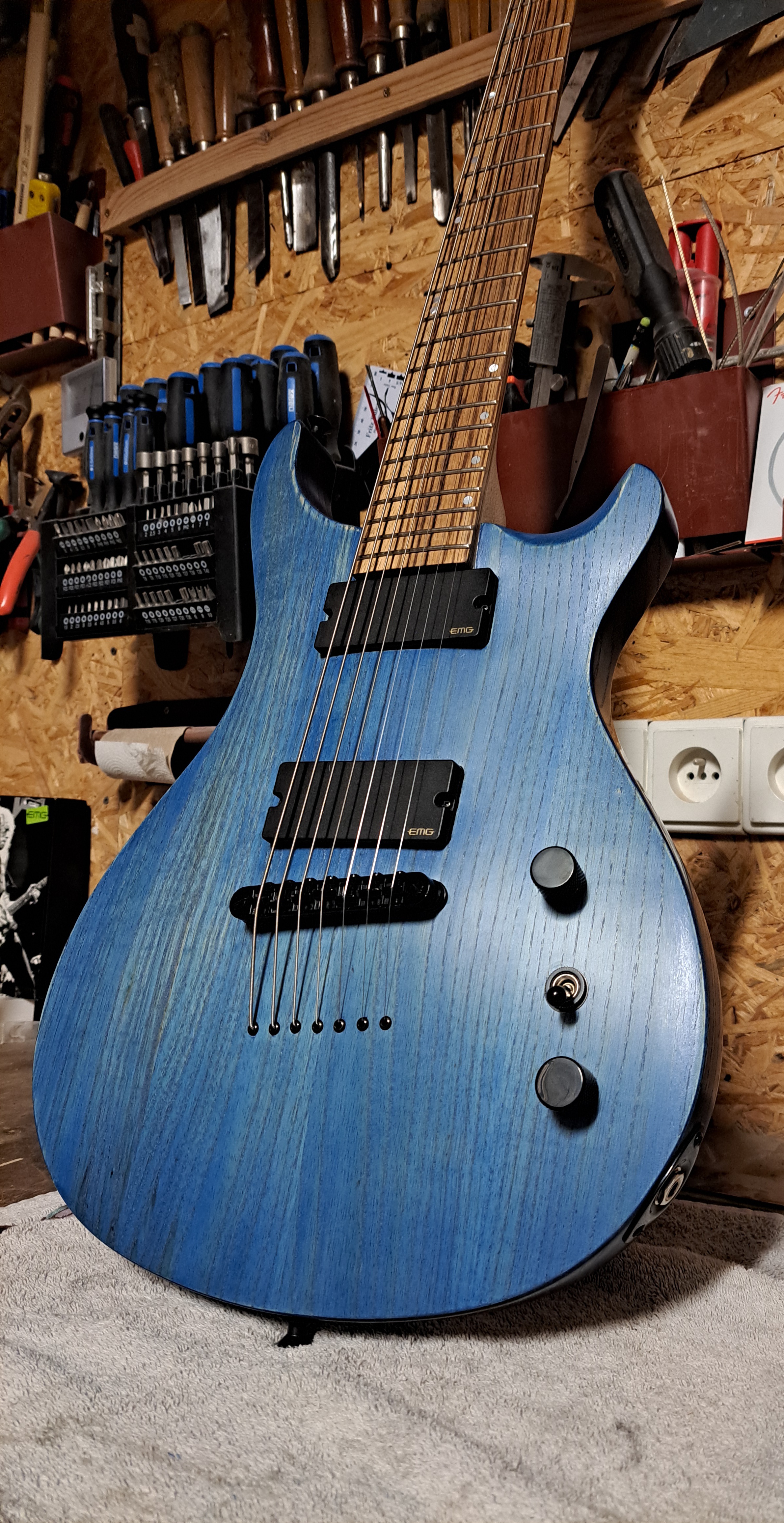

TM alá PRS

- tělo bahenní jasan
- krk javor / ořech
- hmatník zebrano
- elektronika aktiv EMG
TM instruments
viewtopic.php?t=48320
HoSl
Příspěvky: 174
Registrován: 16.12.2019 13:39

Re: TM Instruments

Příspěvek od HoSl »

Ten PRS se mi líbí! Sice má na můj vkus o strunu navíc, ale ta kombinace barev a povrch a taková čistá jednoduchost je fajn.
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

Tou modrou mě inspiroval Michnov, kde jsem na jeho doporučení zkusil mořidlo od milesi. Původně ta kytara měla mít top z ořechu a hnědý kabát. Nakonec jsem rád, že jsem jí nechal takto jednoduchou bez extra topu, bindingu atd.
TM instruments
viewtopic.php?t=48320
HoSl
Příspěvky: 174
Registrován: 16.12.2019 13:39

Re: TM Instruments

Příspěvek od HoSl »

fantomasxxx píše: 15.03.2024 9:24 Tou modrou mě inspiroval Michnov, kde jsem na jeho doporučení zkusil mořidlo od milesi. Původně ta kytara měla mít top z ořechu a hnědý kabát. Nakonec jsem rád, že jsem jí nechal takto jednoduchou bez extra topu, bindingu atd.
Povedlo se!
Sám jsem o něčem podobném uvažoval na svůj "projekt" a podobná modrá je jeden z kandidátů.
Uživatelský avatar
Michnov
Příspěvky: 294
Registrován: 21.01.2017 17:06
Bydliště: Vážany nad Litavou
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od Michnov »

Pěkný! :)
Uživatelský avatar
kocour
Odborník
Příspěvky: 929
Registrován: 22.09.2009 17:47
Bydliště: u Stuttgartu
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od kocour »

fantomasxxx píše: 15.03.2024 8:07 Dovolil jsem si založit vlastní vlákno mých projektů s názvem TM Instruments (TM - Tomáš Matula). Moje dílna se nachází na severu Čech ve městě Rumburk. Věnuji se příležitostně stavbám strunných nástrojů, dělám servis elektrických a akustických kytar.
Kytarařinou se neživím, ale stejně jako hraní na kytaru je pro mě práce na kytarách velkým koníčkem.
Dám sem do vlákna i starší projekty, které jsem prezentoval v sekci home made, abych měl ucelený profil svých projektů. Bohužel jsem dříve moc nedokumentoval, tak zveřejním jen některé stavby.
Zdravím Rumburk :)
TM Instruments, tvoje projekty jsou perfektní. A ten systém a pořádek ve tvojí dílně. Neškodilo by ukázat vic nářadí, přípravků a šablon. A co tvůj CNC?
Těším se na další projekty :idea:
Ahoj Honza J.
Strato Collins / Tele H-Btn / Axis (MM copy) / Yamaha EZ AG midi / VOX Pathfinder 10 / E-piano Yamaha / TurboCAD 15 2D / www.yitars.de
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

kocour píše: 18.03.2024 20:04
fantomasxxx píše: 15.03.2024 8:07 Dovolil jsem si založit vlastní vlákno mých projektů s názvem TM Instruments (TM - Tomáš Matula). Moje dílna se nachází na severu Čech ve městě Rumburk. Věnuji se příležitostně stavbám strunných nástrojů, dělám servis elektrických a akustických kytar.
Kytarařinou se neživím, ale stejně jako hraní na kytaru je pro mě práce na kytarách velkým koníčkem.
Dám sem do vlákna i starší projekty, které jsem prezentoval v sekci home made, abych měl ucelený profil svých projektů. Bohužel jsem dříve moc nedokumentoval, tak zveřejním jen některé stavby.
Zdravím Rumburk :)
TM Instruments, tvoje projekty jsou perfektní. A ten systém a pořádek ve tvojí dílně. Neškodilo by ukázat vic nářadí, přípravků a šablon. A co tvůj CNC?
Těším se na další projekty :idea:
Ahoj Honza J.
Také zdravím do Stuttgartu :D
Děkuji za pochvalu. Určitě zveřejním i nějaké přípravky a zlepšováky. CNC funguje a občas to využiju hlavně na ty drobnější věci, viz zadní kryt na posledním projektu PRS. Občas také pro manželku něco vygravíruji na nějakou dekoraci:)
TM instruments
viewtopic.php?t=48320
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

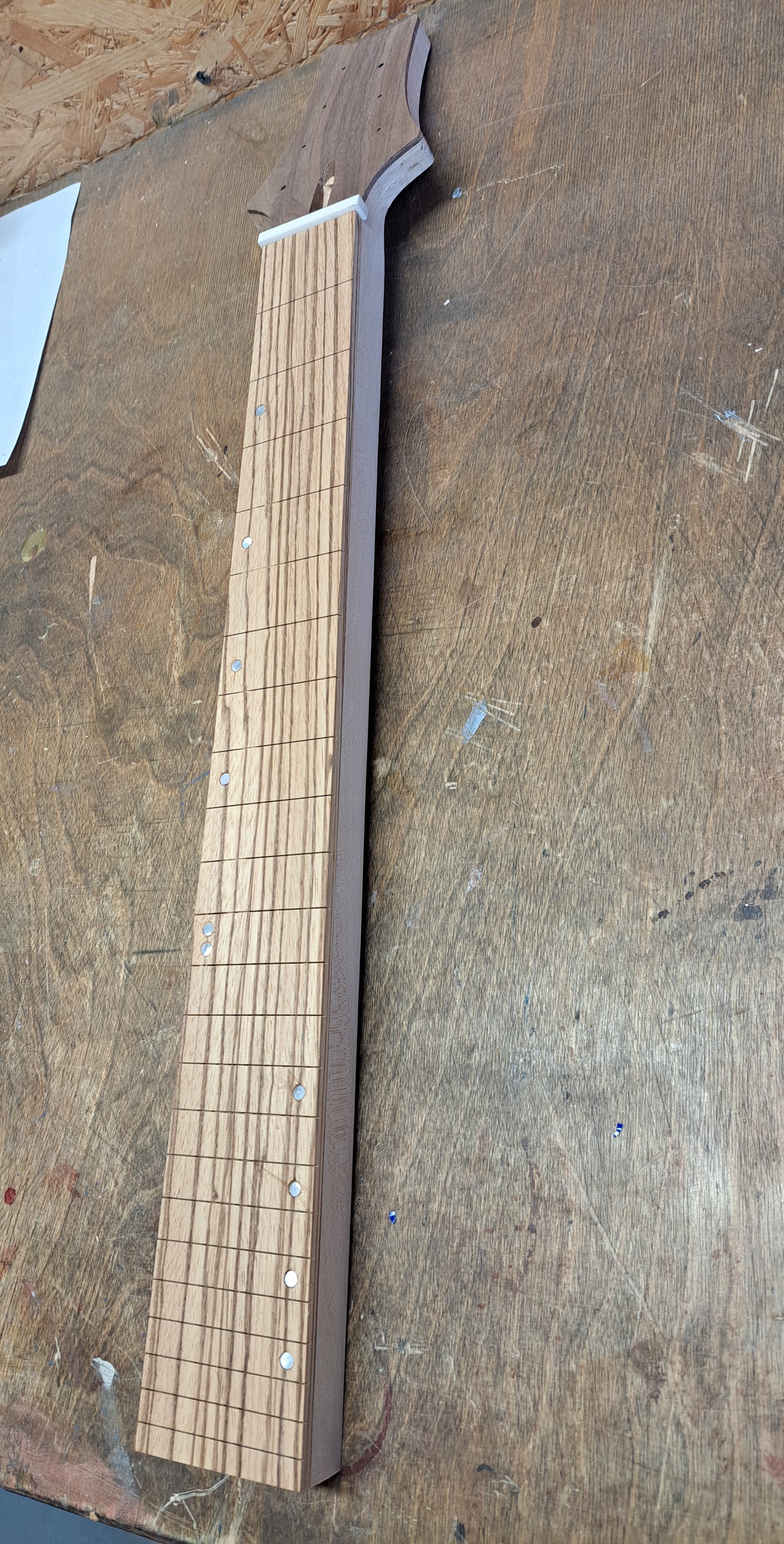

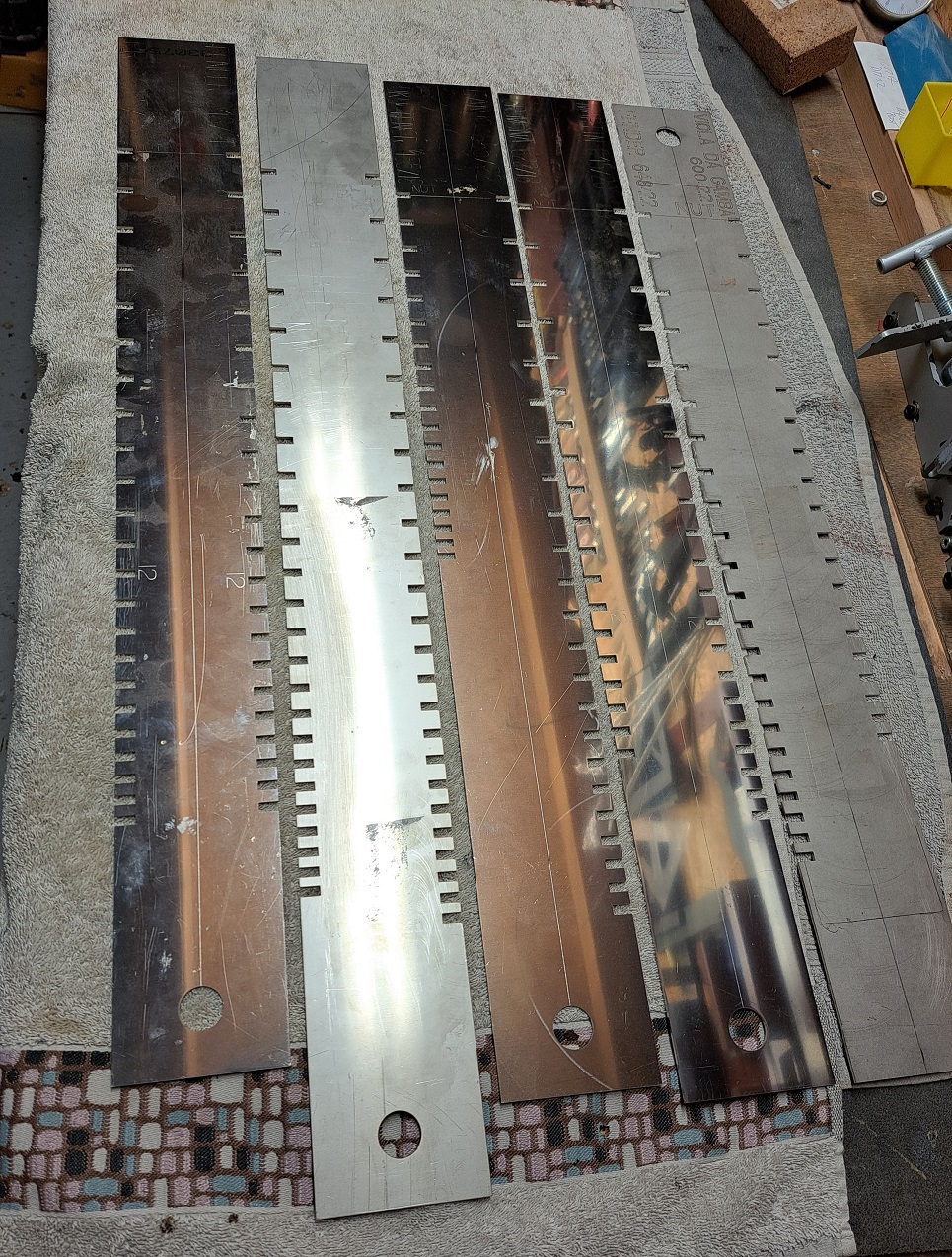

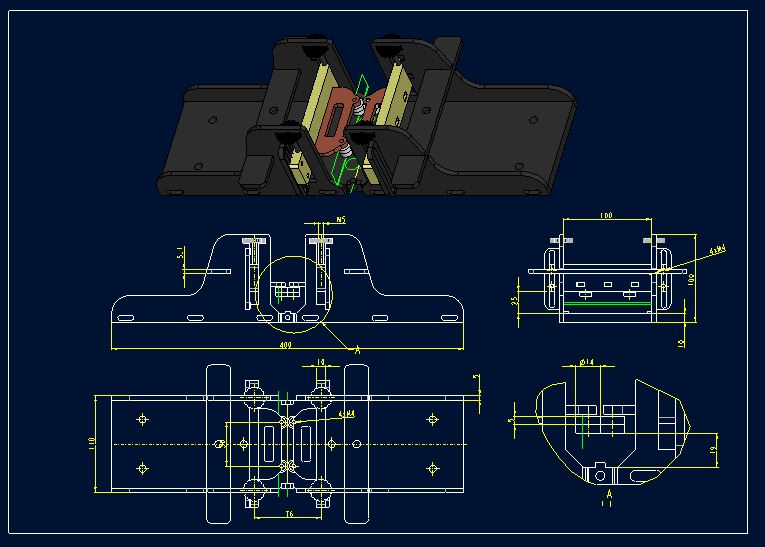

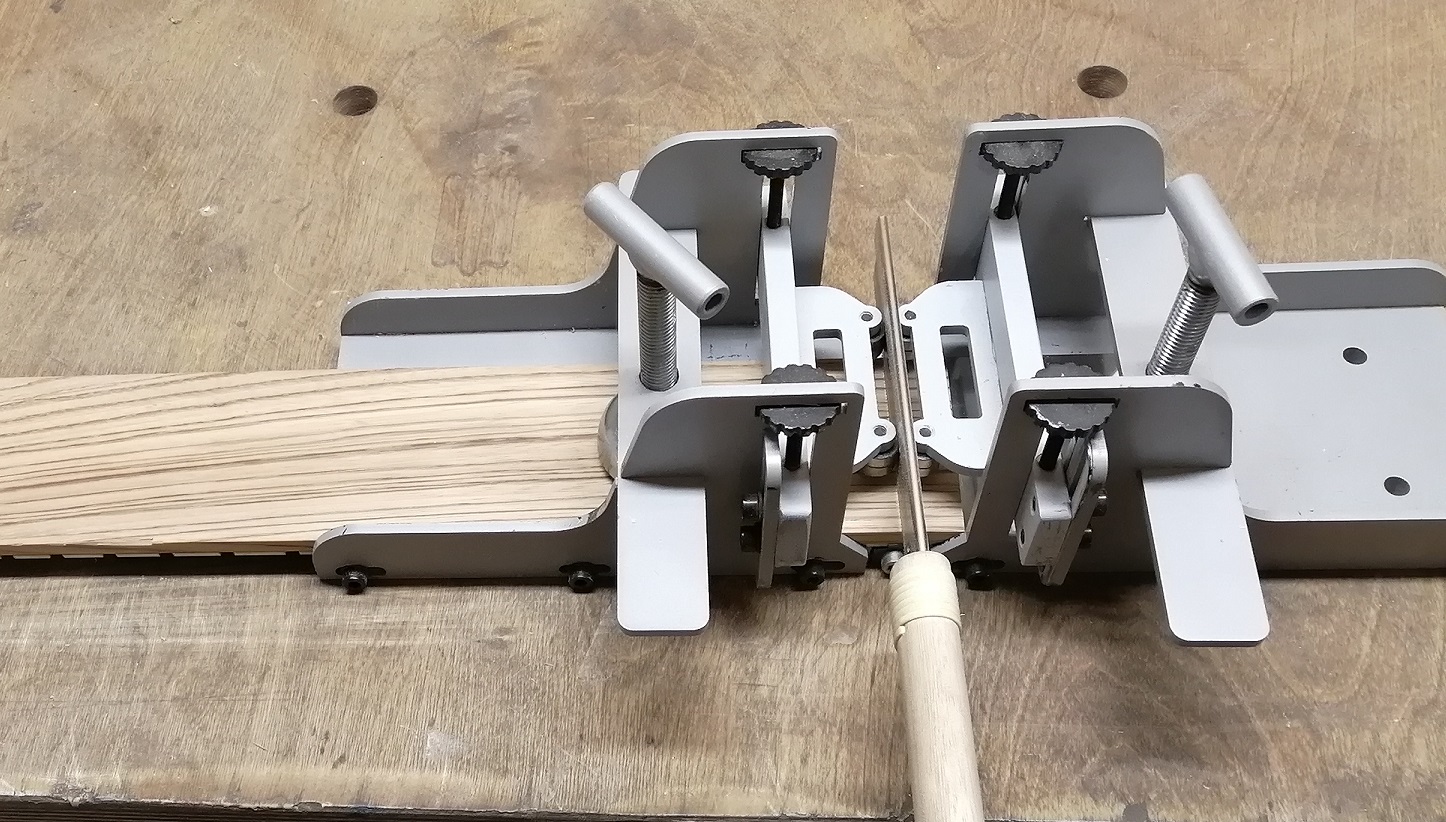

Řezání drážek hmatníku:
Přípravek jsem si sám zkonstruoval a vyrobil dle inspirace od StewMac. K přípravku mám různá pravítka se zuby dle rozměrů různých menzur. Na jednom pravítku mám vždy dvě různé menzury. Hmatník na pravítko chytám oboustrannou lepící páskou. V přípravku jsou vodící ložiska, mezi která přesně zapadá pražcovací pilka, ložiska zároveň tvoří výškový doraz pilky. Přípravek má možnost štelování hloubky zanoření pilky do hmatníku. Také je možnost čelisti s ložisky zrcadlově otočit a použít širší druh pilky. Dbal jsem na to, aby to bylo celkově masivní a přesné. Přikládám obrázky pro inspiraci. Pokud by měl někdo zájem, můžu poskytnout 3d model přípravku.
TM instruments
viewtopic.php?t=48320
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

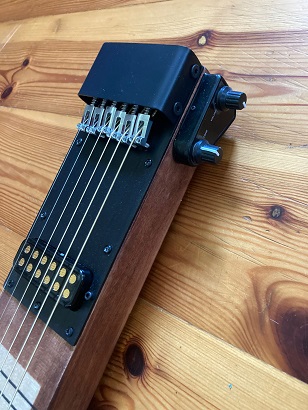

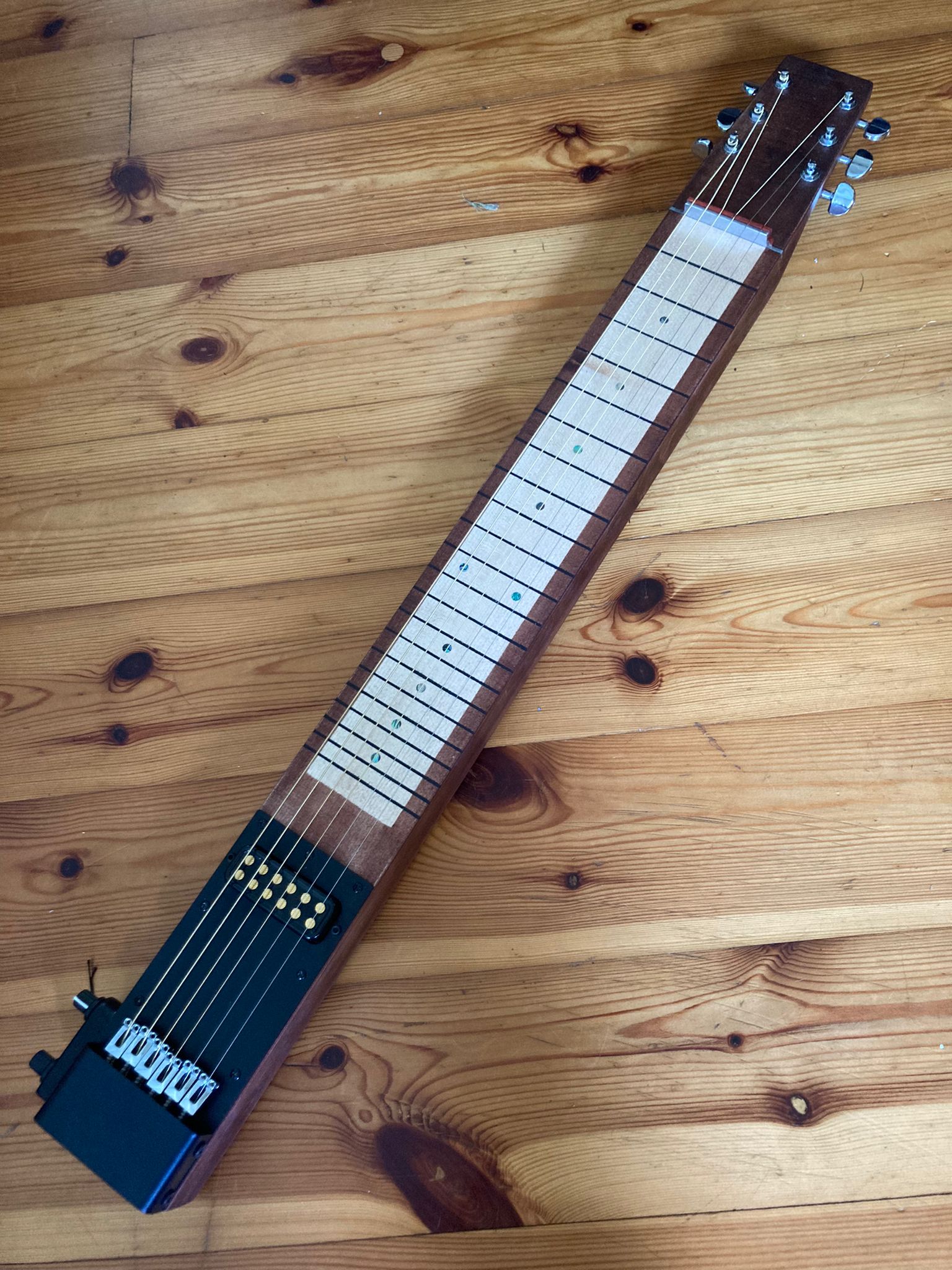

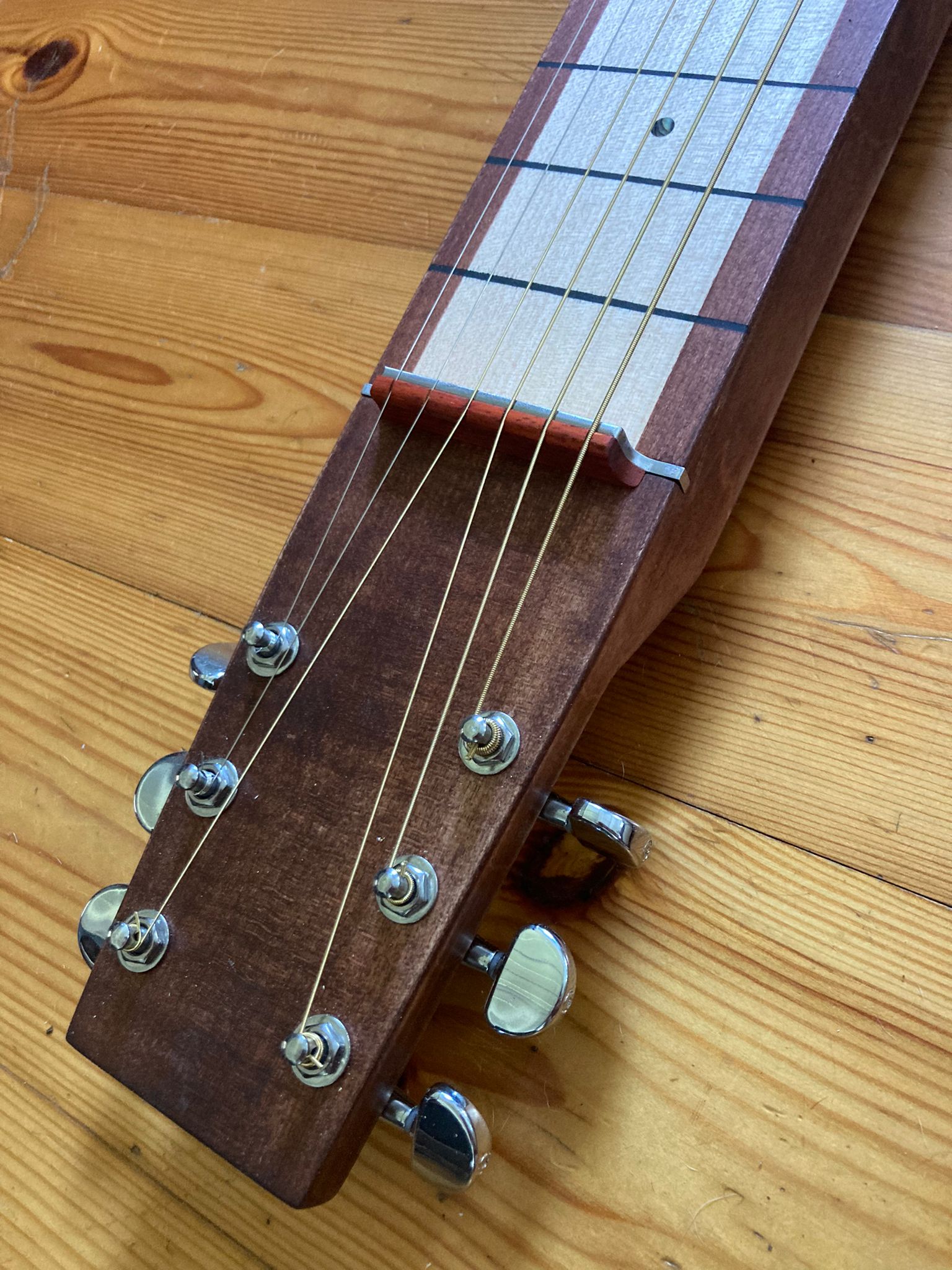

Jednoduchá javorová fošna na steel-slide brnkání do country.
TM instruments
viewtopic.php?t=48320
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

Inspirace na home-made kytarový stojan. Vejde se tam 10 kytar. Bočnice jsem vyříznul z překližky, hřeben je ze smrkového prkna.
TM instruments
viewtopic.php?t=48320
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

Nikdy se mi moc nechtělo pouštět se do refretu lakovaných javorových krků. Množily se dotazy a poptávky na přepražcování s lakováním, tak jsem se s tím zkusil poprat. Testoval jsem různé postupy, laky a hlavně docílení původního odstínu vintage vzhledu laku. Nejjednodušší cesta je náhrada laku olejováním (odstín buď zatmavit mořidlem nebo probarveným olejem). Olejování jsem zavrhnul, vzhled i odolnost je něco jiného než původní lak. Pak přišlo na řadu nitro s barvítky a nitro na namořený odstín. Výsledky s nitrem pěkné, ale odolnost na hmatníku se mi moc nezdála. Experimentoval jsem i s různou hustotou laku, lakování airbrush pistolkou i větší HVLP pistolí. Nakonec se mi nejvíce osvědčila klasika polyurethan dvousložkový lak v kombinaci s mořením odstínu. Nejdříve nastříkání namíchaným odstínem mořidla, na to tenká vrstva základu PUR laku, jemné přebroušení a finální PUR lak. Žádné velké sklovité vrstvy, javor není téměř vůbec porovitý, takže opravdu stačí tenká vrstva laku. Nejlepších výsledků jsem dosáhnul lakováním ještě před novým opražcováním, s tím že je potřeba šetrně pražcovat a brousit pražce, aby se do nového laku nikde nerýplo. Na finální fotce není moc vidět lesk, ale to je jen úhlem vyfocení. Lak jsem použil s 80% leskem. Fender krky lakuje až po opražcování, což pak vede k defektům, kdy se lak u pražce trhne a začne prolínat nečistota pod lak v blízkosti pražců. To je hezky vidět na fotce, kde jsem lak začal odbrušovat brusným blokem.

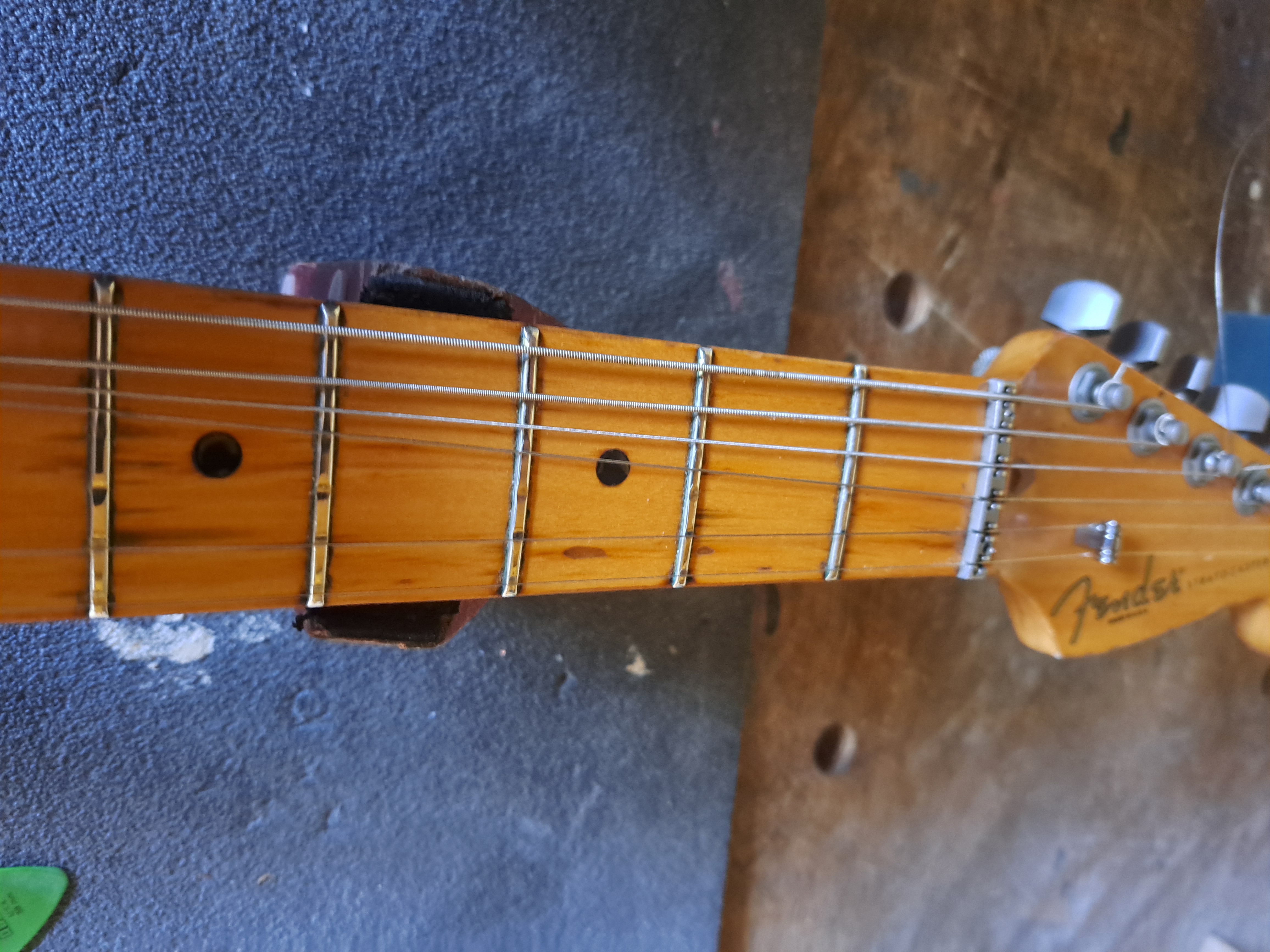

Před opravou:

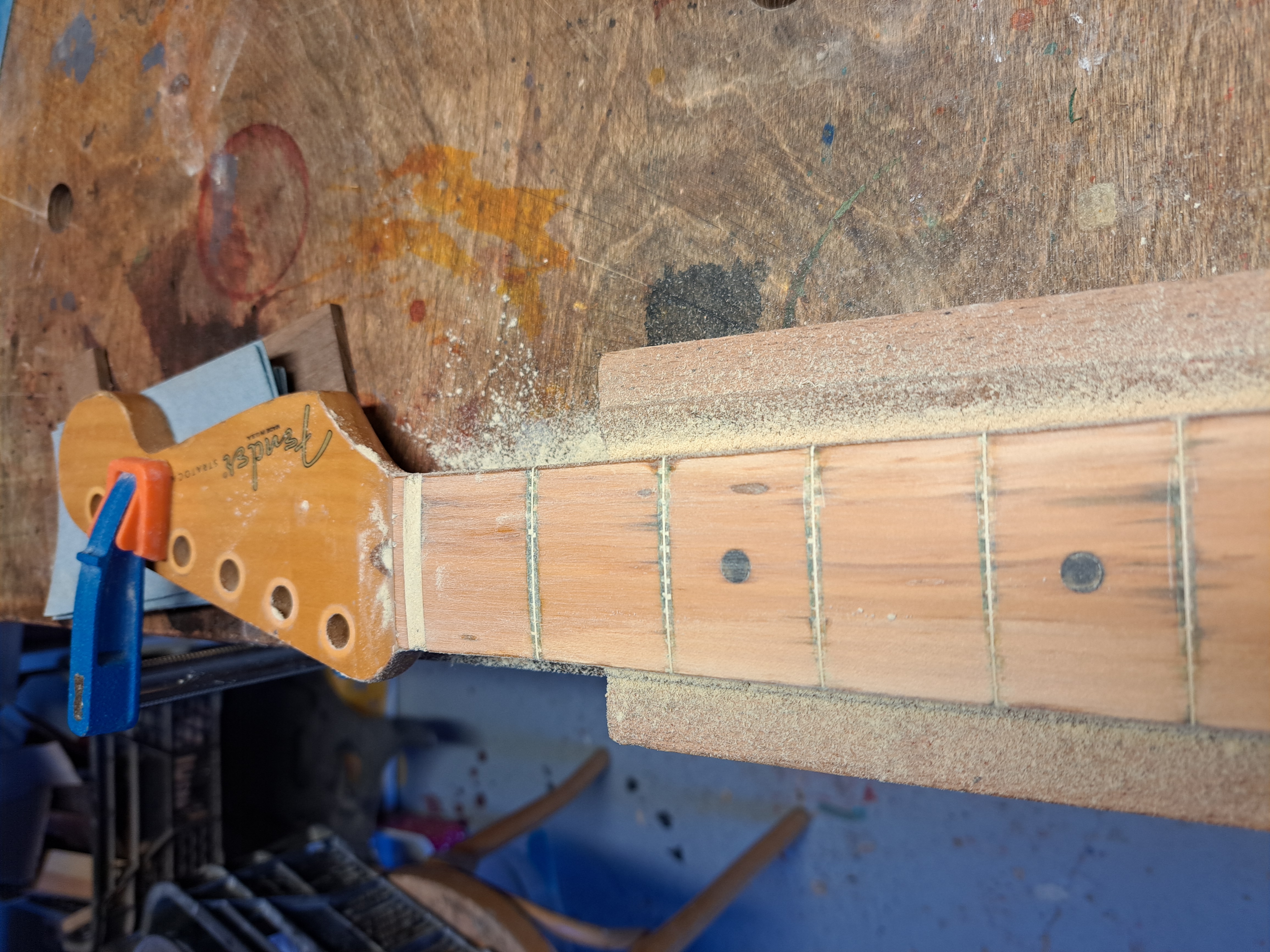

Během broušení

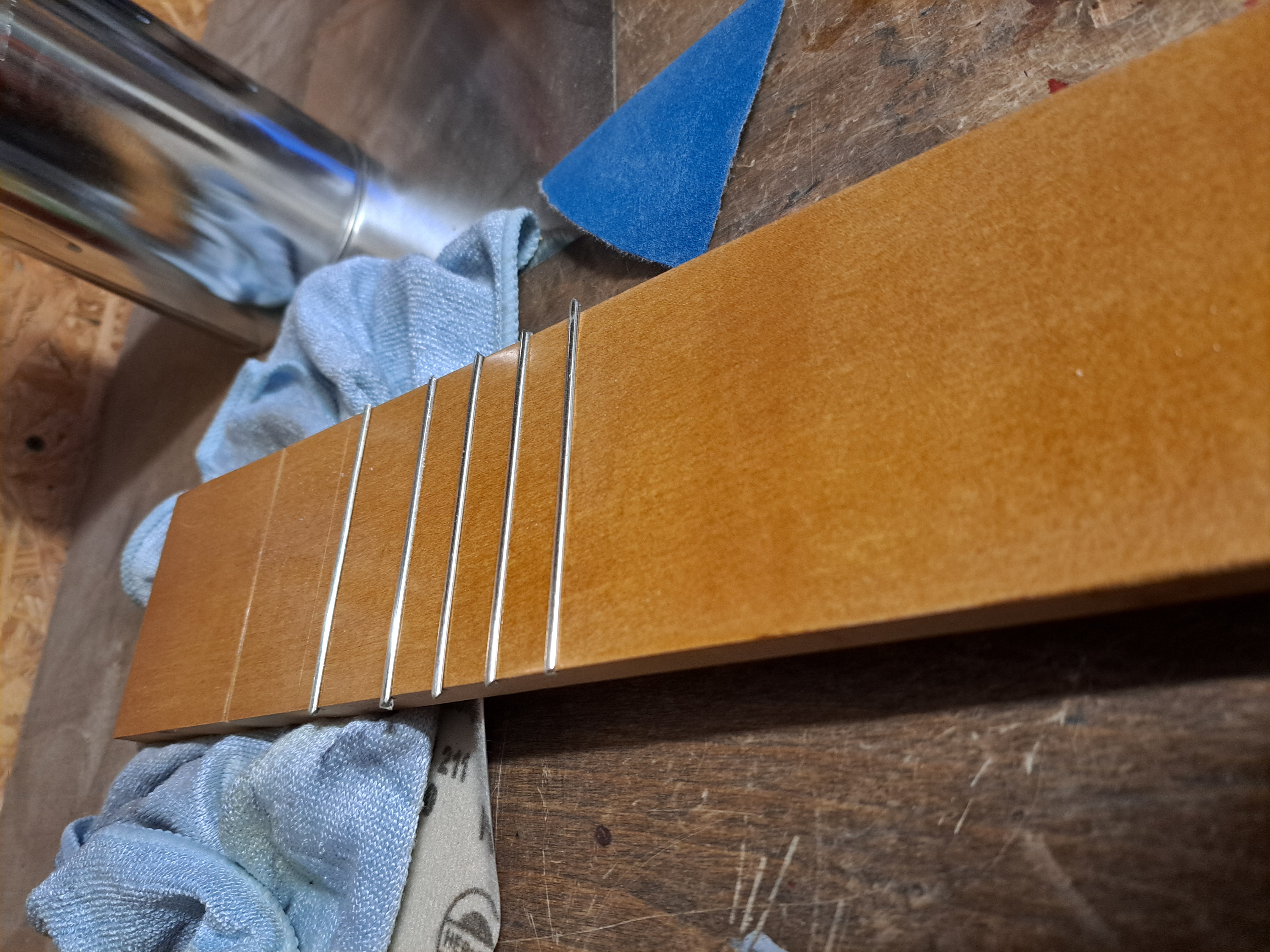

Testovací vzorek:
Přepražcovaný krk s novým lakem:
Naposledy upravil(a) fantomasxxx dne 24.05.2024 9:48, celkem upraveno 1 x.
TM instruments
viewtopic.php?t=48320
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

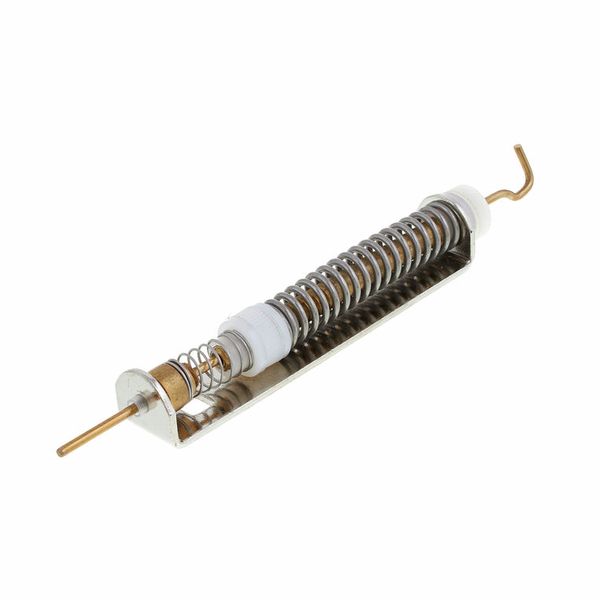

Na přepražcovaném stratu jsem pak instaloval a experimentoval s Hipshot Tremmsetter. Když se to dobře nastaví, funguje to opravdu skvěle. Stabilita tremola a ladění se tím výrazně zlepšila. Jsou i jiné, možná lepší systémy s protipružinou, ale na přání jsem použil klasiku Hipshot.
TM instruments
viewtopic.php?t=48320
Placka
Příspěvky: 1197
Registrován: 17.10.2013 12:45

Re: TM Instruments

Příspěvek od Placka »

fantomasxxx píše: 24.05.2024 7:32 Nikdy se mi moc nechtělo pouštět se do refretu lakovaných javorových krků. Množily se dotazy a poptávky na přepražcování s lakováním, tak jsem se s tím zkusil poprat.
Pecka, je super vidět ty postupy komentářem a fotkama
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

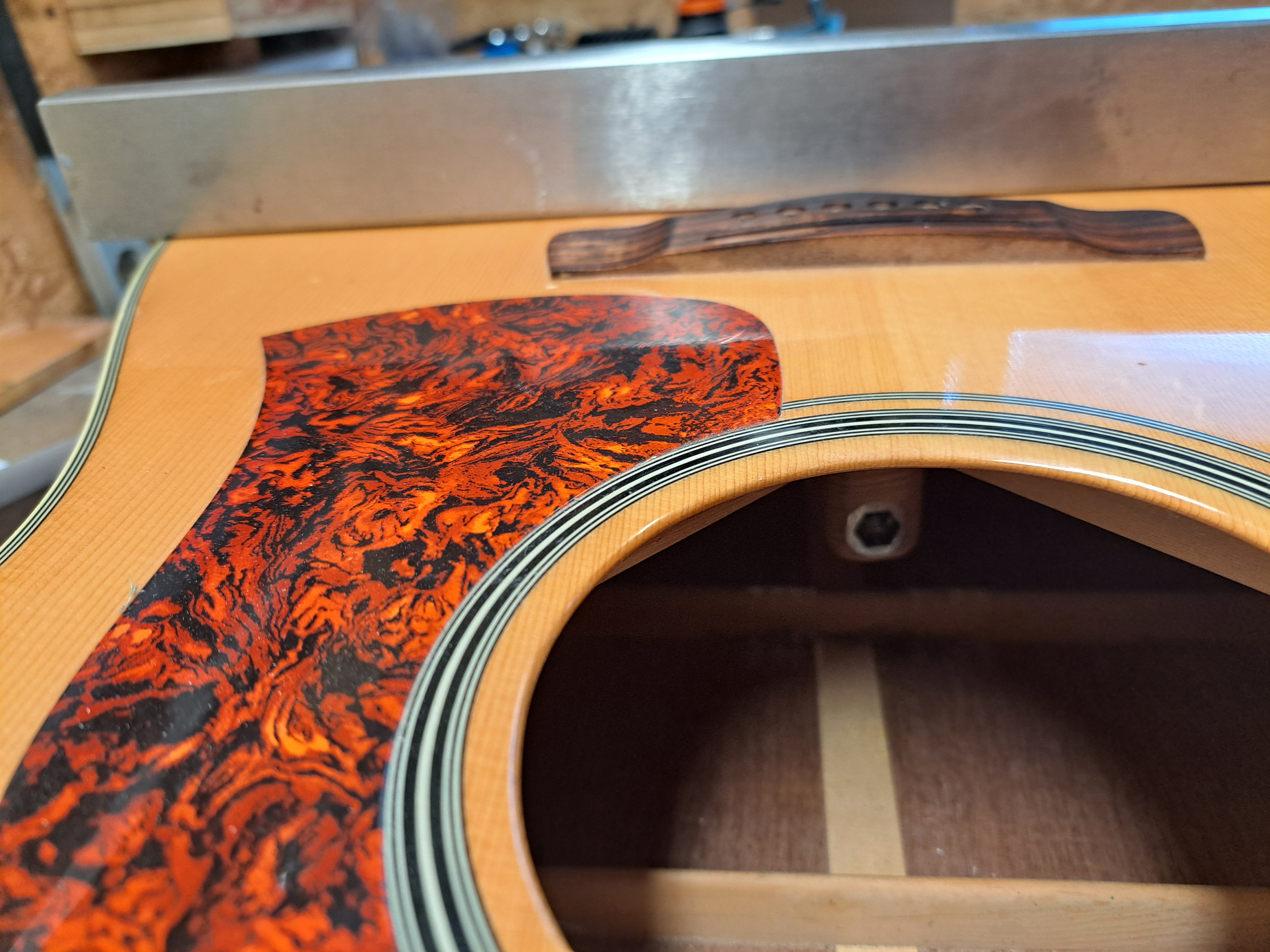

Oprava vyboulené smrkové desky akustické kytary. Na vrcholu boule se už začala trhat kobylka. Boule zatím nebyla tolik extrémní, ale nedovolila silnější struny než desítky, dohmat špatný. Pokud je boule už hodně velká, většinou sundavám kobylku a stahuji bouli pomocí svěrek a předehřátých ocelových plátů. Důležité je před manipulací s boulí pečlivě zvlhčit kytaru zevnitř. Dělám to tak, že dovnitř umístím mokré hadry v igelitu a korpus uzavřu. Každý den hadry měním, aby zvlhčování pokračovalo a hadry v kytaře nezasmrádly :). Zvhlčování nechávám působit několik dní. Pokud bych kytaru nezvhlčil, hrozilo by během rovnání prasknutí vrchní desky. Konkrétně u této kytary jsem po zvhlčení nainstaloval home-made Brdige doctor, kterým jsem bouli stáhnul a zafixoval. Bridge doctor je dřevěný třmen, který je přes průžný čep přichycen skrze kobylku. Napínáním táhla proti zadnímu špalíku v lubech se stahuje boule směrem dovnitř. Během stahování je důležité měřením kontrolovat co se děje na vrcholu desky, na to používám pravítko s úchylkoměrem, který mám také pro měření průhybu krku.

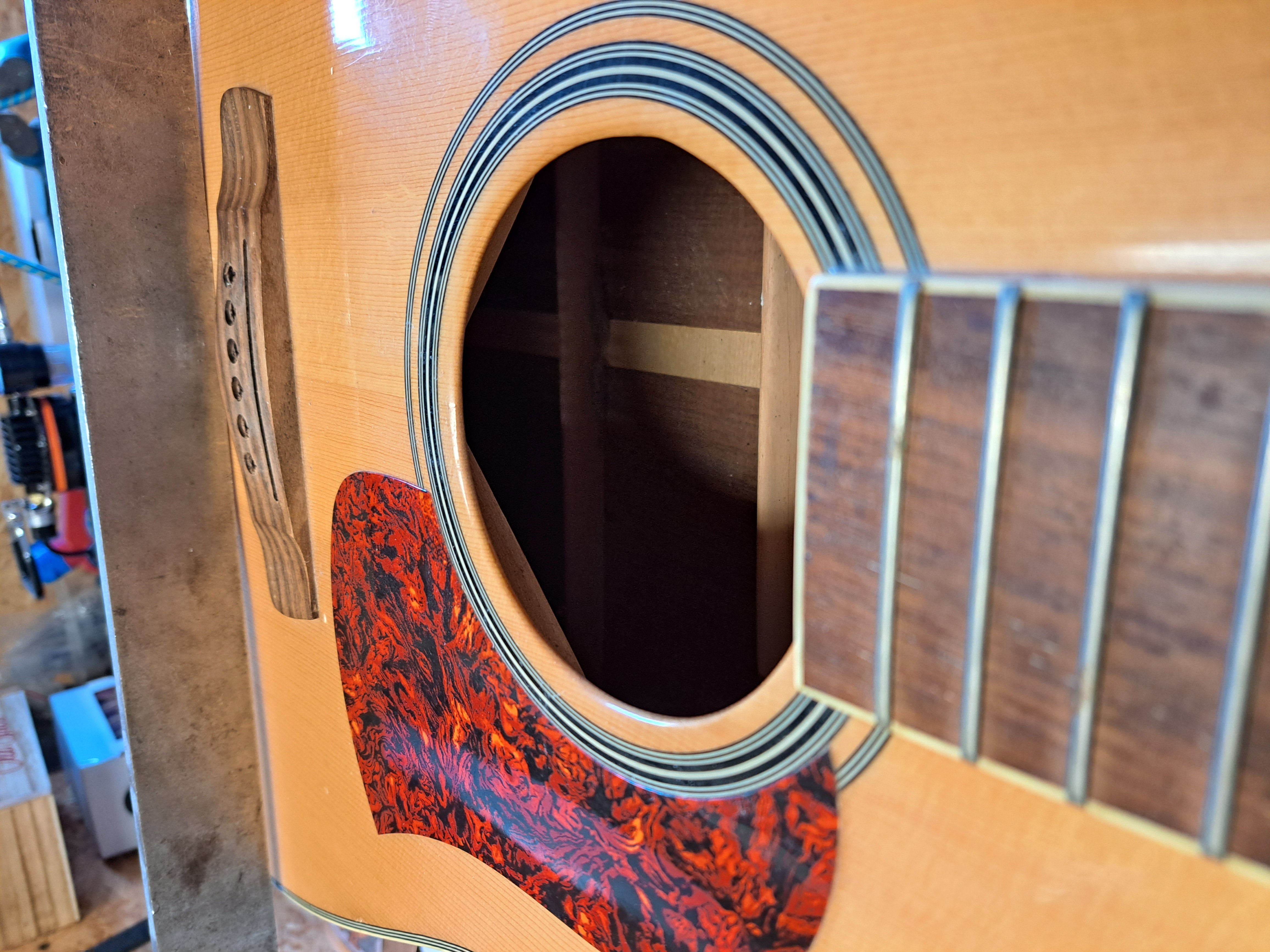

Před opravou:

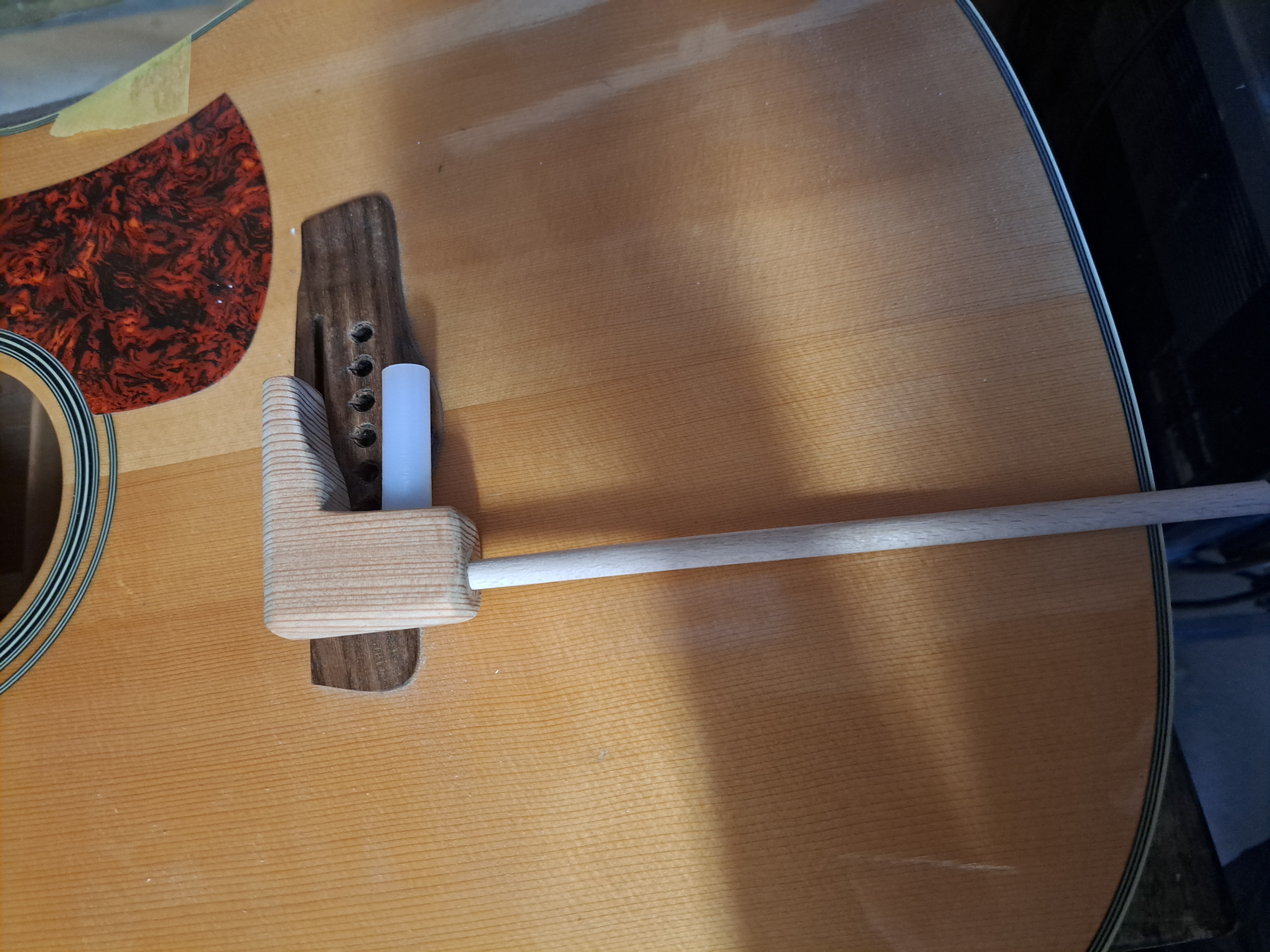

Bridge doctor:
Srovnaná deska:

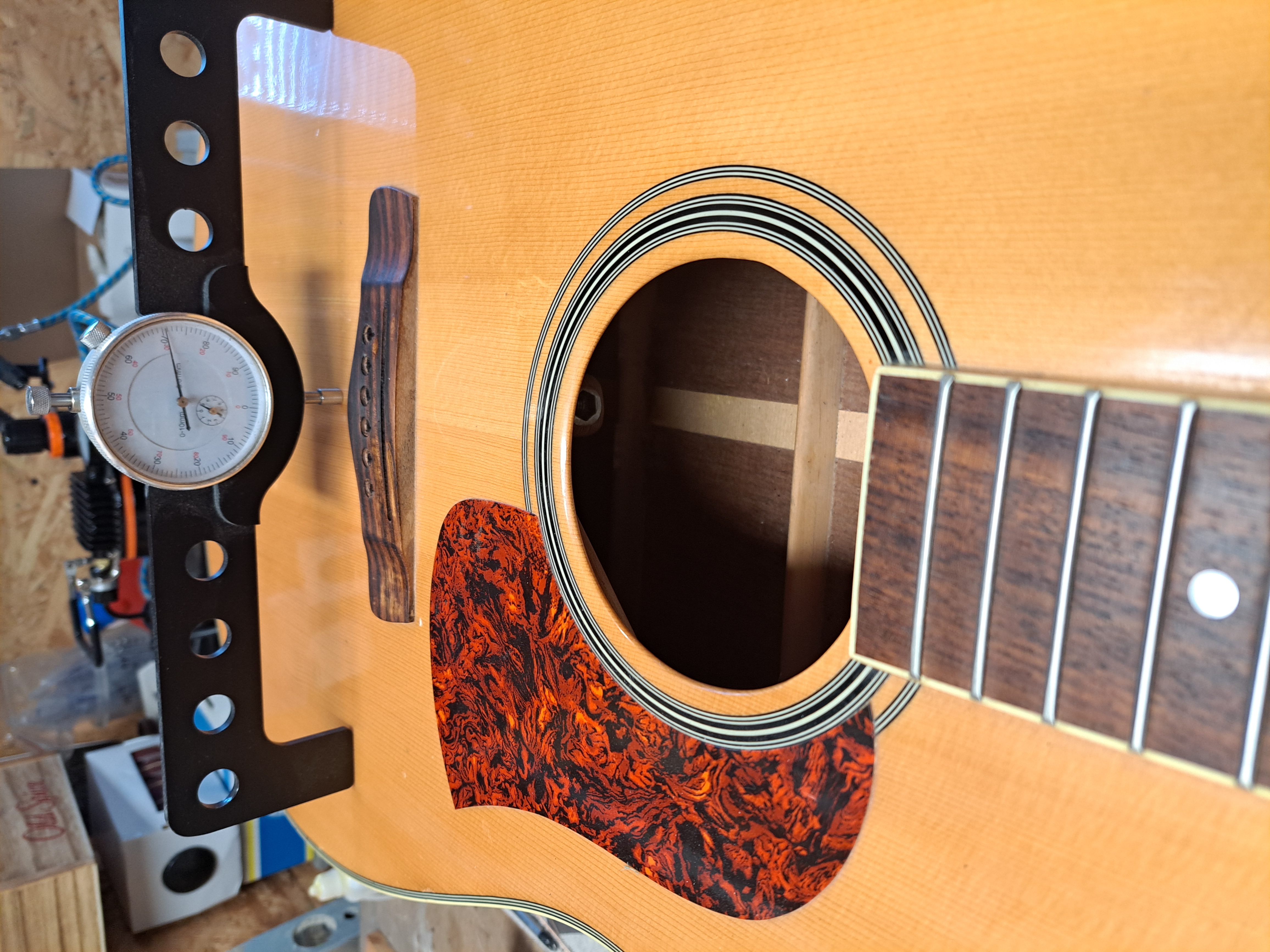

Kontrolní měření
TM instruments
viewtopic.php?t=48320
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

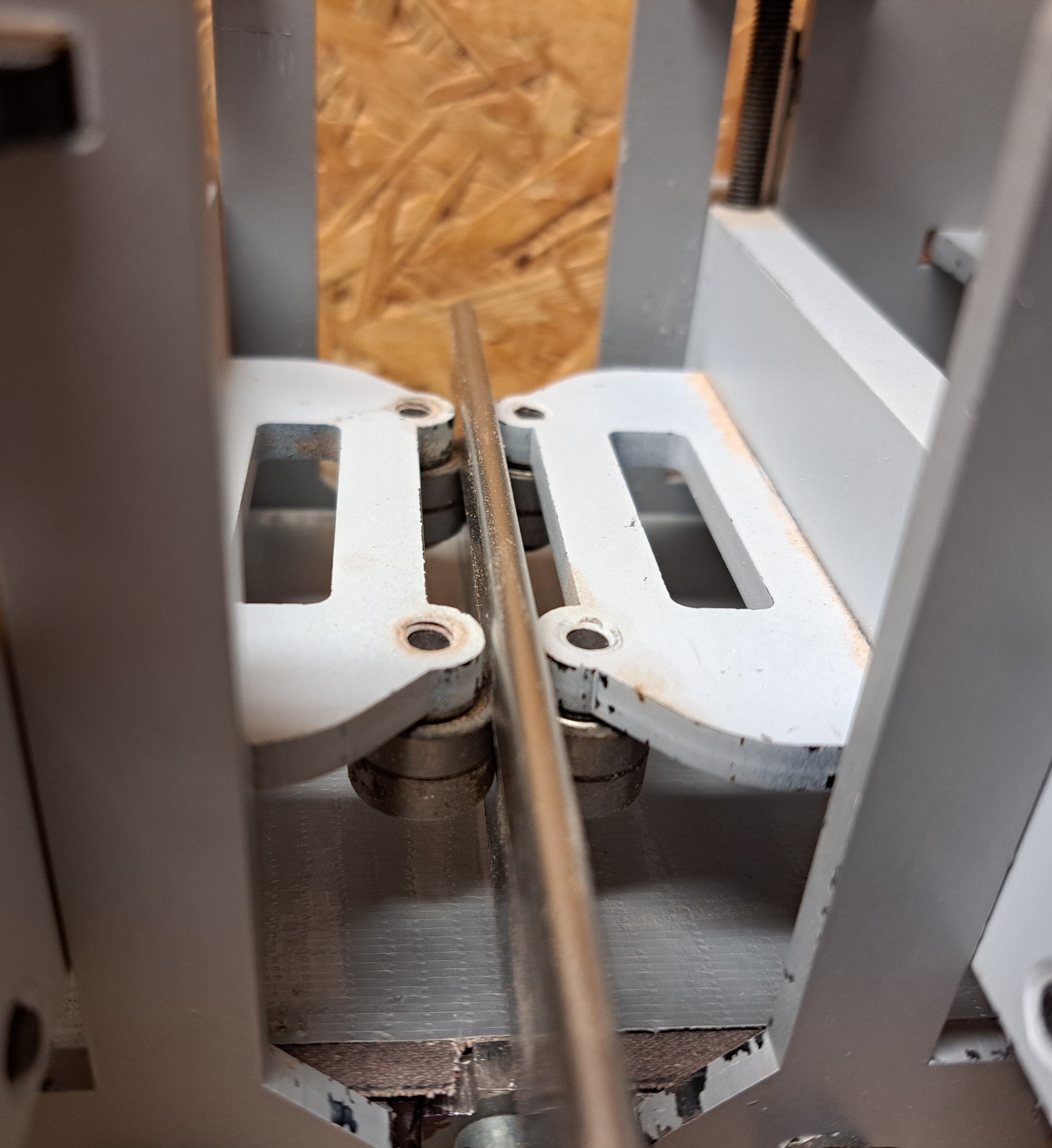

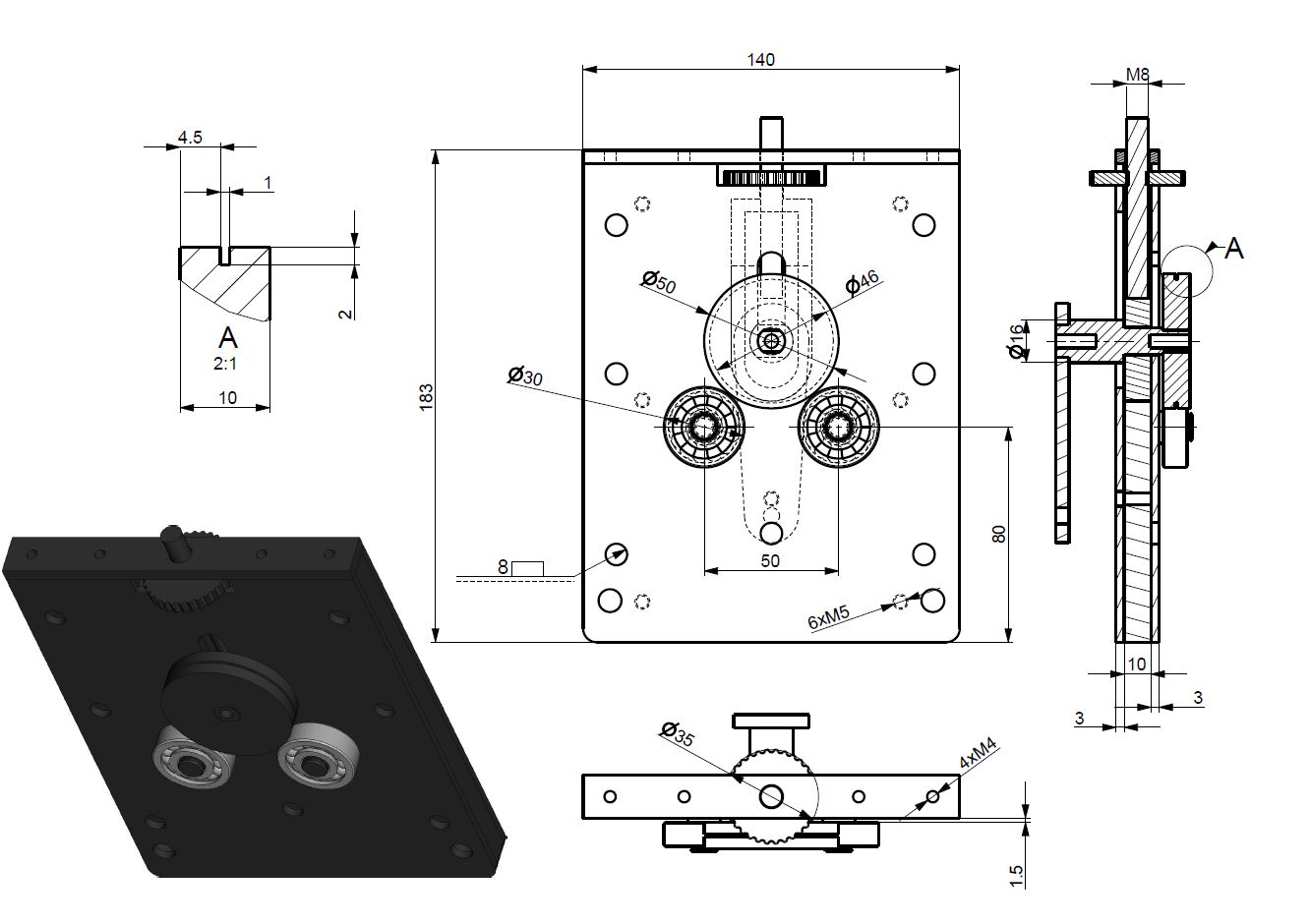

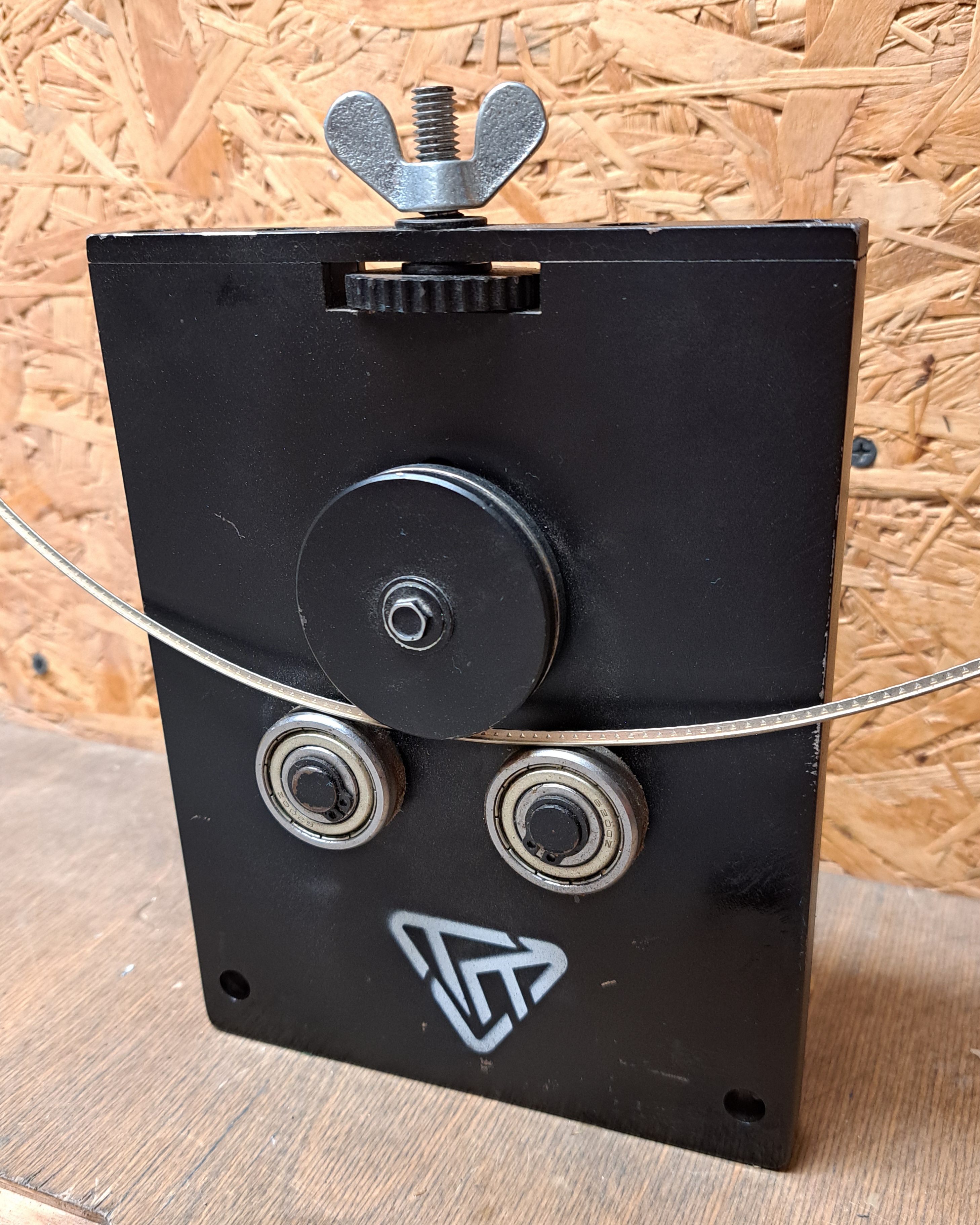

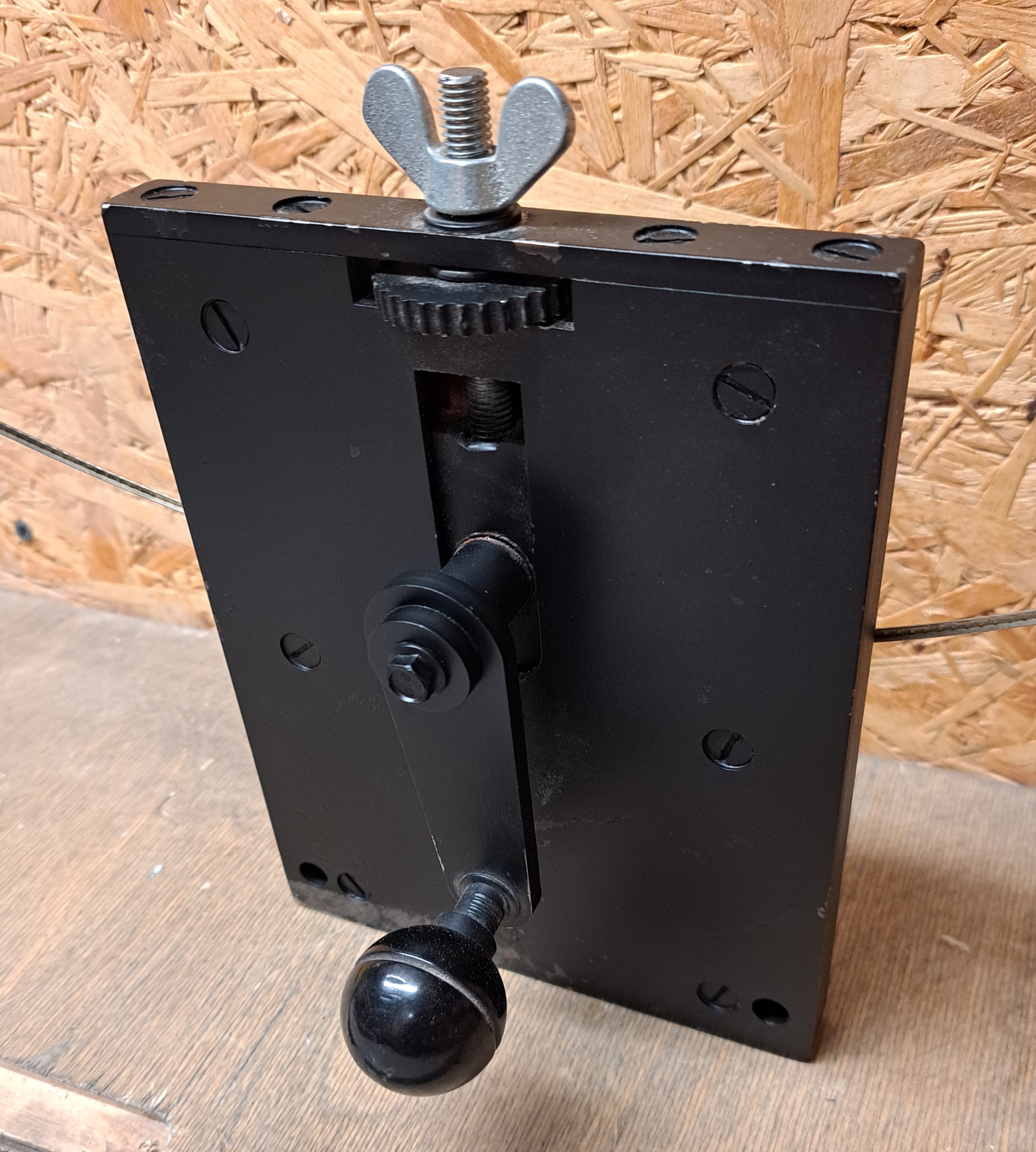

Zakružovačka pražcového drátu.
Slouží k vytvarování drátu na požadovaný radius hmatníku. Konstrukce a výroba přípravku je komplet moje dílo. Je to v podstatě jednoduchá tříválcová zakružovačka na ruční pohon. Horní kolo s drážkou na nožičku pražce je poháněno kličkou. Vrchní ozubenou maticí se nastaví přítlak vůči ložiskům, zajištění pozice je řešeno vrchní křídlovou maticí. Inspirací byl originál od Stewmac. V případě zájmu můžu poskytnout 3D model.
TM instruments
viewtopic.php?t=48320
Uživatelský avatar
fantomasxxx
Příspěvky: 393
Registrován: 4.05.2006 6:19
Bandzone: https://bandzone.cz/evarest
Bydliště: Rumburk
Kontaktovat uživatele:

Re: TM Instruments

Příspěvek od fantomasxxx »

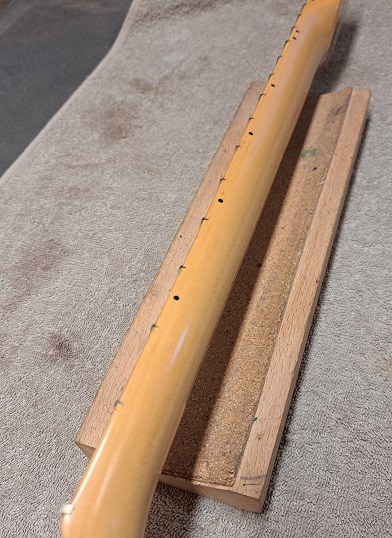

Navážu na předchozí příspěvek o přepražcování javorových krků. Tentokrát jsem měnil pražce na celojavorovém krku Fender Stratocaster, kde byl požadavek na výměnu pražců bez zásahu a poškození stávajícího laku. Tato varianta přepražcování je vhodná pro vintage nástroje, kde je nežádoucí zasahovat do lakování v dobrém stavu nebo zachovat opotřebení relic vzhledu. Kdyby si to někdo chtěl zkusit, tak dám par rad na co si dávat pozor.
Aby se vše povedlo bez chyby je potřeba postupovat hodně opatrně a důkladně maskovat stávající lak (doporučuji maskovat už před odpražcováním). Po zamaskování hmatníku je třeba prvně důkladně oříznout pražce ostrým skalpelem (oddělit lak od pražce). Pokud někde vynecháte nebo nedoříznete, půjde s pražcem ven i vrstva laku. Při sundavání pražců jsem pečlivě nahříval každý pražec, aby šel co nejlépe ven a netrhalo se mi okolí pražce. Po pečlivém sundání pražců přijde na řadu škrabka s žiletkou, kde je potřeba zarovnat zbytky laku, který zatekl pod pražec. Pak se hmatník odmaskuje, vyčistí se povrch, drážky (klasická příprava na pražcování). Pražcování už je klasický postup se zvýšenou opatrností vůči laku. Poslední choulostivé místo jsou konce pražců. Tady doporučuji klasicky zarovnat a srazit konce pilníkem, ale nezajiždět až na dřevo (do laku). Potom jednotlivě konce každého pražce dopilovat pilníčkem. S opatrností se to dá udělat tak, aby pražce nebyly ostré, ale zároveň nebyl podřený lak.
Můžete se podělit i o svoje zkušenosti s touto piplačkou. Kdo by si na to netroufnul, může mě navštívit:)

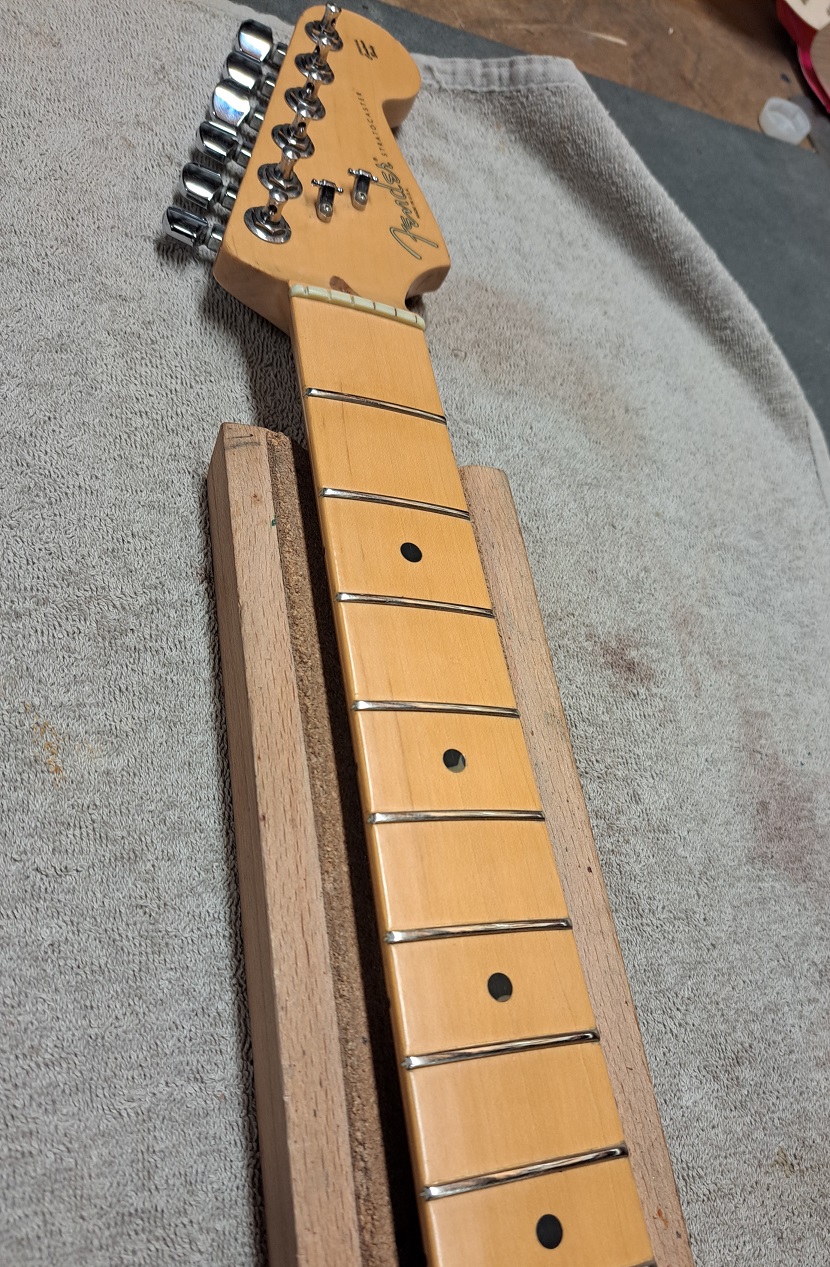

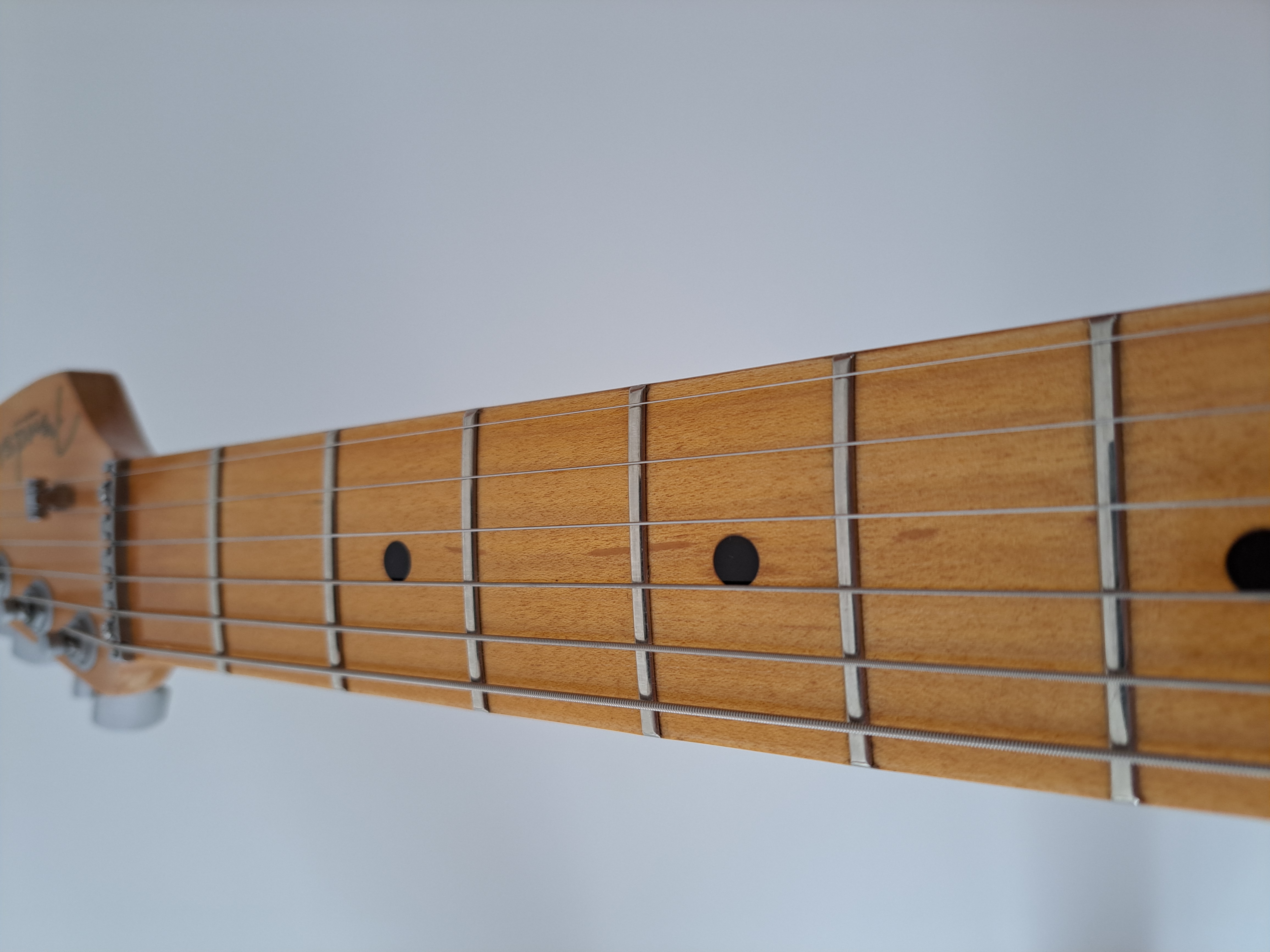

Krk po opražcování bez zásahu do laku:
TM instruments
viewtopic.php?t=48320
