Zkoušeč tranzistorů - bipolarních a unipolárních + diod - návod

[Trevor]

Původně jsem chtěl sepsat oslavnou ódu na všechny bastlíře a vyzdvihnout jejich důležitost v našich domácnostech, zkušebnách, vesmíru a vůbec, ale nejsem moc na projevy, tak přejdu rovnou a prakticky k věci, aniž bych zájemce zdržoval nějakým tlacháním a vypisováním zbytečností, které stejně nikdo nečte, nebo je případně čte, ale nepamatuje si je a když si je náhodou pamatuje, tak je to stejně k ničemu, všichni to známe, internet je toho plný, tak nebudeme plytce zaplňovat prostor nemysly a rovnou přistoupíme, bez odkladů a zbytečných průtahů k věci samotné, jak již název tématu naznačuje,což je samo o sobě dost důležité z praktického hlediska, ke zkoušení tranzistorů několika druhů a typů a samozřejmě diod, jak usměrňovacích tak led.

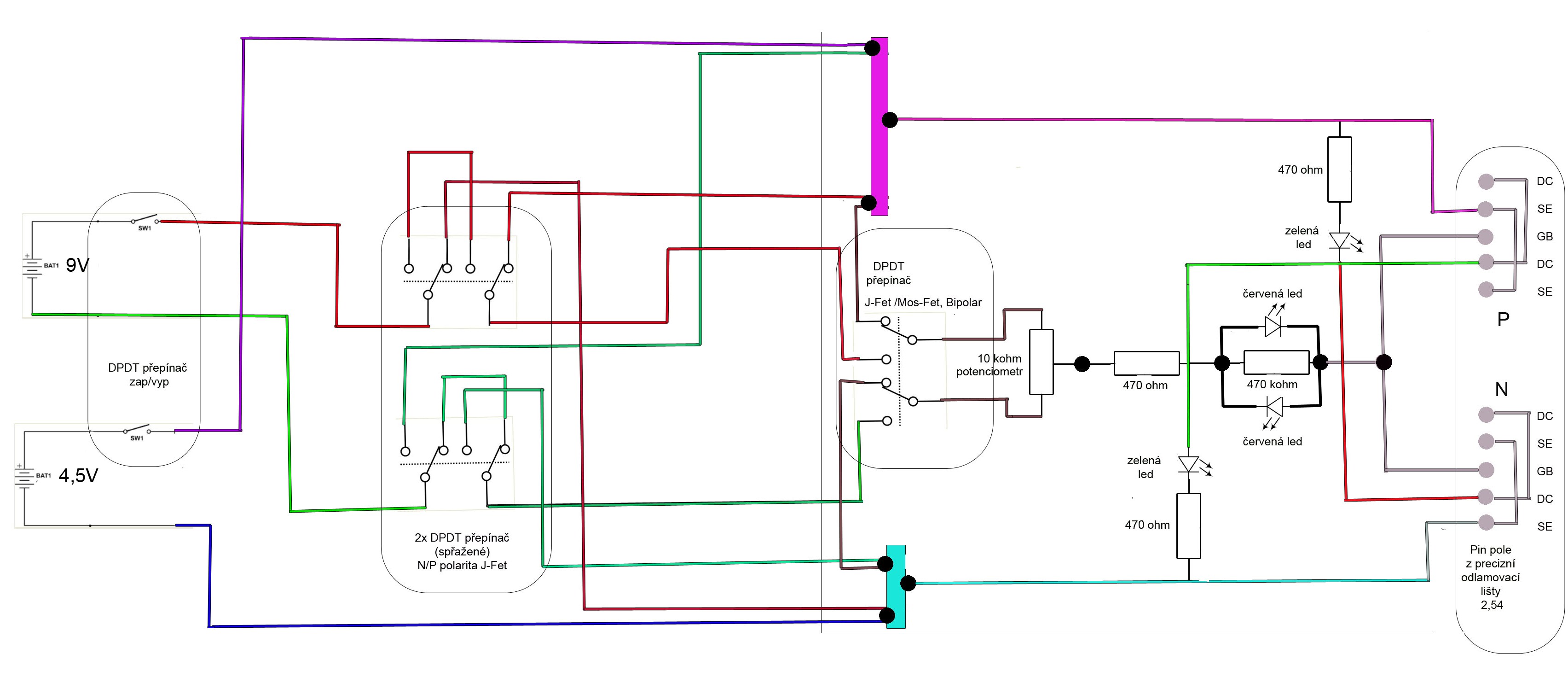

Celé šéma je jasné a přehledné, bo jsem ho kreslil sám, vše je dokonale popsáno a označeno.

Dále následují obrázky, řemeslně zpracovaného majstrštyku, instalace celého přístroje do praktické krabičky s popisem.

[kelley]

Jo, bastlení zdar! A pak najdeš třeba tohle https://www.ebay.com/itm/LCR-T4-ESR-Met ... 2117081748 a docela tě přejde chuť něco stavět...

[Trevor]

No popravde je tebou zminena vecicka znama a pekna hracka, ale omylna a jednostavova a prave proto jsou specializovanejsi zkousece tak nejak vice vypovidajici a v testu pruznejsi, soucastka je v provozu a analogove se projevi v sirsim rozsahu pracovnich bodu, nehlede na to ze je ten zkousec v podstate uz zaklad pro opravdove staticke mereni a pochopeni samotne funkce tranzistoru, coz ma pro amatera velky prinos, na rozdil od koupeneho indikatoru "na vsechno"
