Footswitch - jak na něj a jak funguje

[kmensik]

Tvuj fs ma asi ledku paralelně s přepínačem, a to stačí, aby přepnul kanál. Nejspíš chce led v sérii.
http://www.postmortem.wz.cz/extra/fsschema.gif

[Huhah]

Díky všem co mi poradili. Footswitch jsem odnesl zpátky do hudebnin ať se mi na něj podívají.
Footswitch byl prý vadný.

[cherokee156]

omlouvám se že křísím pravěké téma, ale tady mi něco vážně nesedí. mám FHR Deville a to má footswich na drive/more drive jeden spínač a na vypnout/zaptnout druhej. strkam do toho normál mono jacka a nikdy nebyl žádnej problém, spíná, hraje funguje... dělám něco špatně? nebo jako takhle, ono to fakt hraje, to ne že by se mi to jen zdálo... ale... jakto? když tam má být stereo... pokud je tohle blbá otázka, tak prosím se smilujte...

[Fořt]

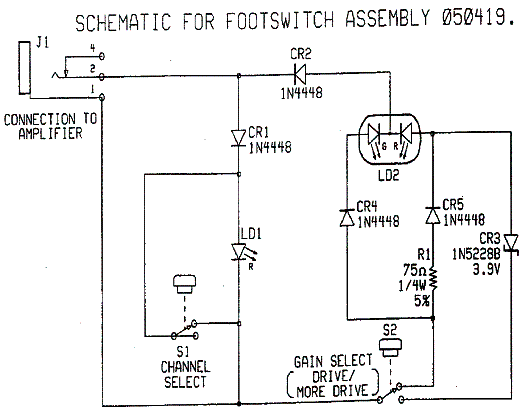

Je to v pořádku, Fender má přepínače řešené pomocí speciálního zapojení se Zenerovou diodou, 2 přepínače a přitom mono jack.

[Tube Guru]

Zdar, je to v pořádku, ovládání všech tří funkcí po dvou drátech. Tak je to vymyšleno, nutný je však jen originální footswitch, s jiným to fungovat nebude.

[torst]

dual FS přes monokabel spíná 2 funkce? Pro mě novinka! Ale jo, technicky si to představit dovedu. Akorát že musí být opravdu spešl, značkovej FS, není to universál.
Mám jinej problém - Chci k Peavey Bandit zapojovat svůj noname 2way FS, má diody (originál ne). LEDky se při přepínání kupodivu rozsvěceji, ale combo zvukově nereaguje? Je nějaké jednoduché řešení? Asi vyměnim switche za zdvojené a udělám separátní spínání pro LEDky s vloženou 9V baterkou. Ale je to trochu předpotopní ...

[SUK]

Nejsou ty diody pripojeny seriove pres rezistor? Bandit (aspon muj Solo Series ~1990) ma na prepinani pres rele a tam by mohly prilis veliky rezistory prekazet...

[Tube Guru]

Zdar, spína přes dvoužilový kabel dokonce 3 funkce. Je to Fenderova dobrá "vychytávka" založená na využívání kladné a záporné půlvlny střídavého napájení FS ze zesilovače. Většina ostatních zesilovačů se spokojí jen s jednoduchým spínáním relé a FS je ze zesilovače napájen stejnosměrným napětím. U Bandity je problém v úbytku napětí na LED a jejich předřadných odporech. Napájet LED ze zvláštní baterky je skutečně předpotopní řešení. Stačilo by upravit FS tak, aby sepnutím byl odpor tak malý, aby stačil k přepnutí komparátoru U2B. Je nutné to vyzkoušet, změřit. Mohlo by stačit přemostění LED vhodnými odpory, takové hodnoty, aby LED ještě svítily samozřejmě slaběji, ale hlavně aby taky překlápěl komparátor U2B. Problém je zapříčiněn úbytkem napětí na LED, komparátor očekává přímé spojení na kostru (odpor blízký 0 a ne přes LED).
SUK mě předběhl .

[SUK]

SUK te sice mozna predbehl, ale myslim, ze tvuj prispevek je mnohem hodnotnejsi, protoze vysvetluje i proc (protoze ja vim ho*no o ubytcich a odporech a co je U2B, myslel jsem, ze tam je proste tupe rele). Takze i za sebe dik

[torst]

největší dík ode mne ! Mrknu na to. Počítám že nehrozí riziko poškození BANDITA, KDYŽ BUDU EXPERIMENTOVAT S ODPORAMA?

[SUK]

torst: pokud nebudes do bandita poustet nejaky externi napeti, nemas sanic to rozbit. Se "zkratem" se tu pocita pro normalni fungovani.

[kmensik]

TG: Kombo Framus Reg Rogue, vývody na 3 footswitche, každý přepíná jiným způsobem (relé, fet?, optočlen). Schéma není. Zadání bylo udělat (na dálku vymyslet a instruovat zručného páječe 100km daleko) na všechny funkce LED signalizaci, kterou originální FS nemá. U dvou funkcí se to částečně povedlo, u třetí ne. Pak o prázdninách osobní návštěva, revize zapojení (FS Drive sice stačil přepnout na zkreslený, ale proud LEDkou nestačil na odepnutí čistého, takže ven šel mix obou kanálů. To šlo vyřešit. U přepínání Master 1 a Master 2 taky fungoval jen 1 nebo oba 1+2, nešlo přepnout jen na 2. V zoufalství jsem přistoupil k přemostění LEDky potenciometrem z kytary a snažil se nakroutit správný odpor atd., LEDka vždy zhasla dřív, než to správně přeplo. Nakonec to prostě nešlo, musel bych rozebrat kombo, překreslit přepínání, upravit, na to už nebyl čas.
Může se stát, že třeba jeden kontakt FS je uvnitř zapojen jak na relé, tak na polovodičový prvek, a sebemenší úbytek napětí způsobí chaos, jako je prosáknutí jednoho kanálu do druhého. Sranda ještě byla, jak LEDky na kombu reagovaly jinak než ve FS, třeba svítily napůl, naopak atp.
